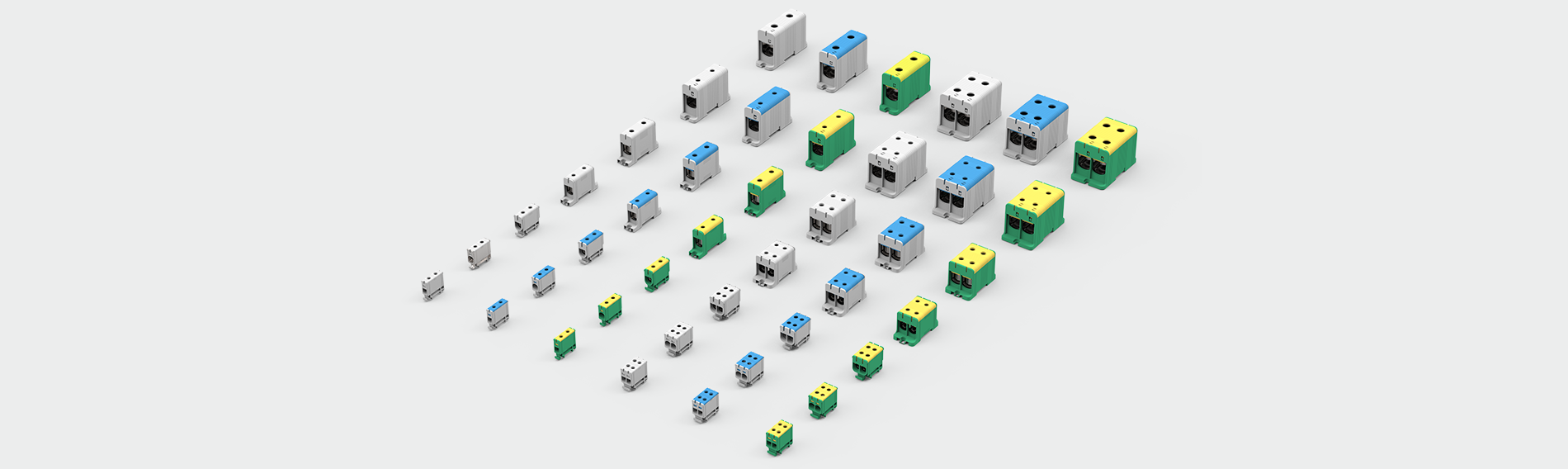

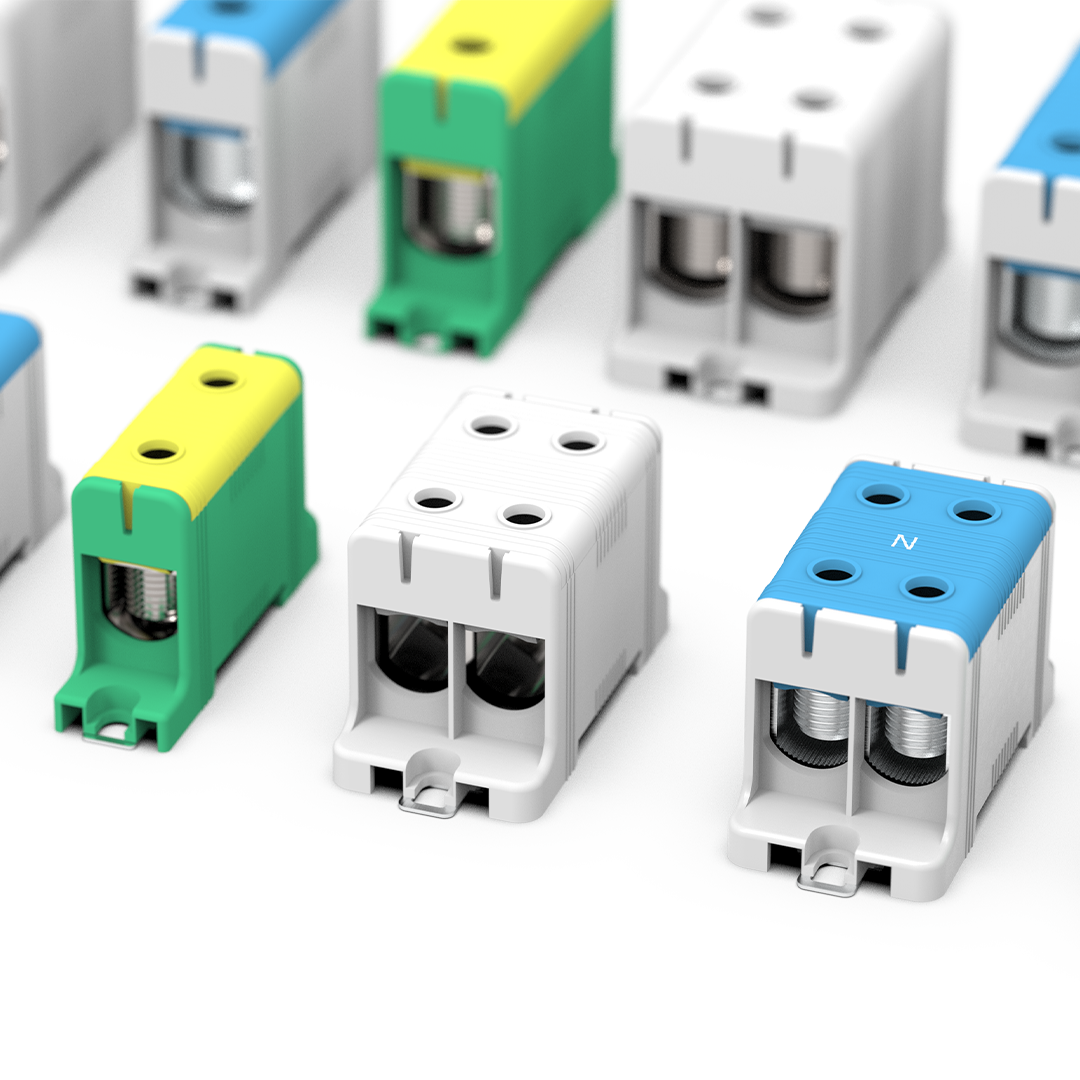

Terminali di potenza
Terminali di potenza per cavi in rame e alluminio
Terminali di potenza

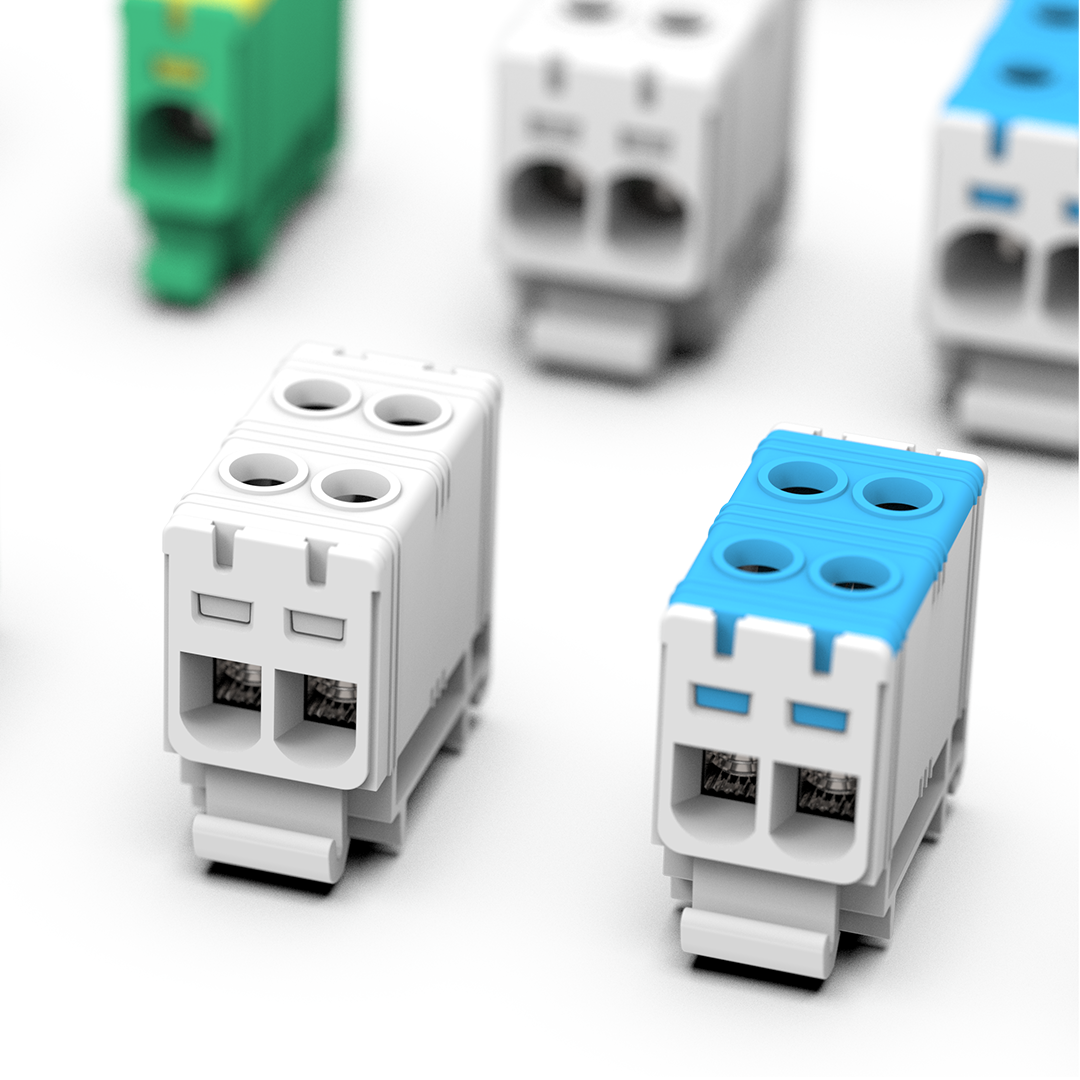

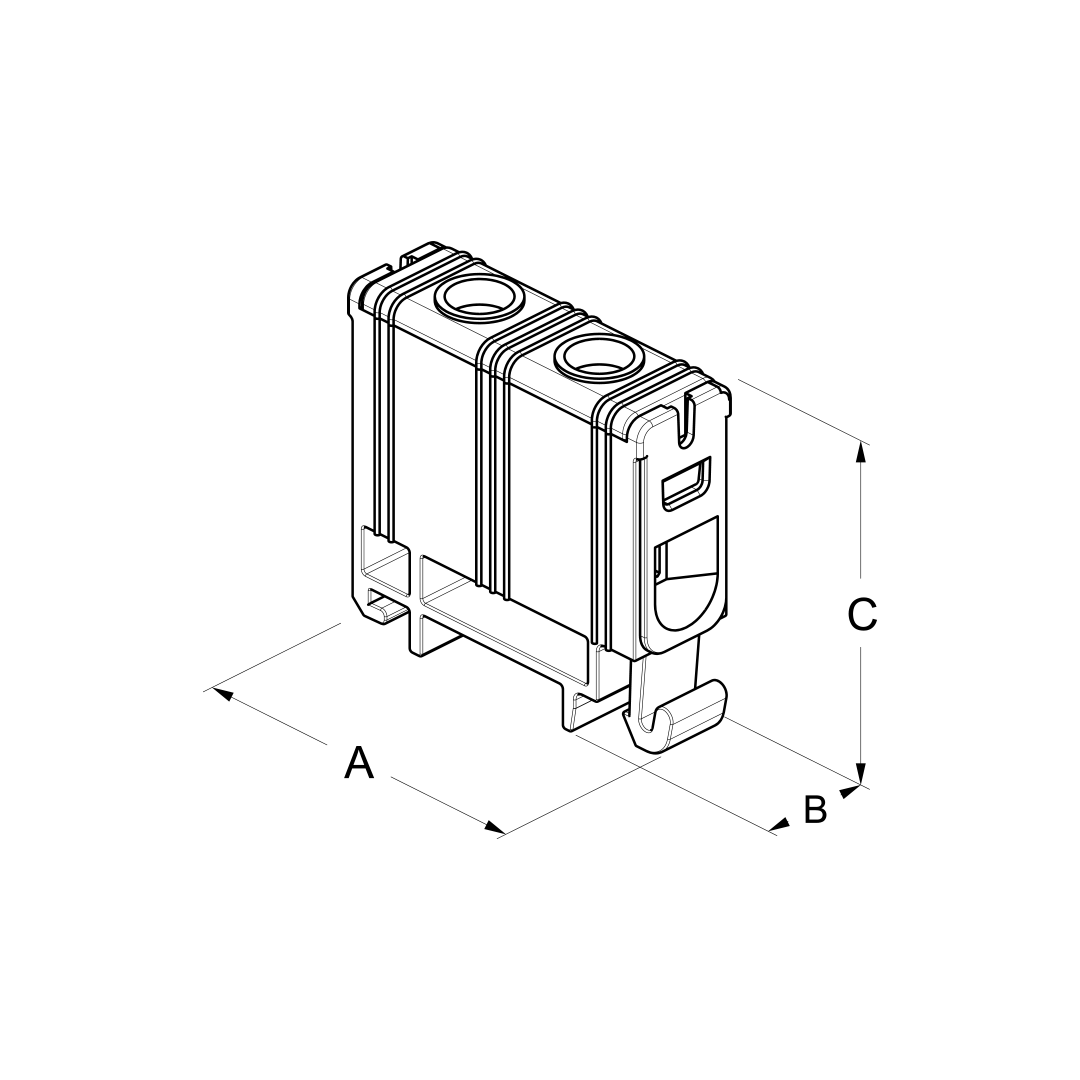

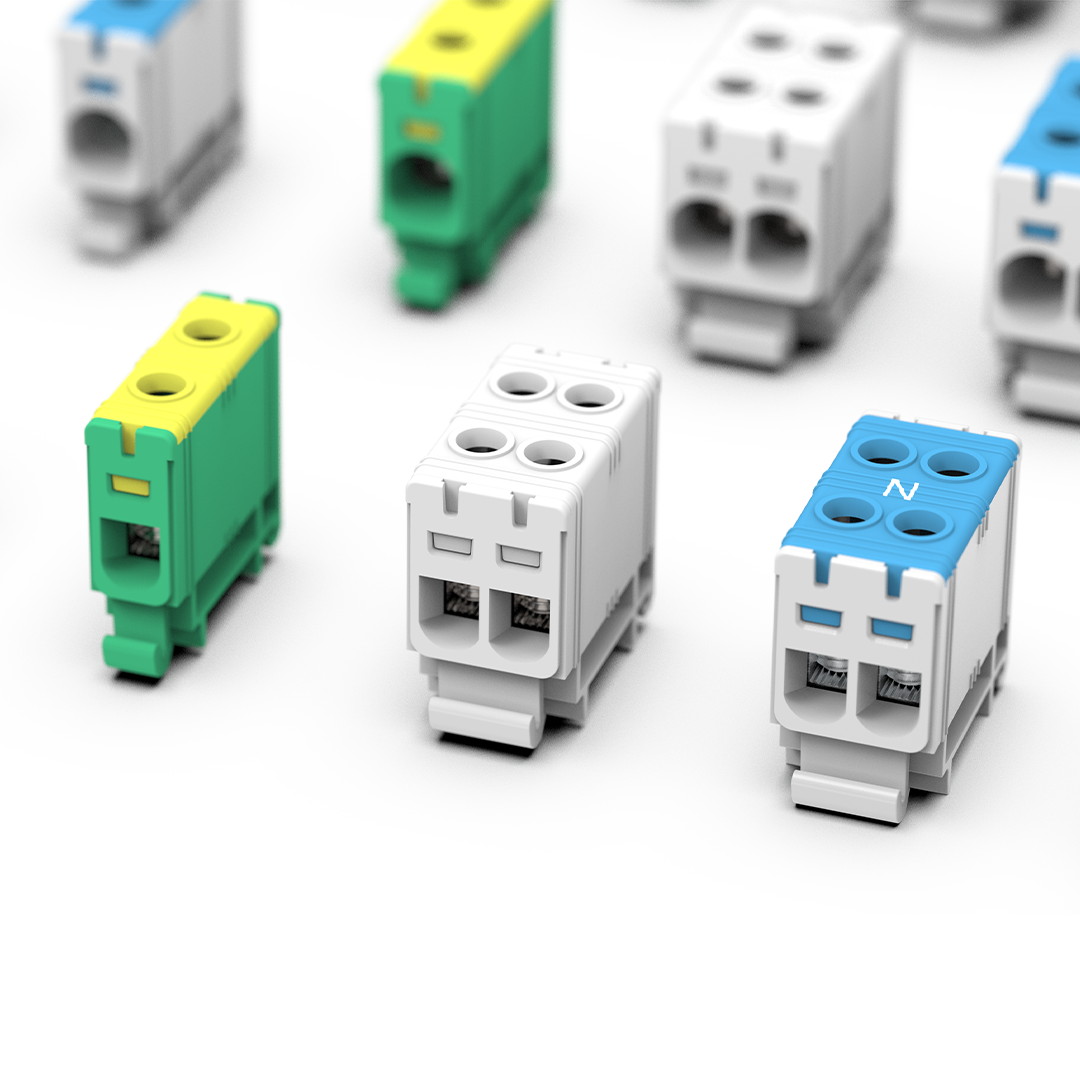

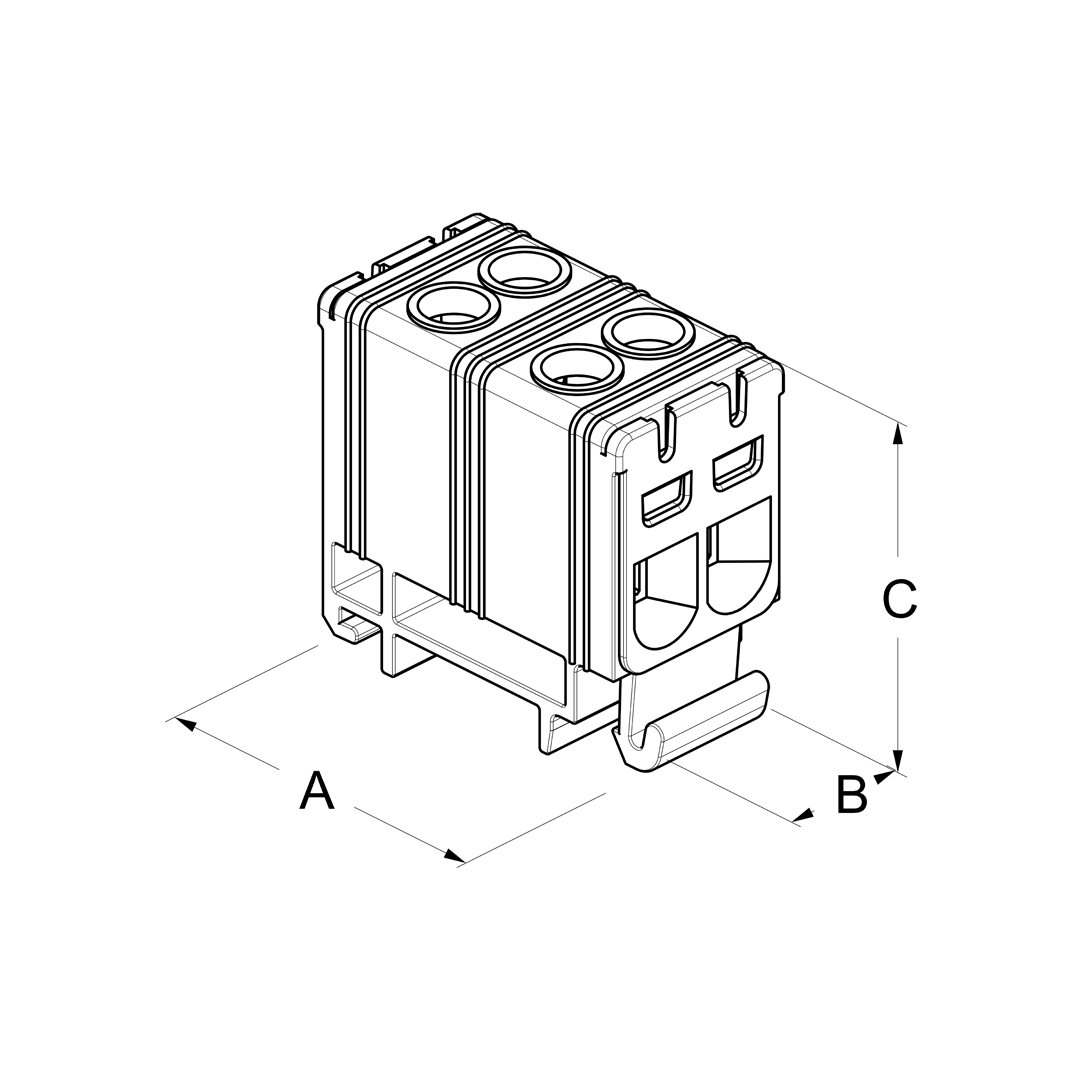

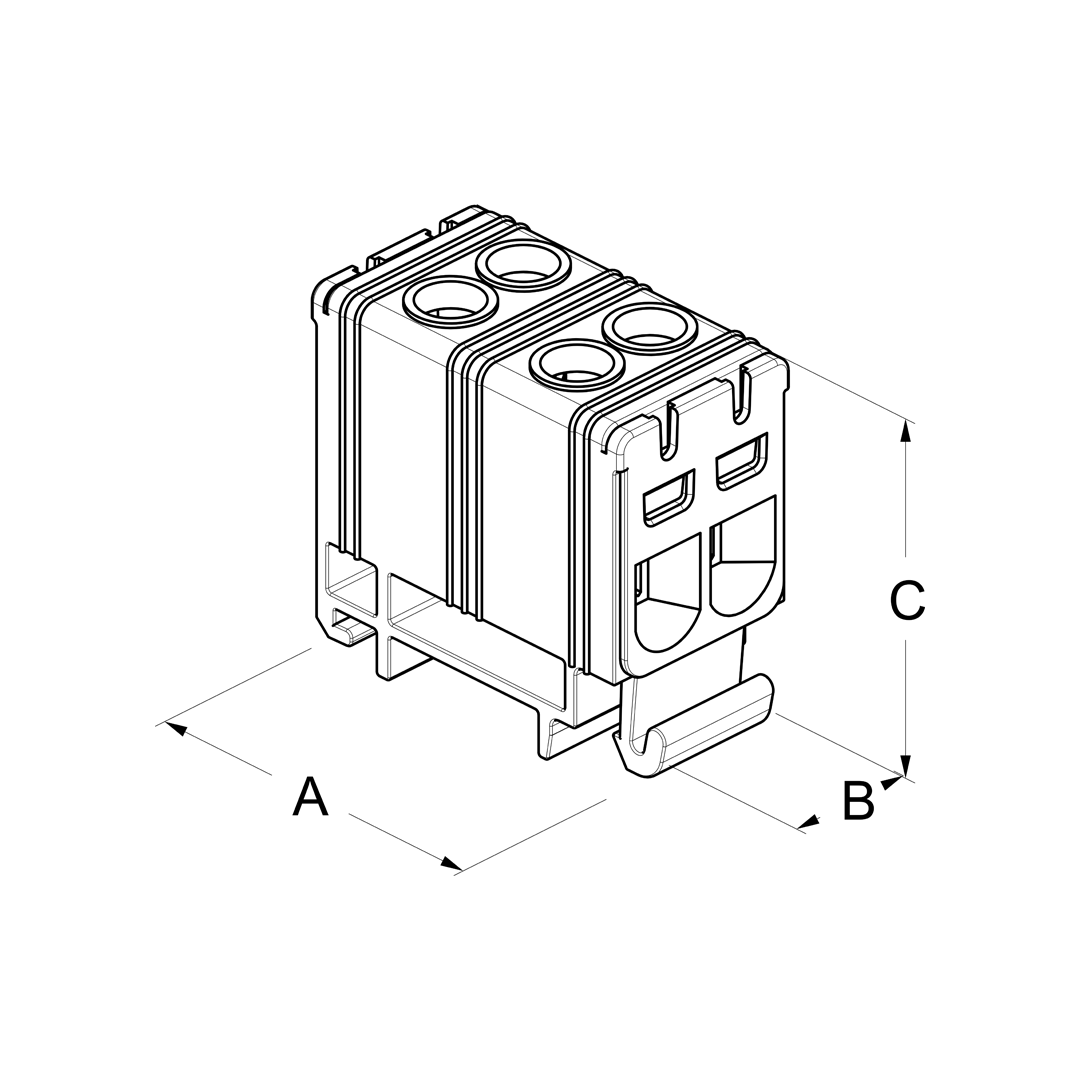

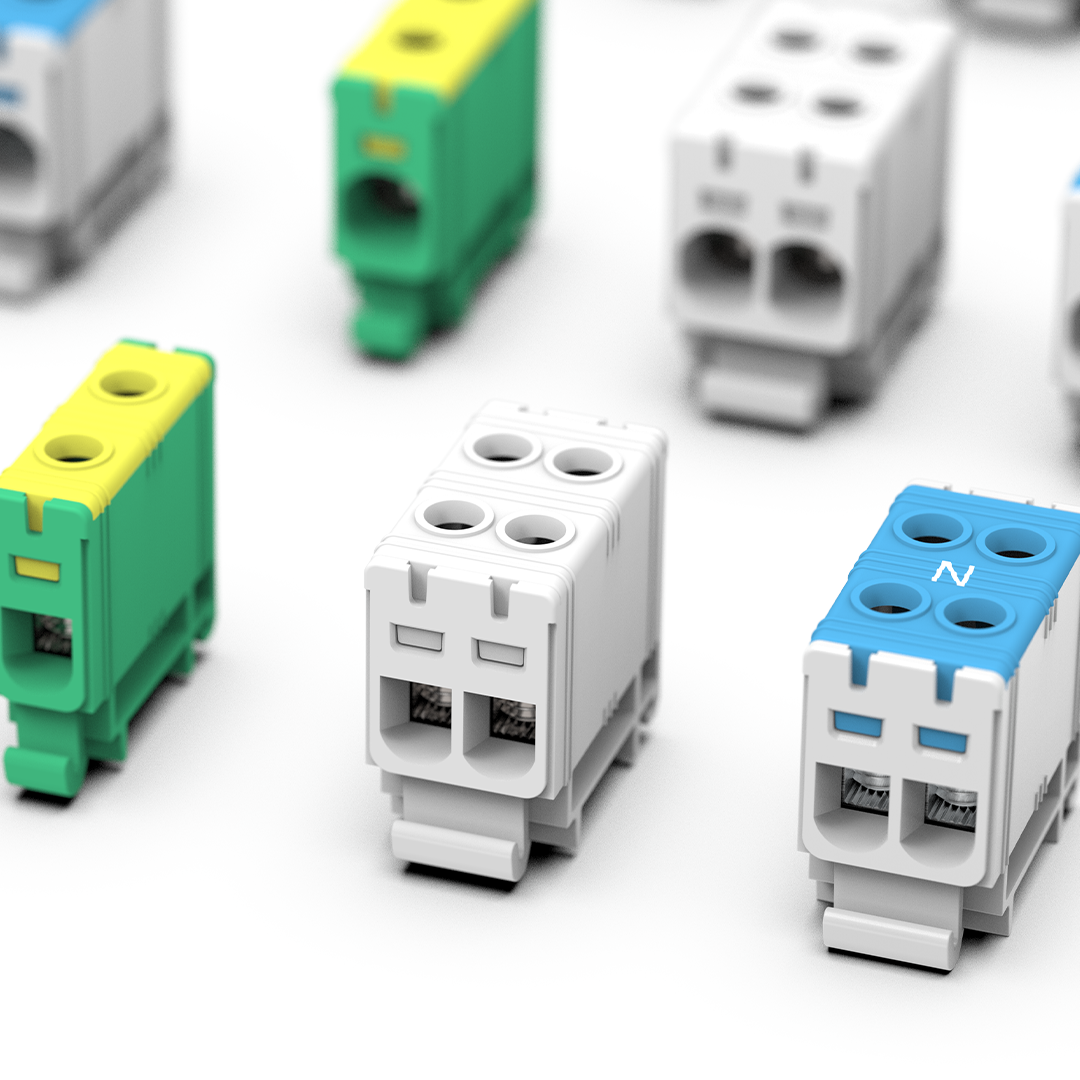

Terminali di potenza da 16mm² a 50mm²
Caratteristiche Tecniche
Corpo isolante e coperchio: PA 6 UL 94-V0
Corpo conduttore: alluminio stagnato
Viti: acciaio zincato
Ui=1000V AC / 1500V DC; Uimp=8kV
Conformità alle norme EN 60947-7-1 e EN 61238-1-1
– Temperatura massima di funzionamento continuo:
+85 °C
← | → | ||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|

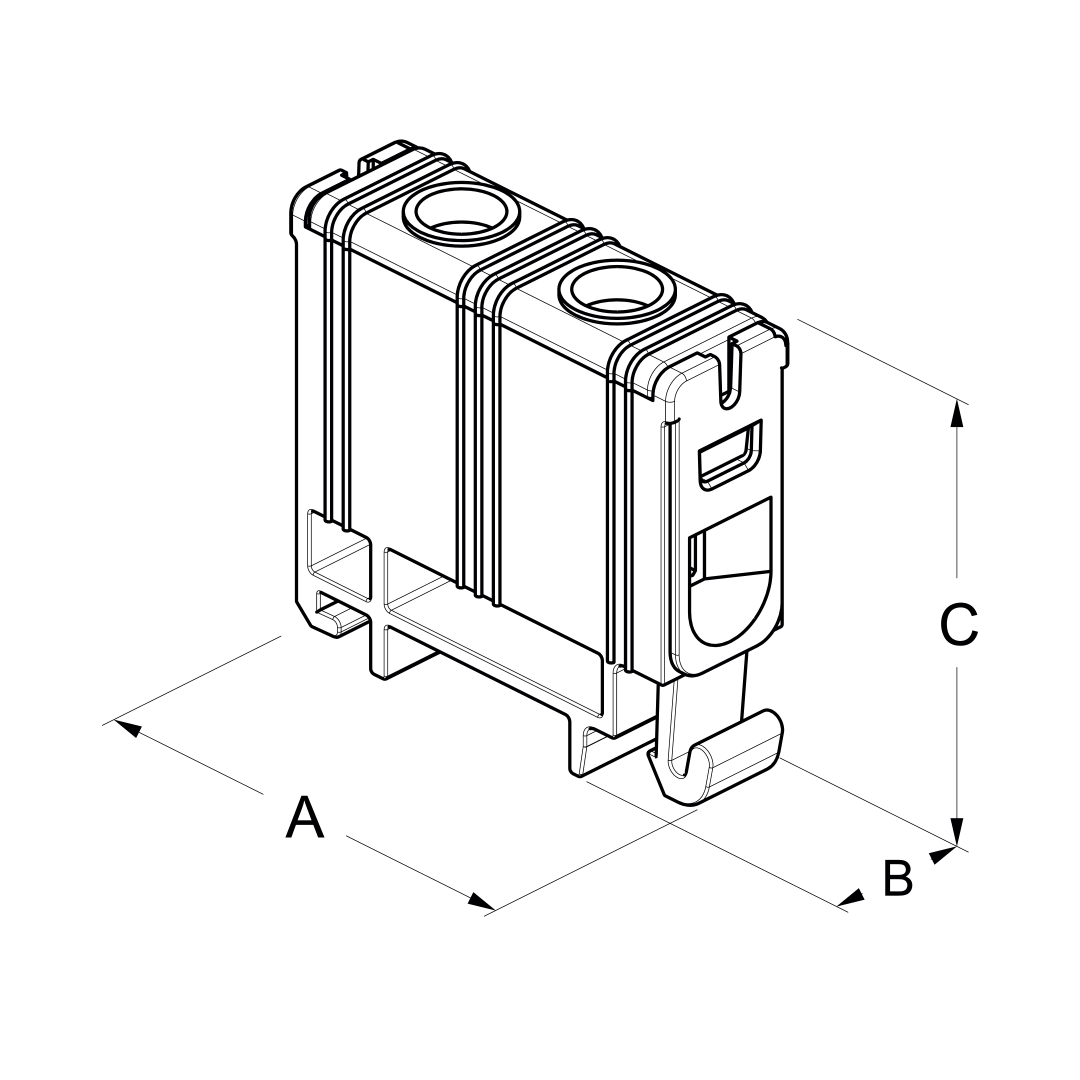

| Codice | Riferimento | A (mm) | B (mm) | C (mm) | Colore | ||||||||||
| + | PTB3011 | PTB-1-16-G | 43.5 | 13.9 | 40.3 | Grigio | |||||||||
Specifiche: |
|||||||||||||||
| + | PTB3012 | PTB-1-16-B | 43.5 | 13.9 | 40.3 | Blu | |||||||||
Specifiche: |
|||||||||||||||
| + | PTB3013 | PTB-1-16-Y | 43.5 | 13.9 | 40.3 | Giallo-Verde | |||||||||
Specifiche: |
|||||||||||||||
| + | PTB3021 | PTB-2-16-G | 43.5 | 23.7 | 40.3 | Grigio | |||||||||
Specifiche: |
|||||||||||||||
| + | PTB3022 | PTB-2-16-B | 43.5 | 23.7 | 40.3 | Blu | |||||||||
Specifiche: |
|||||||||||||||
| + | PTB3023 | PTB-2-16-Y | 43.5 | 23.7 | 40.3 | Giallo-Verde | |||||||||
Specifiche: |
|||||||||||||||
| + | PTB3111 | PTB-1-35-G | 47.4 | 16.3 | 40.3 | Grigio | |||||||||
Specifiche: |
|||||||||||||||
| + | PTB3112 | PTB-1-35-B | 47.4 | 16.3 | 40.3 | Blu | |||||||||
Specifiche: |
|||||||||||||||
| + | PTB3113 | PTB-1-35-Y | 47.4 | 16.3 | 40.3 | Giallo-Verde | |||||||||
Specifiche: |
|||||||||||||||
| + | PTB3121 | PTB-2-35-G | 47.4 | 27.3 | 40.3 | Grigio | |||||||||
Specifiche: |
|||||||||||||||
| + | PTB3122 | PTB-2-35-B | 47.4 | 27.3 | 40.3 | Blu | |||||||||
Specifiche: |
|||||||||||||||
| + | PTB3123 | PTB-2-35-Y | 47.4 | 27.3 | 40.3 | Giallo-Verde | |||||||||
Specifiche: |
|||||||||||||||
| + | PTB3211 | PTB-1-50-G | 51 | 17.9 | 43.7 | Grigio | |||||||||
Specifiche: |
|||||||||||||||
| + | PTB3212 | PTB-1-50-B | 51 | 17.9 | 43.7 | Blu | |||||||||
Specifiche: |
|||||||||||||||
| + | PTB3213 | PTB-1-50-Y | 51 | 17.9 | 43.7 | Giallo-Verde | |||||||||
Specifiche: |
|||||||||||||||
| + | PTB3221 | PTB-2-50-G | 51 | 30.1 | 43.7 | Grigio | |||||||||
Specifiche: |
|||||||||||||||
| + | PTB3222 | PTB-2-50-B | 51 | 30.1 | 43.7 | Blu | |||||||||
Specifiche: |
|||||||||||||||
| + | PTB3223 | PTB-2-50-Y | 51 | 30.1 | 43.7 | Giallo-Verde | |||||||||
Specifiche: |
|||||||||||||||

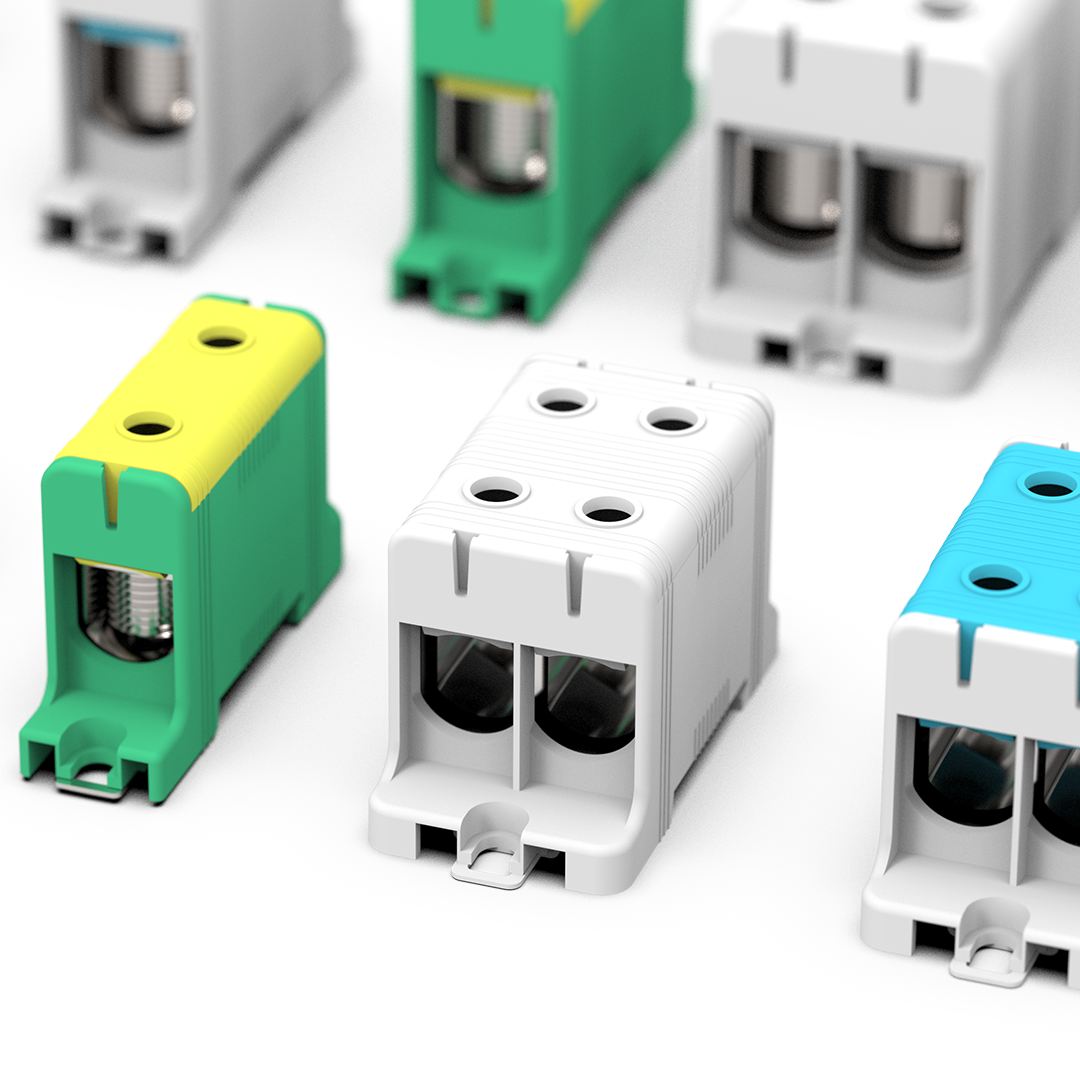

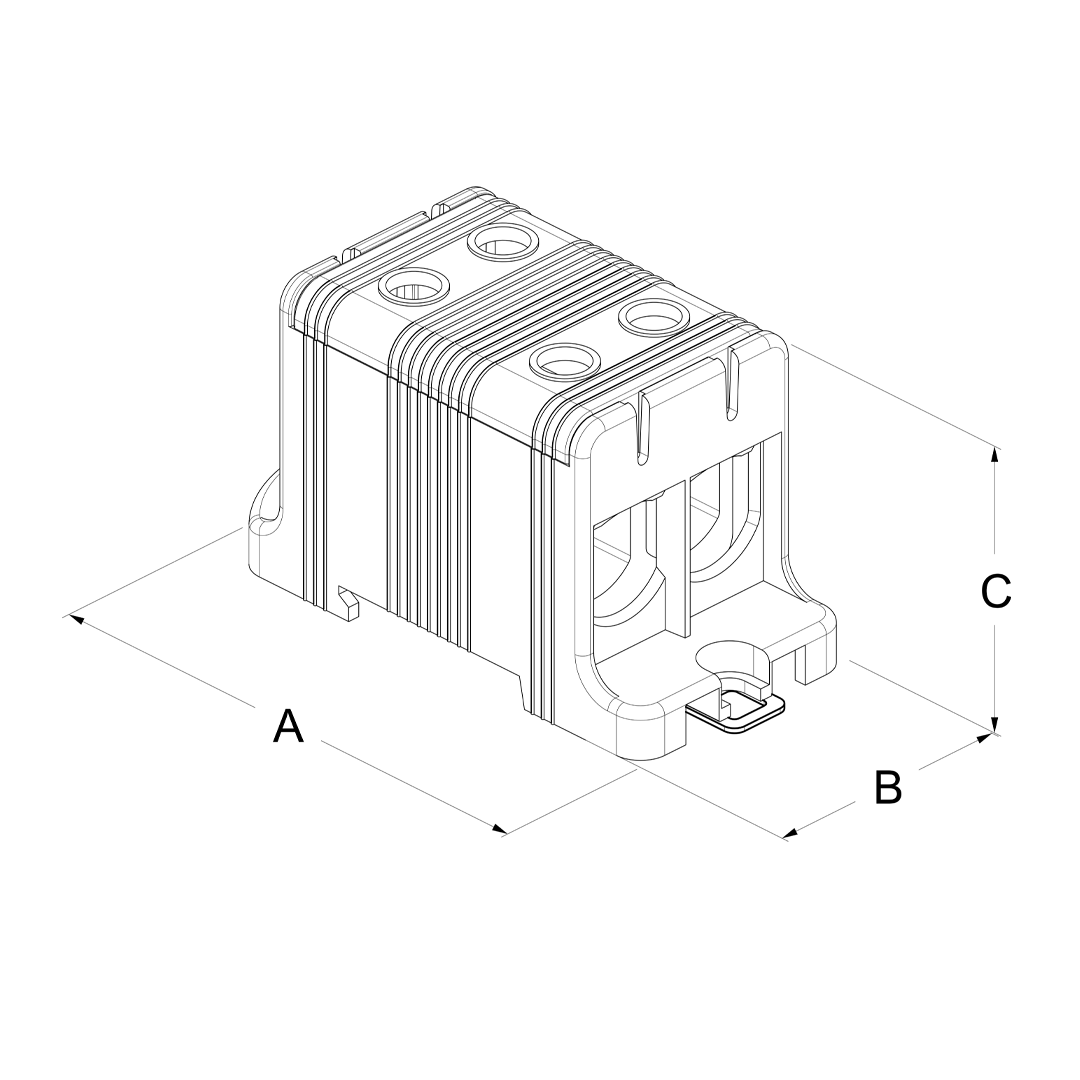

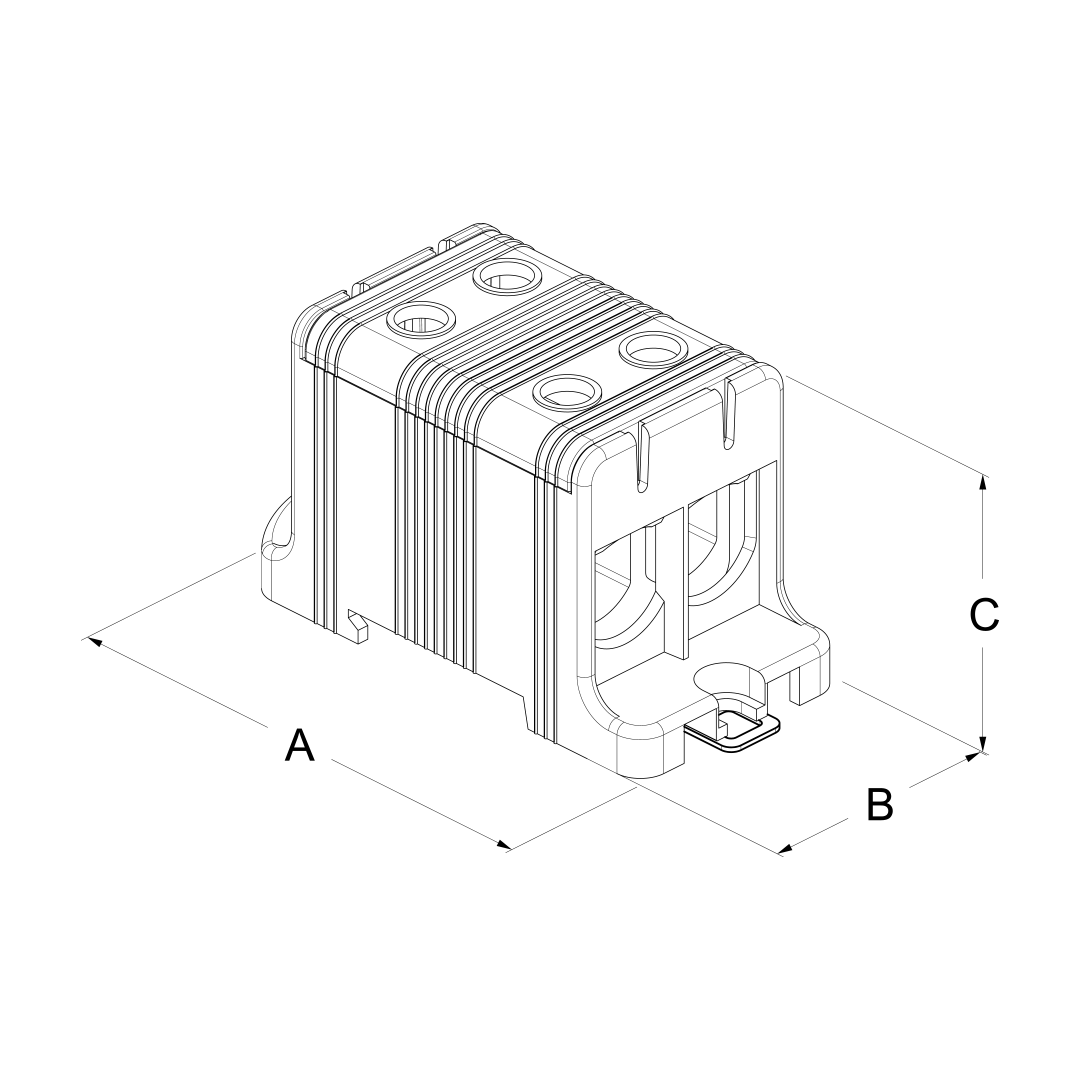

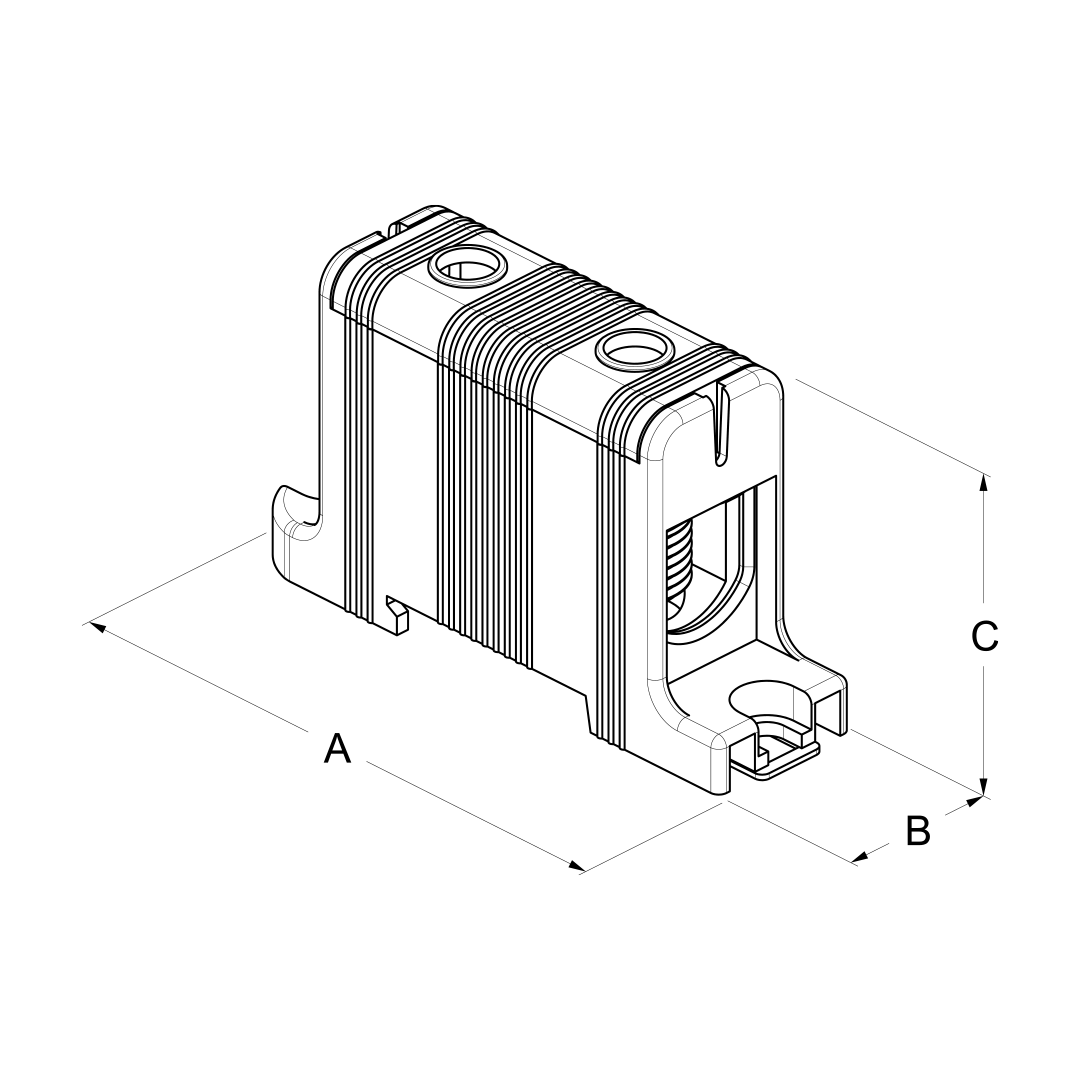

Terminali di potenza da 95mm² a 150mm²
Caratteristiche Tecniche
Corpo isolante e coperchio: PA 6 UL 94-V0
Corpo conduttore: alluminio stagnato
Viti: acciaio zincato
Ui=1000V AC / 1500V DC; Uimp=8kV
Conformità alle norme EN 60947-7-1 e EN 61238-1-1
– Temperatura massima di funzionamento continuo:
+85 °C
← | → | ||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|

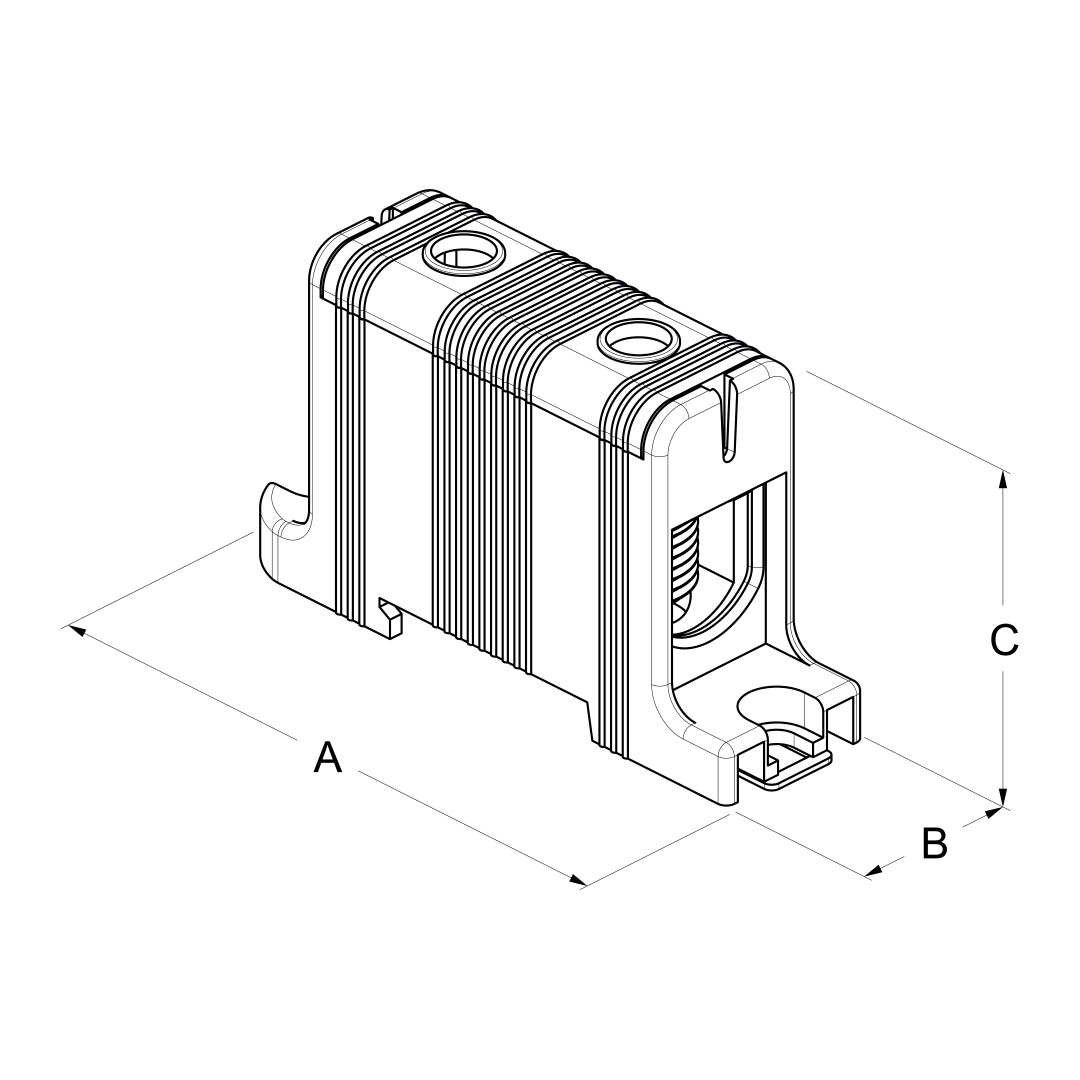

| Codice | Riferimento | A (mm) | B (mm) | C (mm) | Colore | ||||||||||
| + | PTB3311 | PTB-1-95-G | 89.1 | 24.3 | 49.6 | Grigio | |||||||||
Specifiche: |
|||||||||||||||
| + | PTB3312 | PTB-1-95-B | 89.1 | 24.3 | 49.6 | Blu | |||||||||
Specifiche: |
|||||||||||||||
| + | PTB3313 | PTB-1-95-Y | 89.1 | 24.3 | 49.6 | Giallo-Verde | |||||||||
Specifiche: |
|||||||||||||||
| + | PTB3321 | PTB-2-95-G | 89.1 | 42 | 49.6 | Grigio | |||||||||
Specifiche: |
|||||||||||||||
| + | PTB3322 | PTB-2-95-B | 89.1 | 42 | 49.6 | Blu | |||||||||
Specifiche: |
|||||||||||||||
| + | PTB3323 | PTB-2-95-Y | 89.1 | 42 | 49.6 | Giallo-Verde | |||||||||
Specifiche: |
|||||||||||||||
| + | PTB3411 | PTB-1-150-G | 96.6 | 29.3 | 59.2 | Grigio | |||||||||
Specifiche: |
|||||||||||||||
| + | PTB3412 | PTB-1-150-B | 96.6 | 29.3 | 59.2 | Blu | |||||||||
Specifiche: |
|||||||||||||||
| + | PTB3413 | PTB-1-150-Y | 96.6 | 29.3 | 59.2 | Giallo-Verde | |||||||||
Specifiche: |
|||||||||||||||
| + | PTB3421 | PTB-2-150-G | 96.6 | 51.3 | 59.2 | Grigio | |||||||||
Specifiche: |
|||||||||||||||
| + | PTB3422 | PTB-2-150-B | 96.6 | 51.3 | 59.2 | Blu | |||||||||
Specifiche: |
|||||||||||||||
| + | PTB3423 | PTB-2-150-Y | 96.6 | 51.3 | 59.2 | Giallo-Verde | |||||||||
Specifiche: |
|||||||||||||||

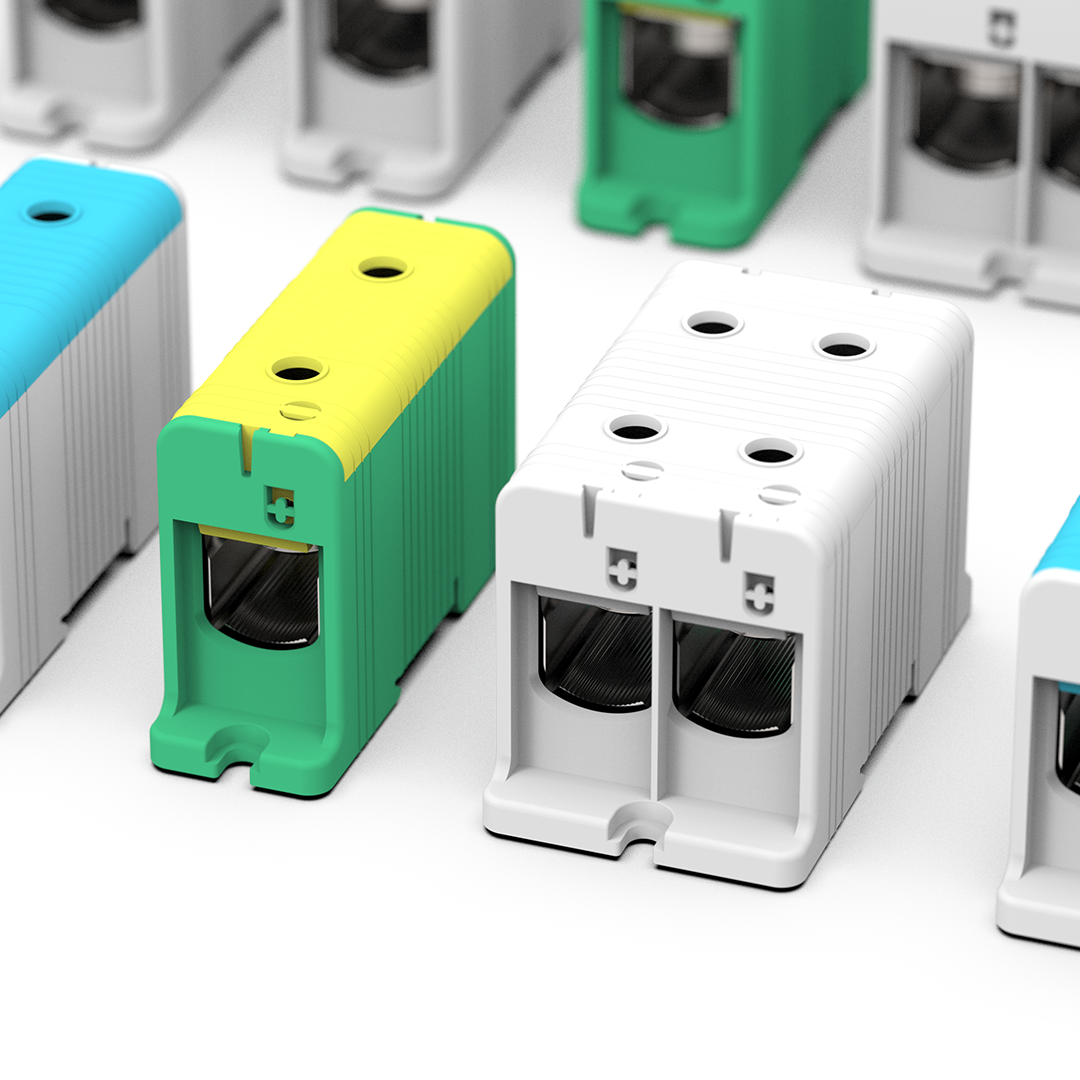

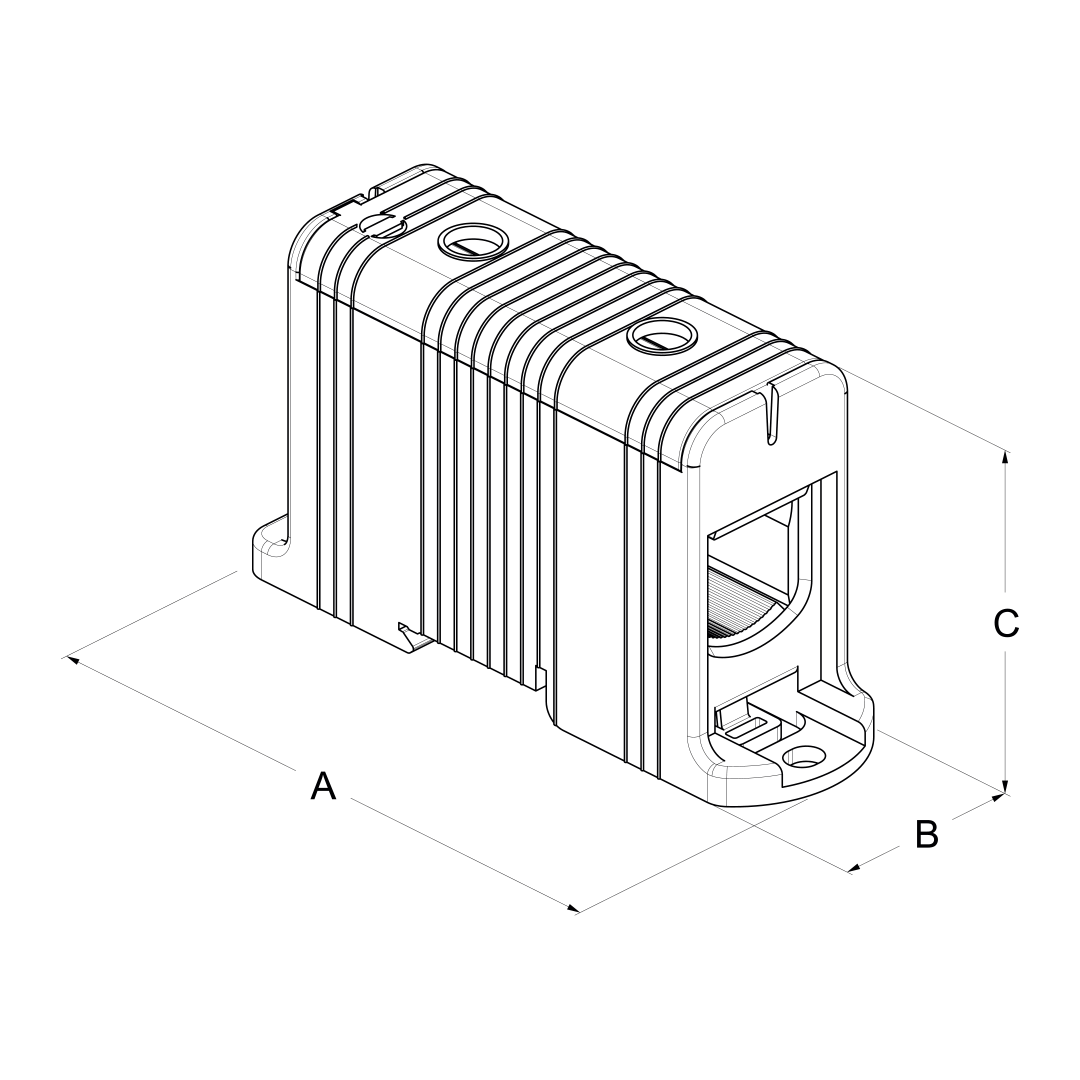

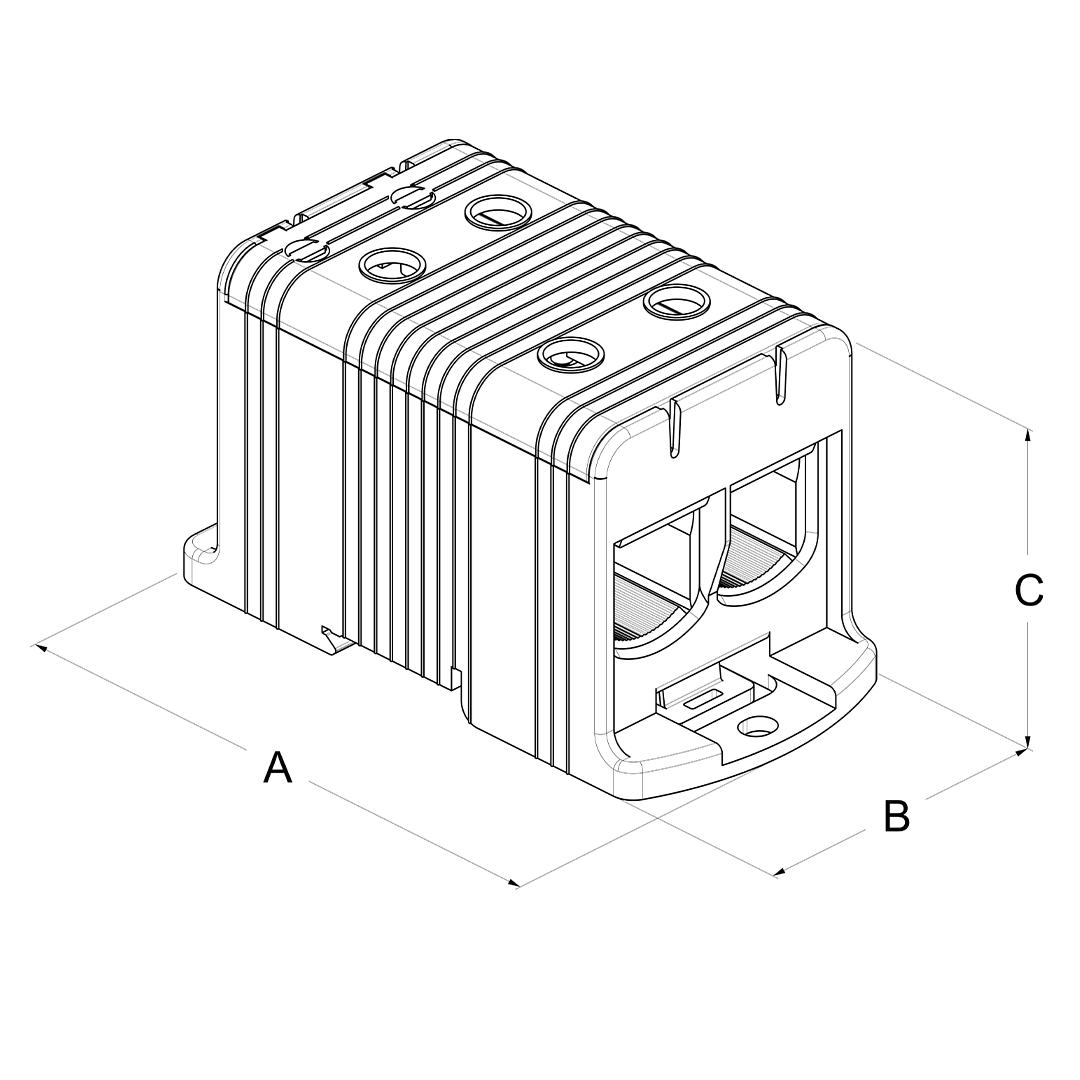

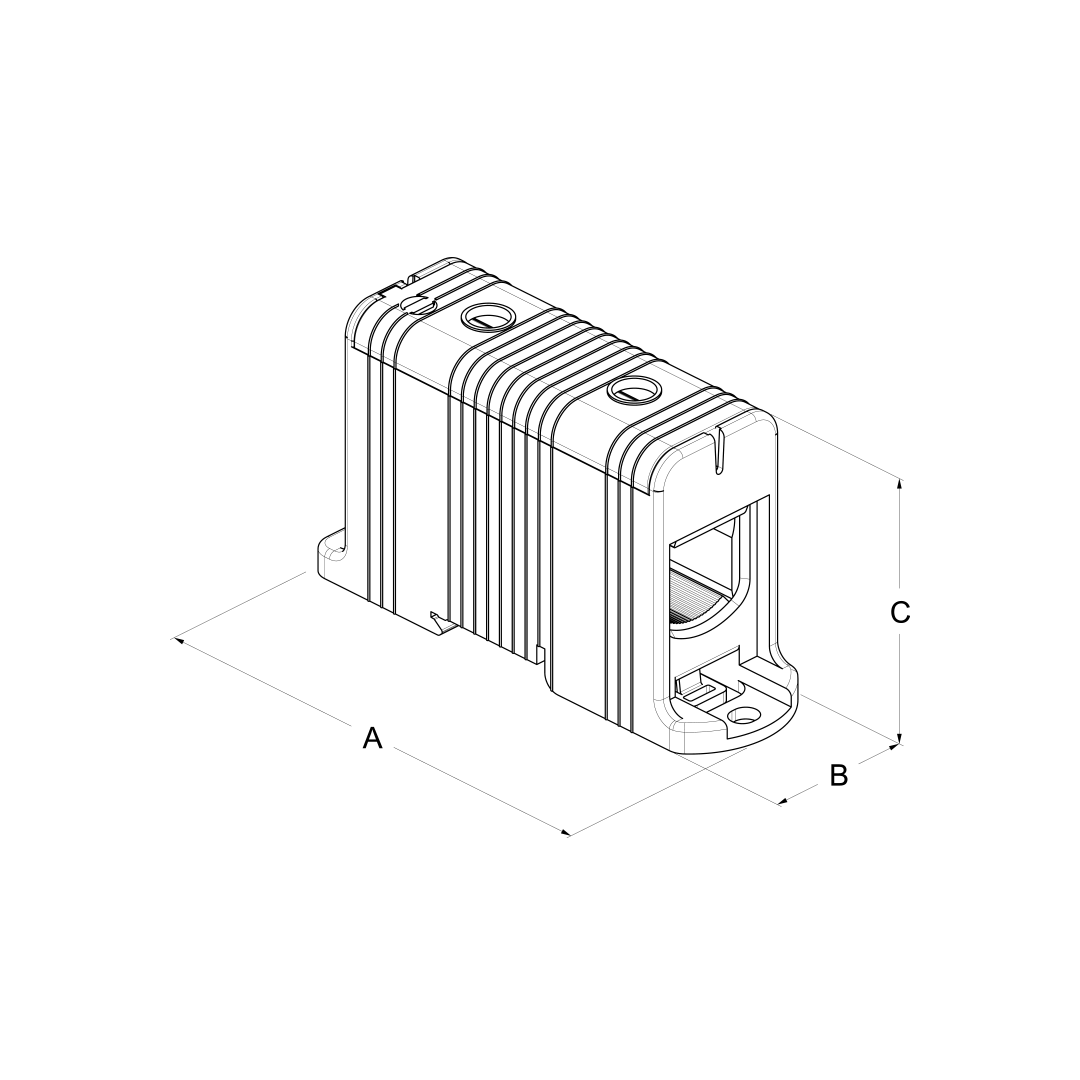

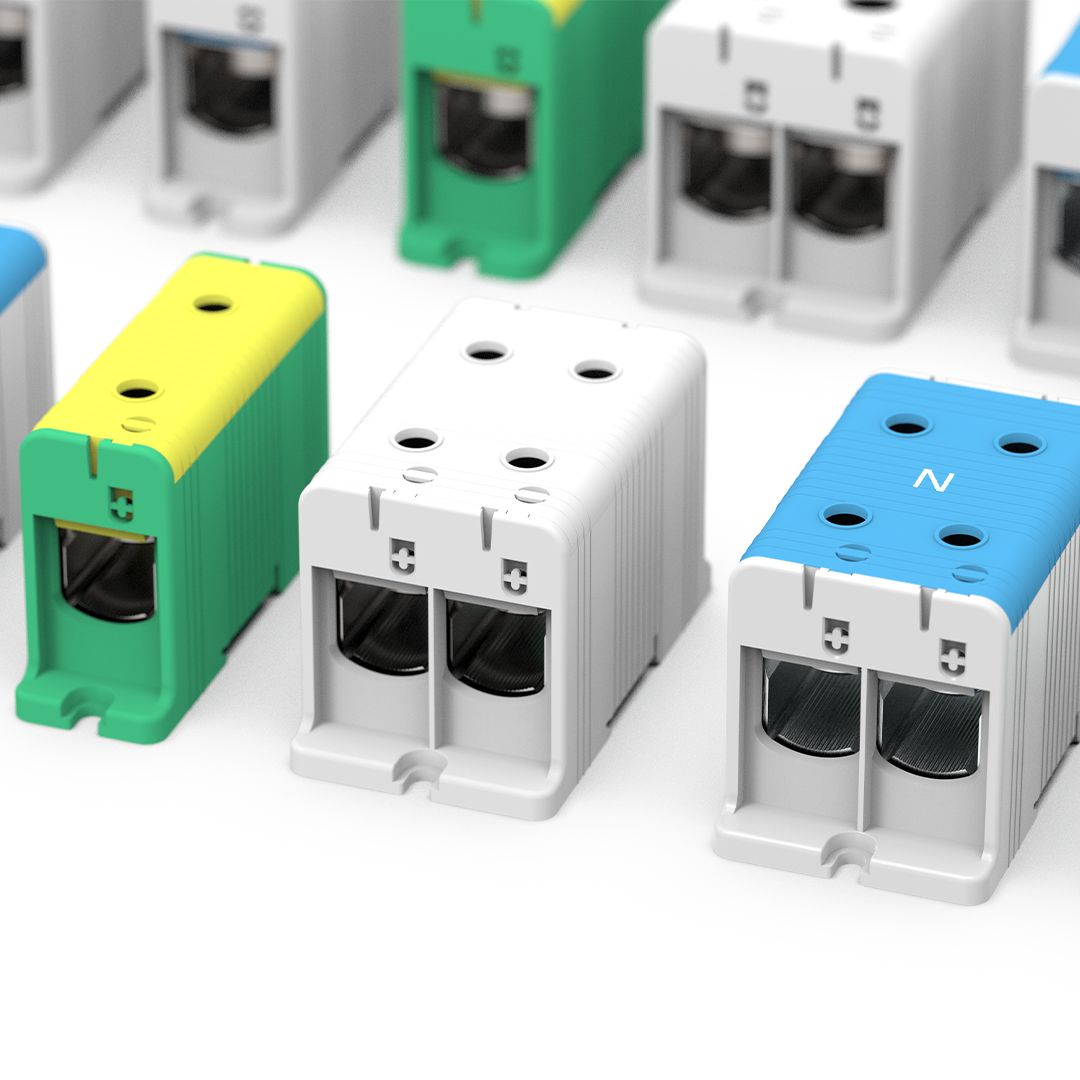

Terminali di potenza da 240mm² a 300mm²
Caratteristiche Tecniche
Corpo isolante e coperchio: PA 6 UL 94-V0
Corpo conduttore: alluminio stagnato
Viti: acciaio zincato
Ui=1000V AC / 1500V DC; Uimp=8kV
Conformità alle norme EN 60947-7-1 e EN 61238-1-1
– Temperatura massima di funzionamento continuo:
+85 °C
← | → | ||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Codice | Riferimento | A (mm) | B (mm) | C (mm) | Colore | ||||||||||
| + | PTB3511 | PTB-1-240-G | 122.5 | 38.1 | 71.4 | Grigio | |||||||||
Specifiche: |
|||||||||||||||
| + | PTB3512 | PTB-1-240-B | 122.5 | 38.1 | 71.4 | Blu | |||||||||
Specifiche: |
|||||||||||||||
| + | PTB3513 | PTB-1-240-Y | 122.5 | 38.1 | 71.4 | Giallo-Verde | |||||||||
Specifiche: |
|||||||||||||||
| + | PTB3521 | PTB-2-240-G | 122.5 | 64.8 | 71.4 | Grigio | |||||||||
Specifiche: |
|||||||||||||||
| + | PTB3522 | PTB-2-240-B | 122.5 | 64.8 | 71.4 | Blu | |||||||||
Specifiche: |
|||||||||||||||
| + | PTB3523 | PTB-2-240-Y | 122.5 | 64.8 | 71.4 | Giallo-Verde | |||||||||
Specifiche: |
|||||||||||||||
| + | PTB3611 | PTB-1-300-G | 132.3 | 42 | 77 | Grigio | |||||||||
Specifiche: |
|||||||||||||||
| + | PTB3612 | PTB-1-300-B | 132.3 | 42 | 77 | Blu | |||||||||
Specifiche: |
|||||||||||||||
| + | PTB3613 | PTB-1-300-Y | 132.3 | 42 | 77 | Giallo-Verde | |||||||||
Specifiche: |
|||||||||||||||
| + | PTB3621 | PTB-2-300-G | 132.3 | 71.7 | 77 | Grigio | |||||||||
Specifiche: |
|||||||||||||||
| + | PTB3622 | PTB-2-300-B | 132.3 | 71.7 | 77 | Blu | |||||||||
Specifiche: |
|||||||||||||||
| + | PTB3623 | PTB-2-300-Y | 132.3 | 71.7 | 77 | Giallo-Verde | |||||||||
Specifiche: |
|||||||||||||||

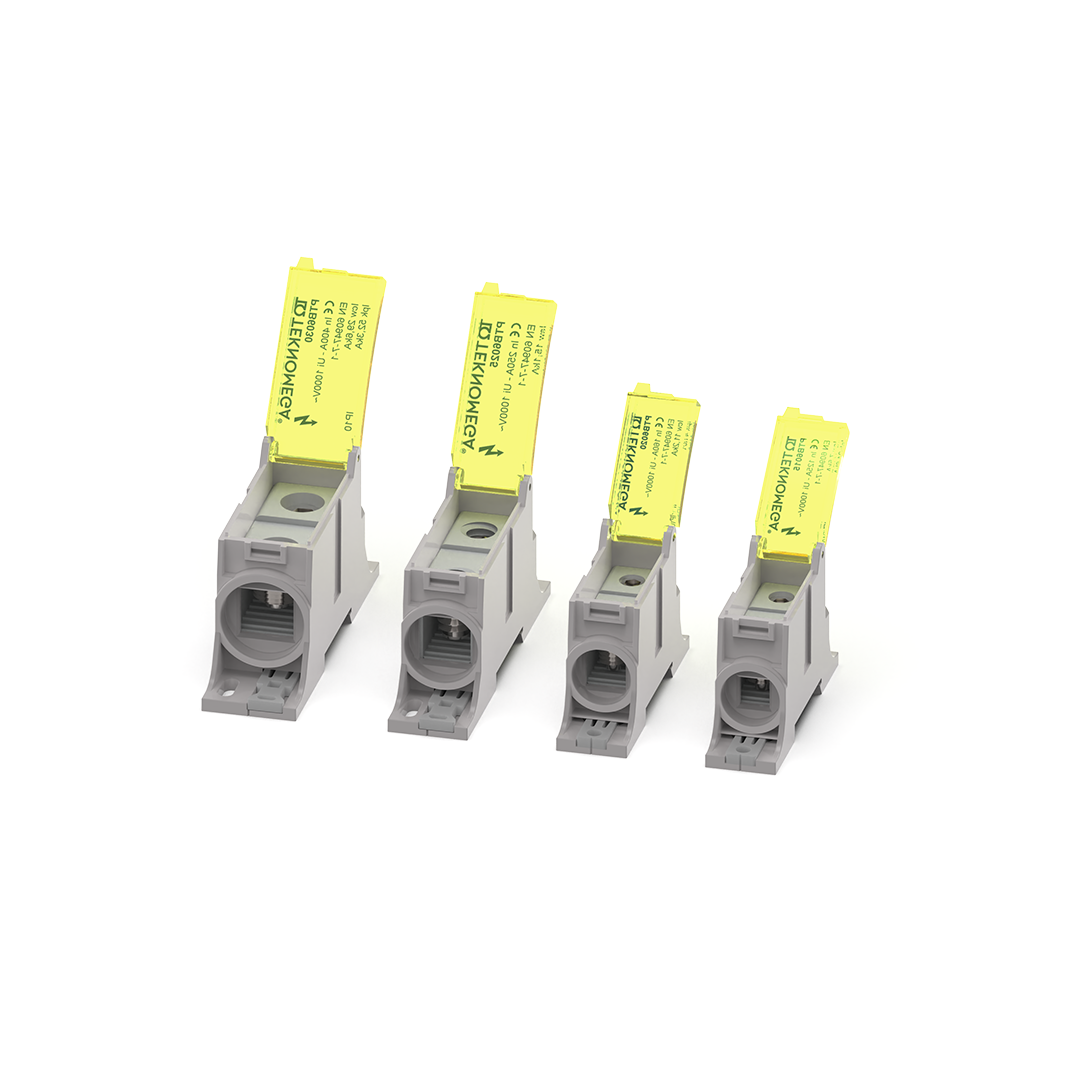

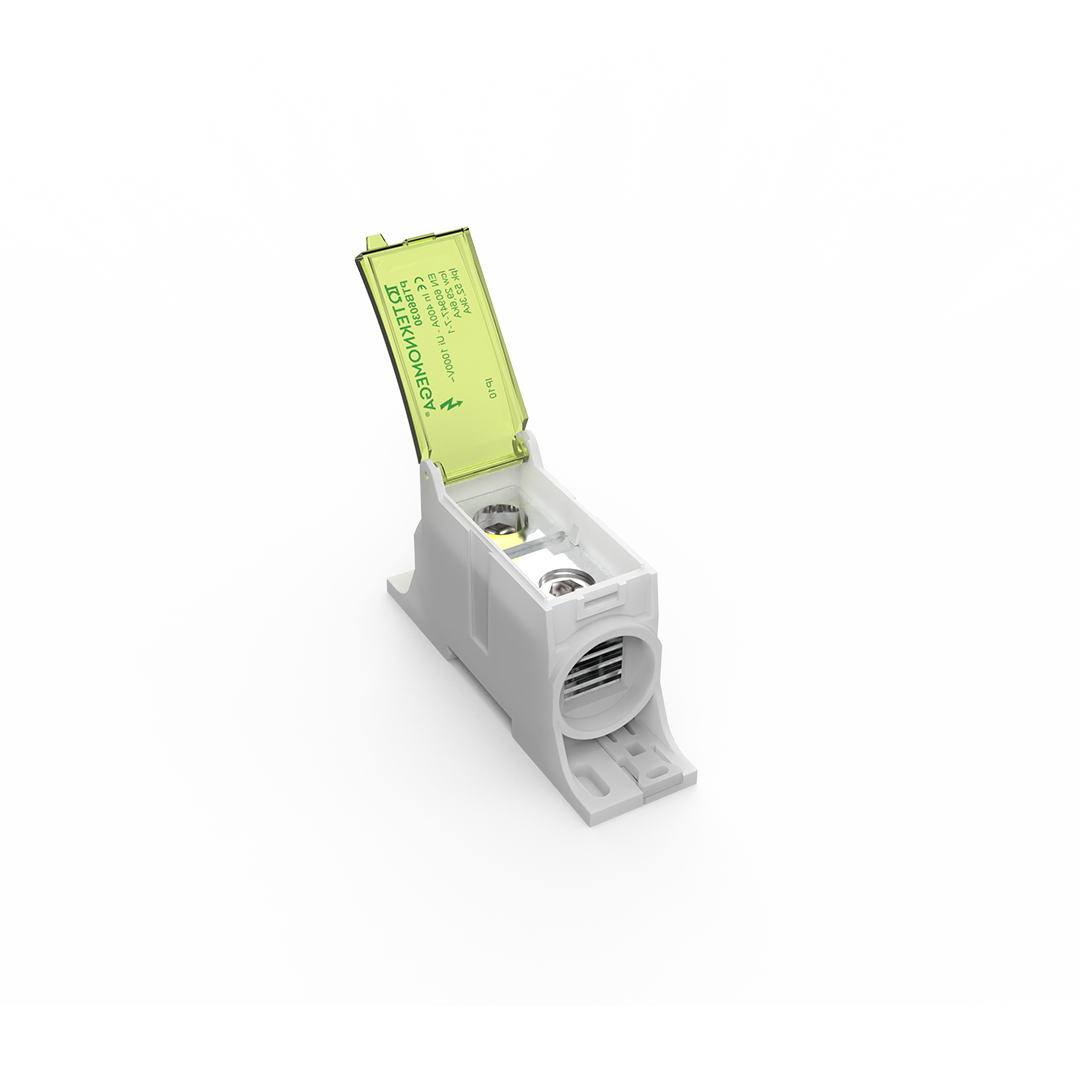

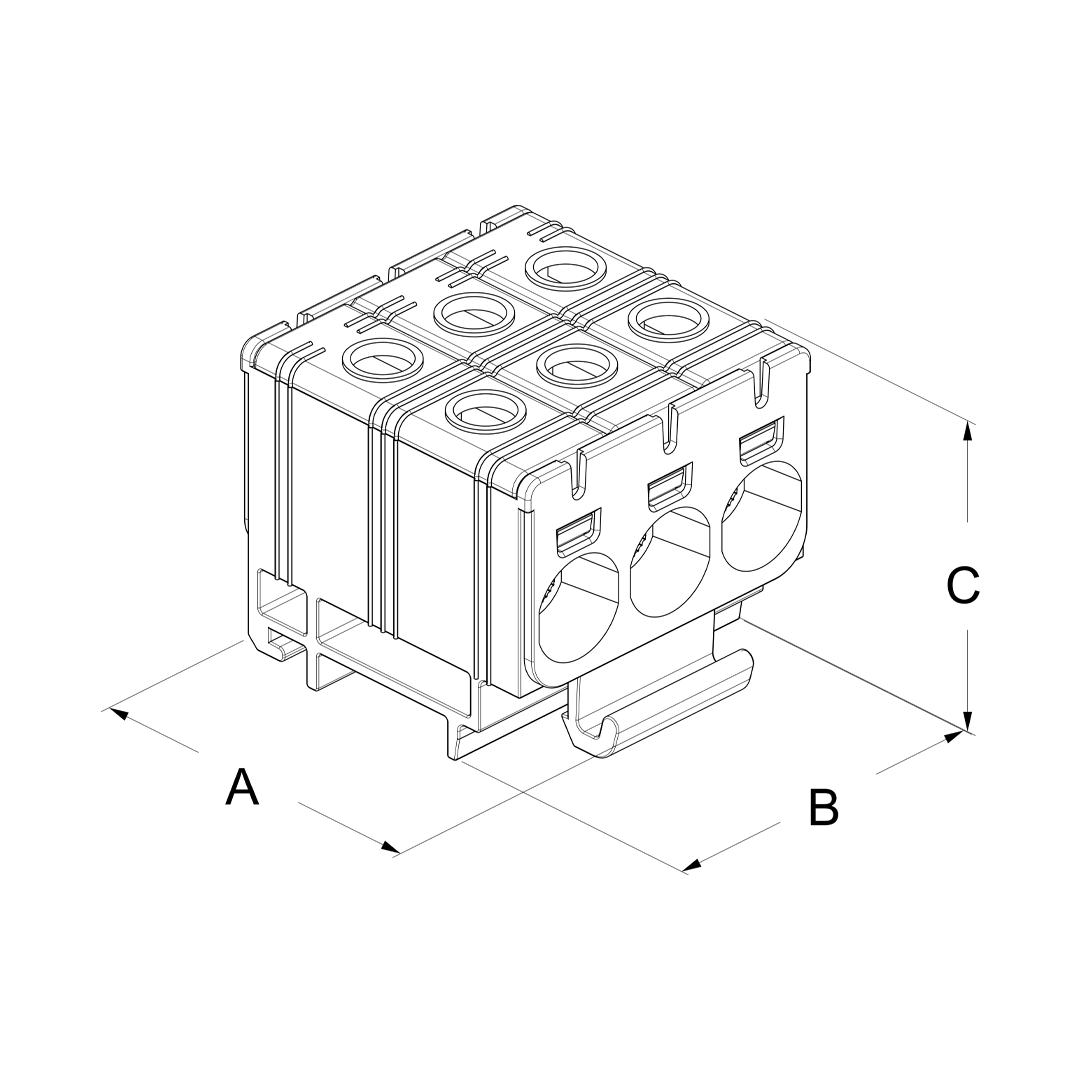

Terminali di potenza
Caratteristiche Tecniche
Corpo isolante e coperchio: PA 6 UL 94-V0
Corpo conduttore: alluminio stagnato
Viti: acciaio zincato
Ui=1000V AC / 1500V DC; Uimp=8kV
Conformità alle norme EN 60947-7-1 e EN 61238-1-1
– Temperatura massima di funzionamento continuo:
+85 °C
← | → | ||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|

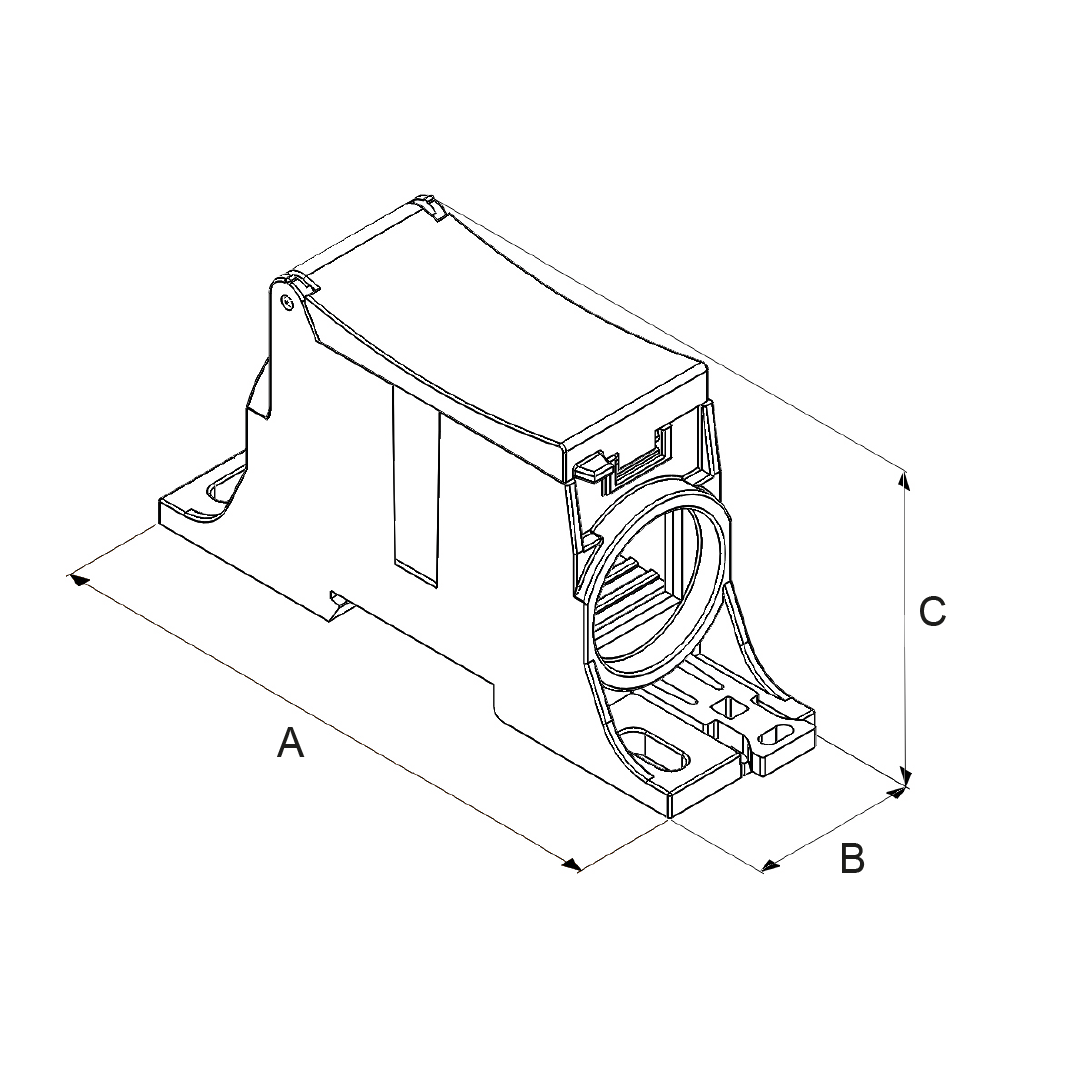

| Codice | Riferimento | A (mm) | B (mm) | C (mm) | |||||||||||
| + | PTB6015 | PTB 125 | 84 | 24 | 54 | ||||||||||
Specifiche: |
|||||||||||||||
| + | PTB6020 | PTB 160 | 84 | 24 | 54 | ||||||||||
Specifiche: |
|||||||||||||||
| + | PTB6025 | PTB 250 | 111 | 27 | 56 | ||||||||||
Specifiche: |
|||||||||||||||
| + | PTB6030 | PTB 400 | 111 | 32 | 60 | ||||||||||
Specifiche: |
|||||||||||||||
