Ripartitori quadripolari
Ripartitori Quadripolari RPQ
Ripartitori Quadripolari RPQ 160A
Ripartitori RPQ1025
Ripartitori RPQ1051
Ripartitori Quadripolari RPQ
Caratteristiche Tecniche
Corpo isolante: PA 6, UL 94-V0, privo di alogeni, grigio RAL 7035
Schermo di protezione: PC, UL 94-V2, giallo trasparente, rimovibile manualmente
Corpo conduttore: ottone
Viti: acciaio
Grado di protezione IP10, garantisce protezione nel caso di contatti accidentali
Innesto rapido su guide DIN
Conformità alla norma EN 60947-7-1
RPQ0980, RPQ0985, RPQ0990 e RPQ0995
– Temperatura massima di funzionamento continuo:
+105 °C
RPQ1000, RPQ1005 e RPQ1010
– Temperatura massima di funzionamento continuo:
+85 °C – Privi di alogeni
← | → | ||||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|

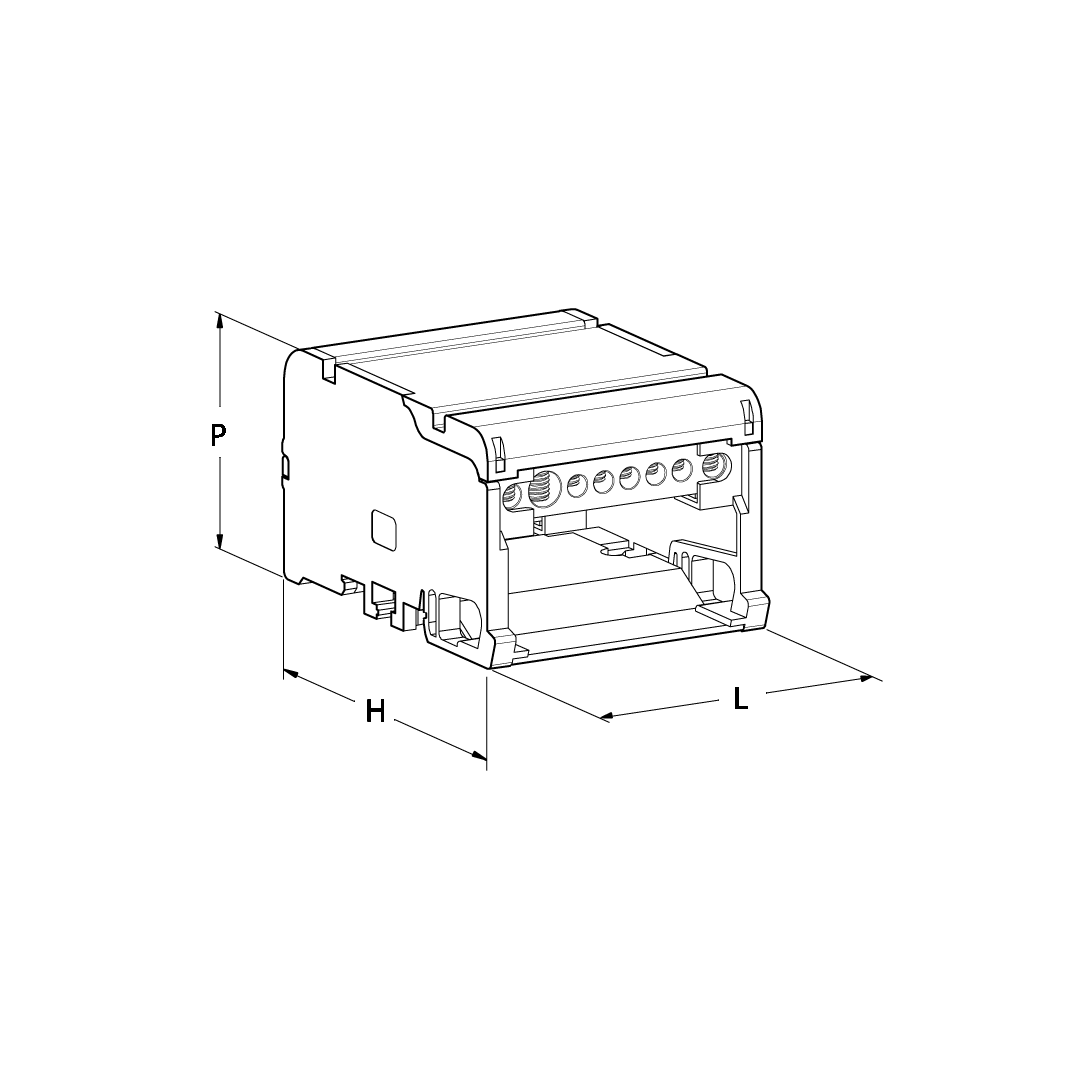

Codice | Riferimento | L (mm) | H (mm) | P (mm) | Interasse fori fissaggio (mm) | ||||||||||

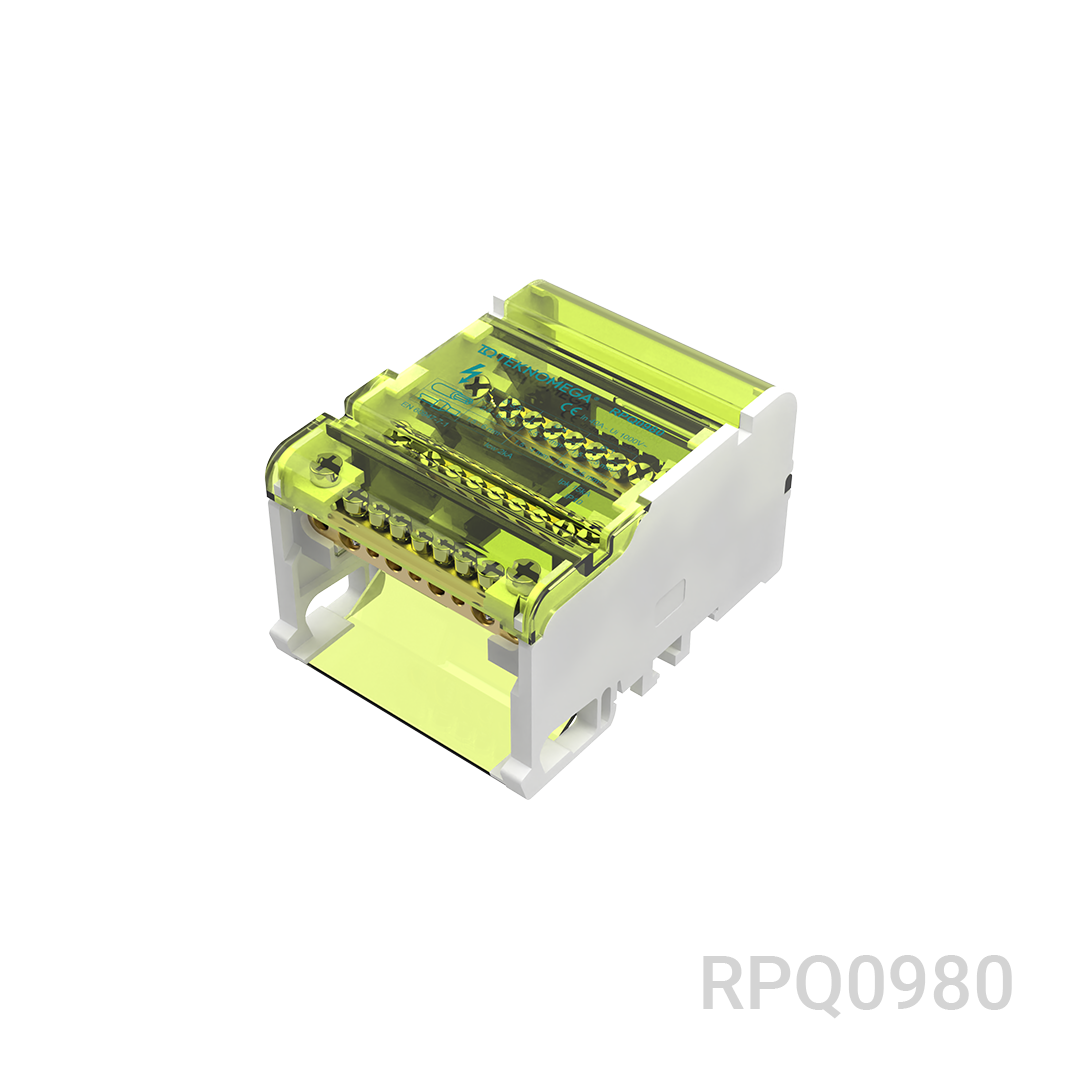

+ | RPQ0980 | RPQ 40-08 | 66 | 84 | 50 | 45 | |||||||||
Specifiche: |
|||||||||||||||
+ | RPQ0985 | RPQ 40-14 | 100 | 84 | 50 | 80 | |||||||||
Specifiche: |
|||||||||||||||

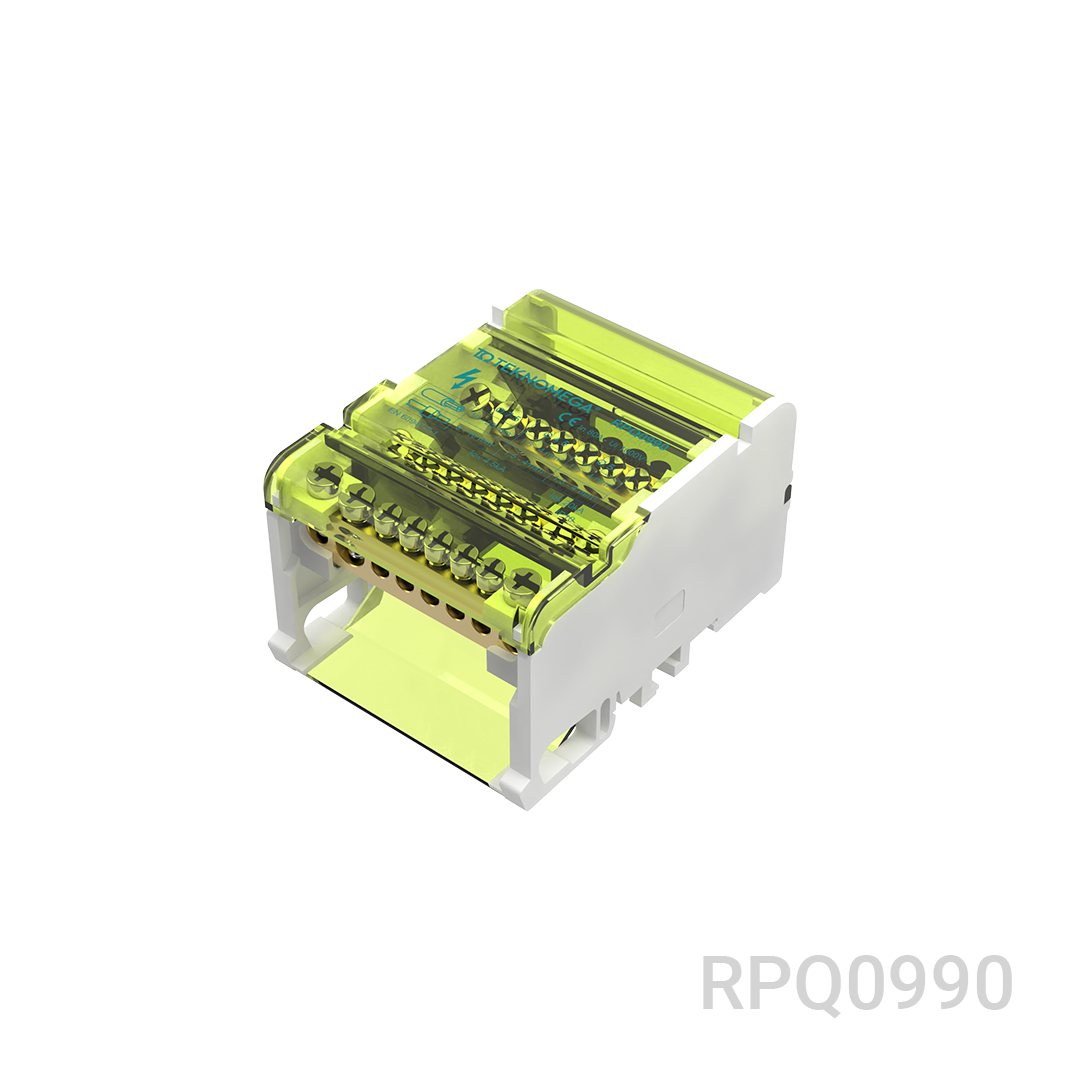

+ | RPQ0990 | RPQ 80-07 | 66 | 84 | 50 | 45 | |||||||||
Specifiche: |
|||||||||||||||

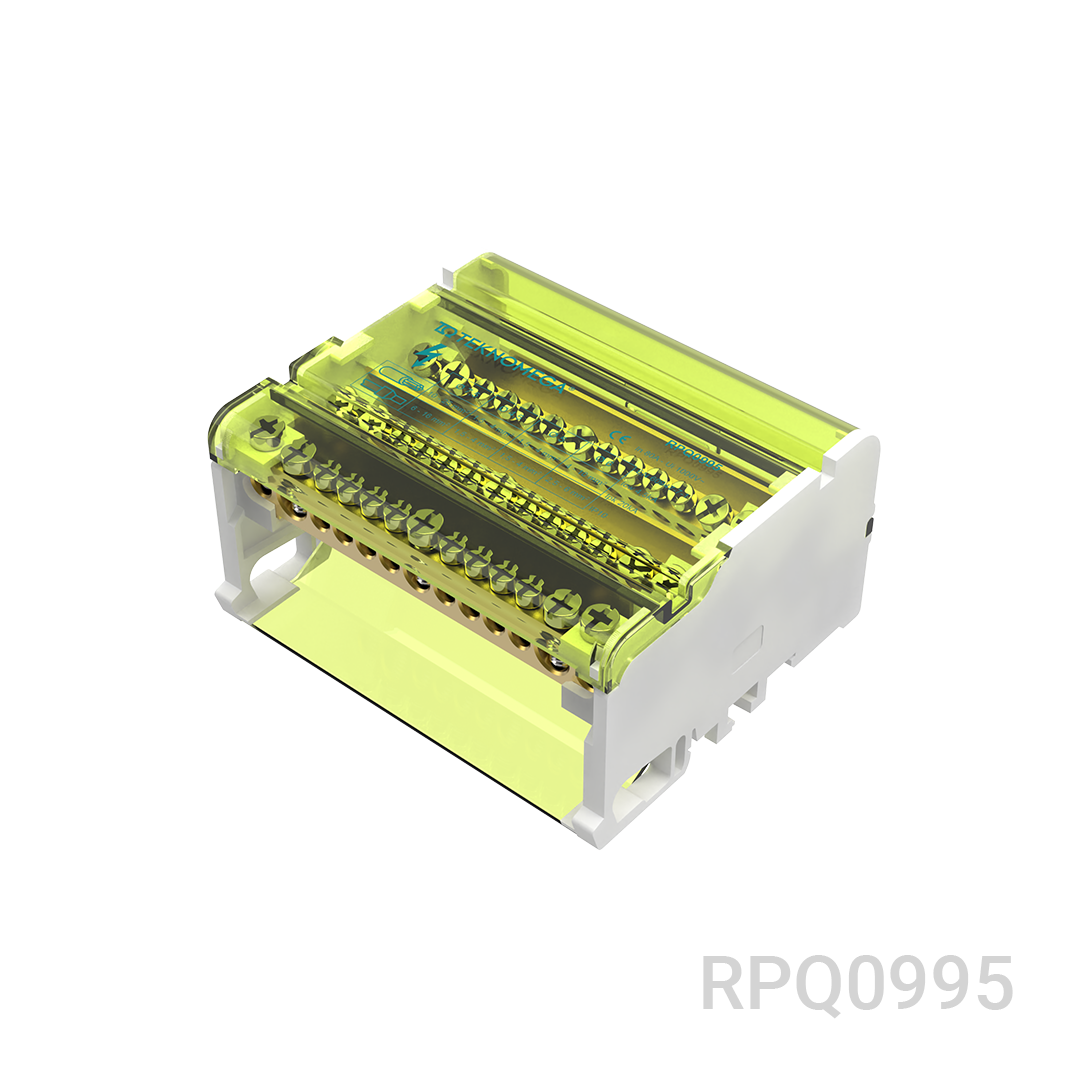

+ | RPQ0995 | RPQ 80-12 | 100 | 84 | 50 | 80 | |||||||||
Specifiche: |
|||||||||||||||

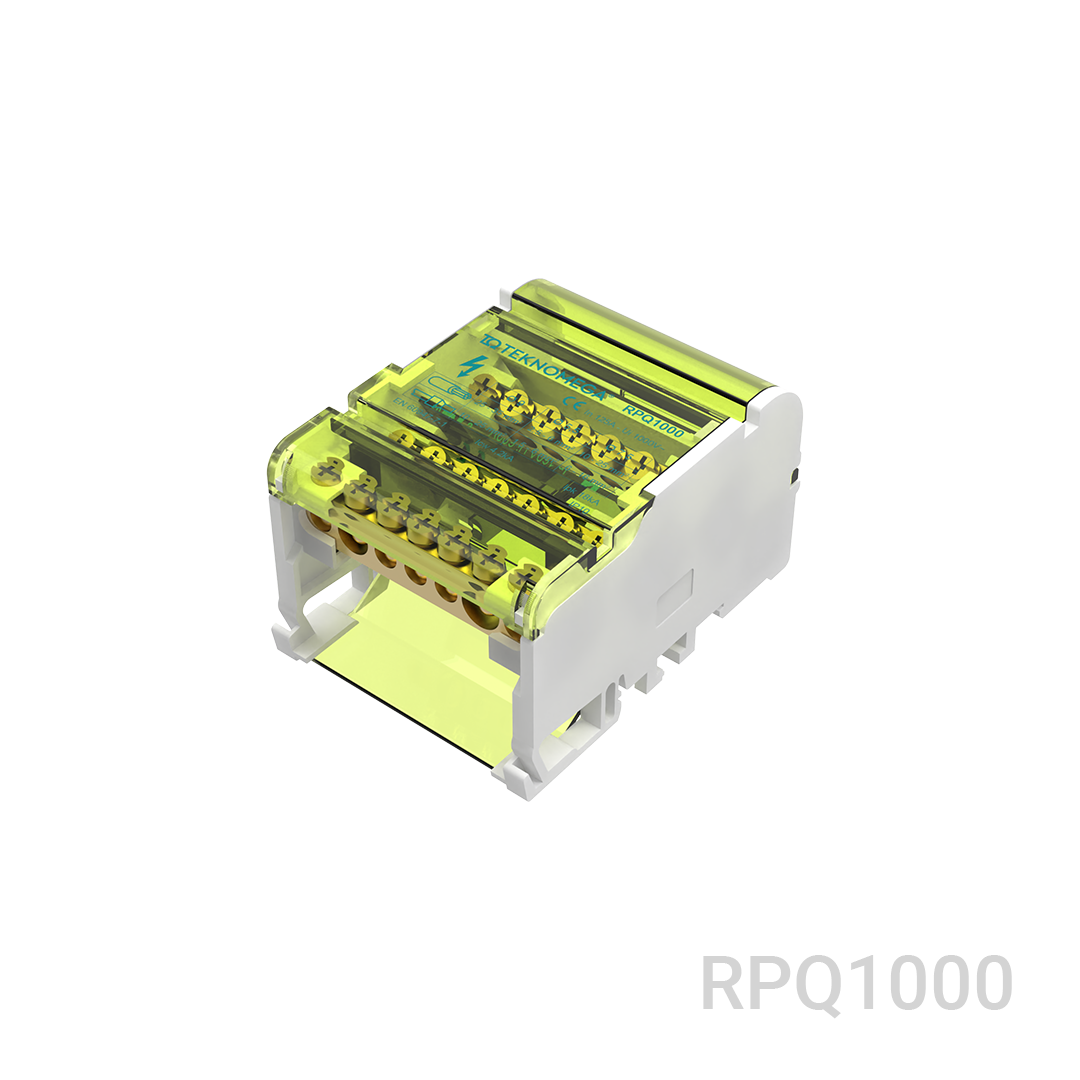

+ | RPQ1000 | RPQ 125-06 | 66 | 84 | 50 | 45 | |||||||||
Specifiche: |
|||||||||||||||

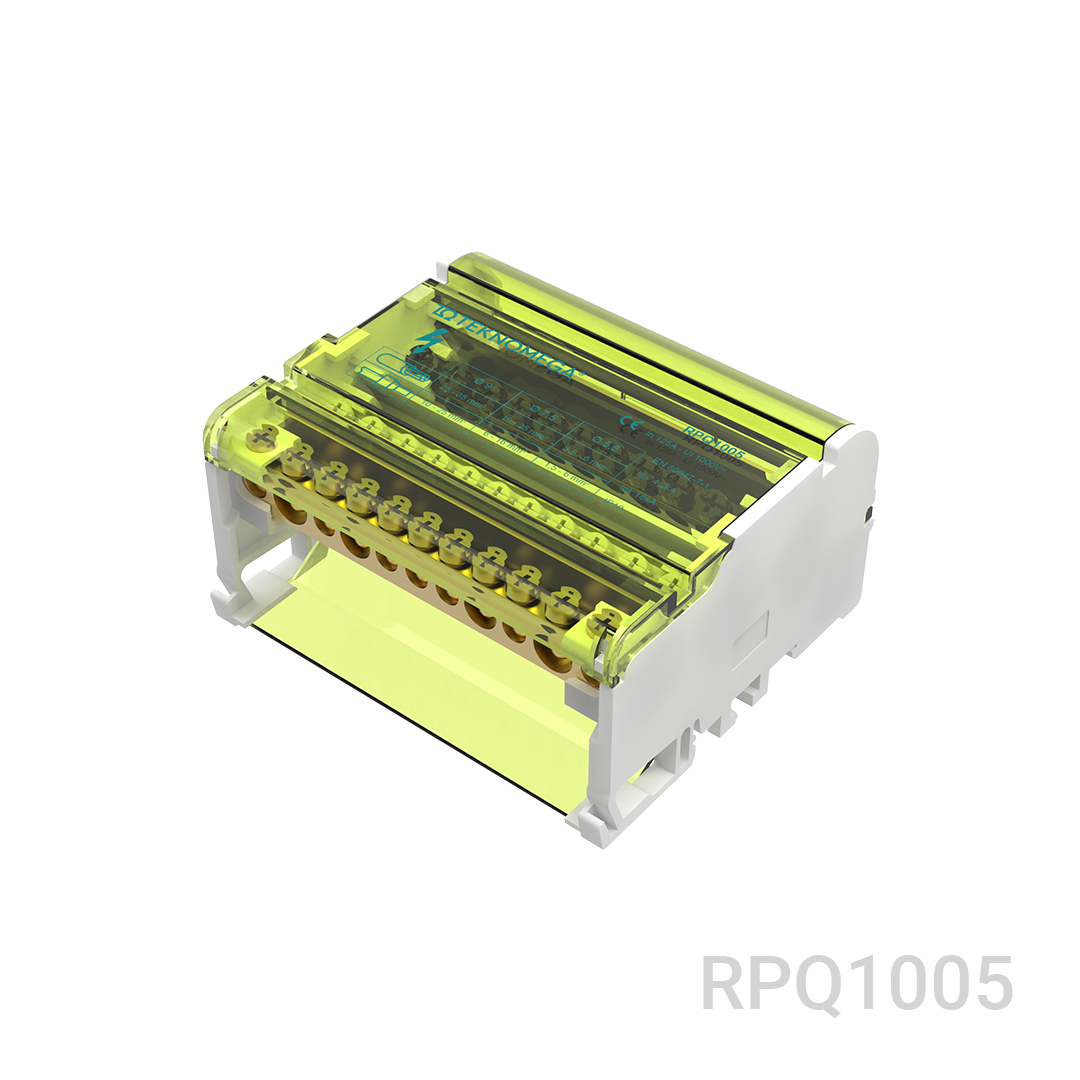

+ | RPQ1005 | RPQ 125-10 | 100 | 84 | 50 | 80 | |||||||||
Specifiche: |
|||||||||||||||

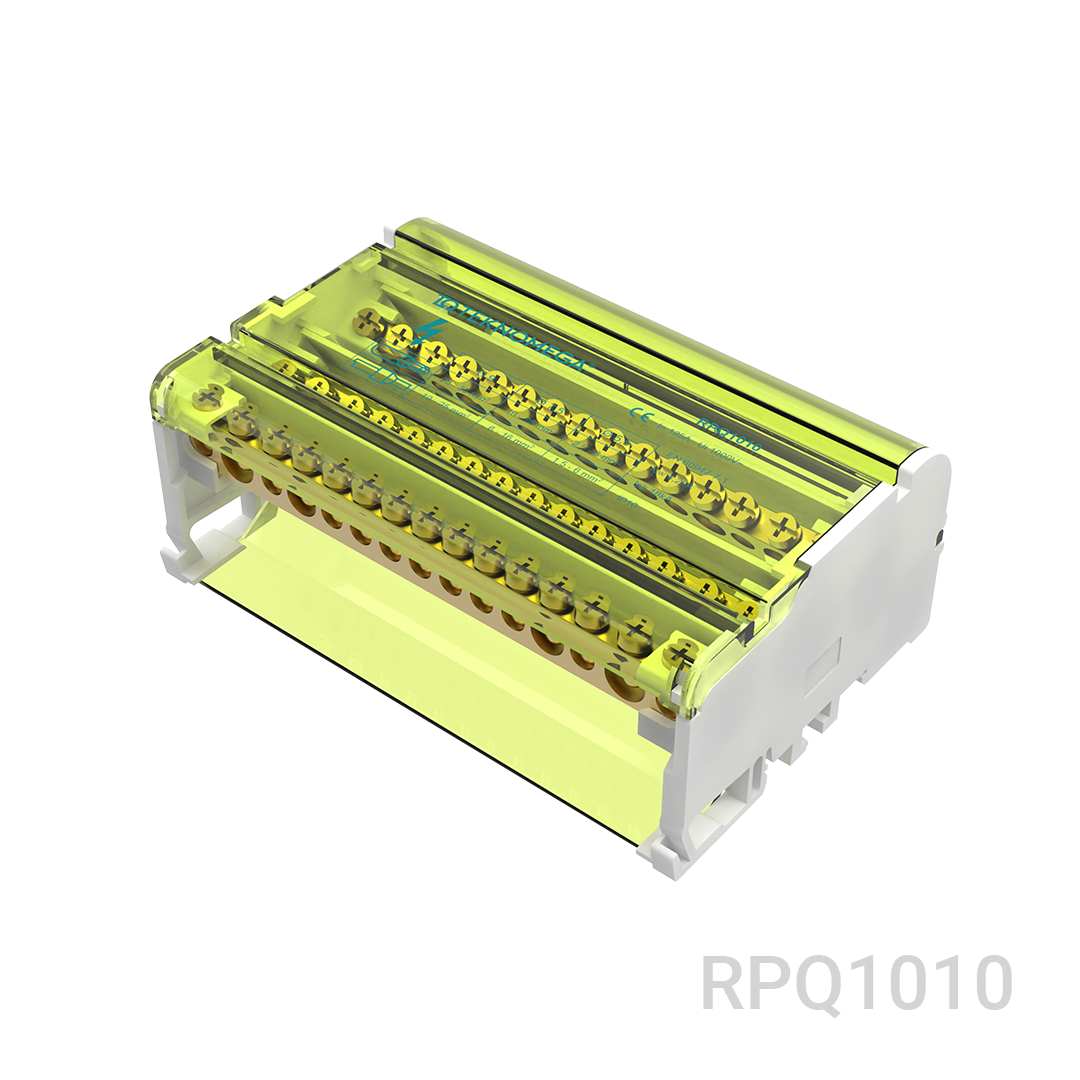

+ | RPQ1010 | RPQ 125-14 | 132 | 84 | 50 | 112 | |||||||||
Specifiche: |
Ripartitori Quadripolari RPQ 160A
Caratteristiche Tecniche
Corpo isolante: PA 6, UL 94-V0, grigio RAL 7035
Schermo di protezione: PC, UL 94-V2, giallo trasparente, rimovibile manualmente
Corpo conduttore: ottone
Viti: acciaio
Grado di protezione IP10, garantisce protezione nel caso di contatti accidentali
Innesto rapido su guide DIN
Conformità alla norma EN 60947-7-1
RPQ1015, RPQ1016 e RPQ1017
– Temperatura massima di funzionamento continuo:
+85 °C

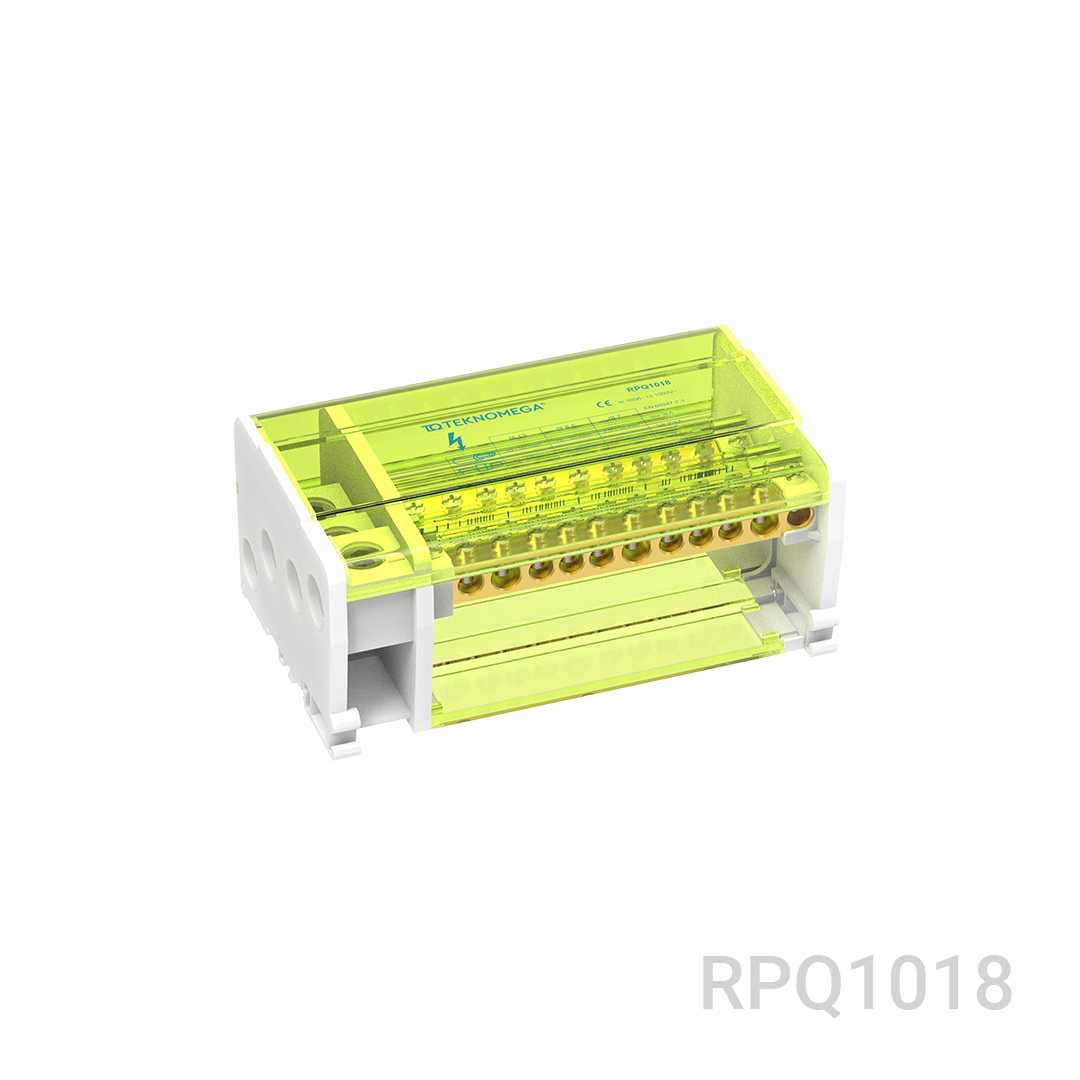

RPQ1018
– Temperatura massima di funzionamento continuo:
+85 °C
– Privo di alogeni
VANTAGGI
Ingressi separati
Conduttori forgiati
Cablaggio agevolato: RPQ1015, RPQ1018
Profondità modulare: RPQ1016, RPQ1017
RPQ1016: versione Up & Down – connessione di 2 fasi per lato
RPQ1018: versione Side Input – ingressi ortogonali alle uscite
← | → | ||||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|

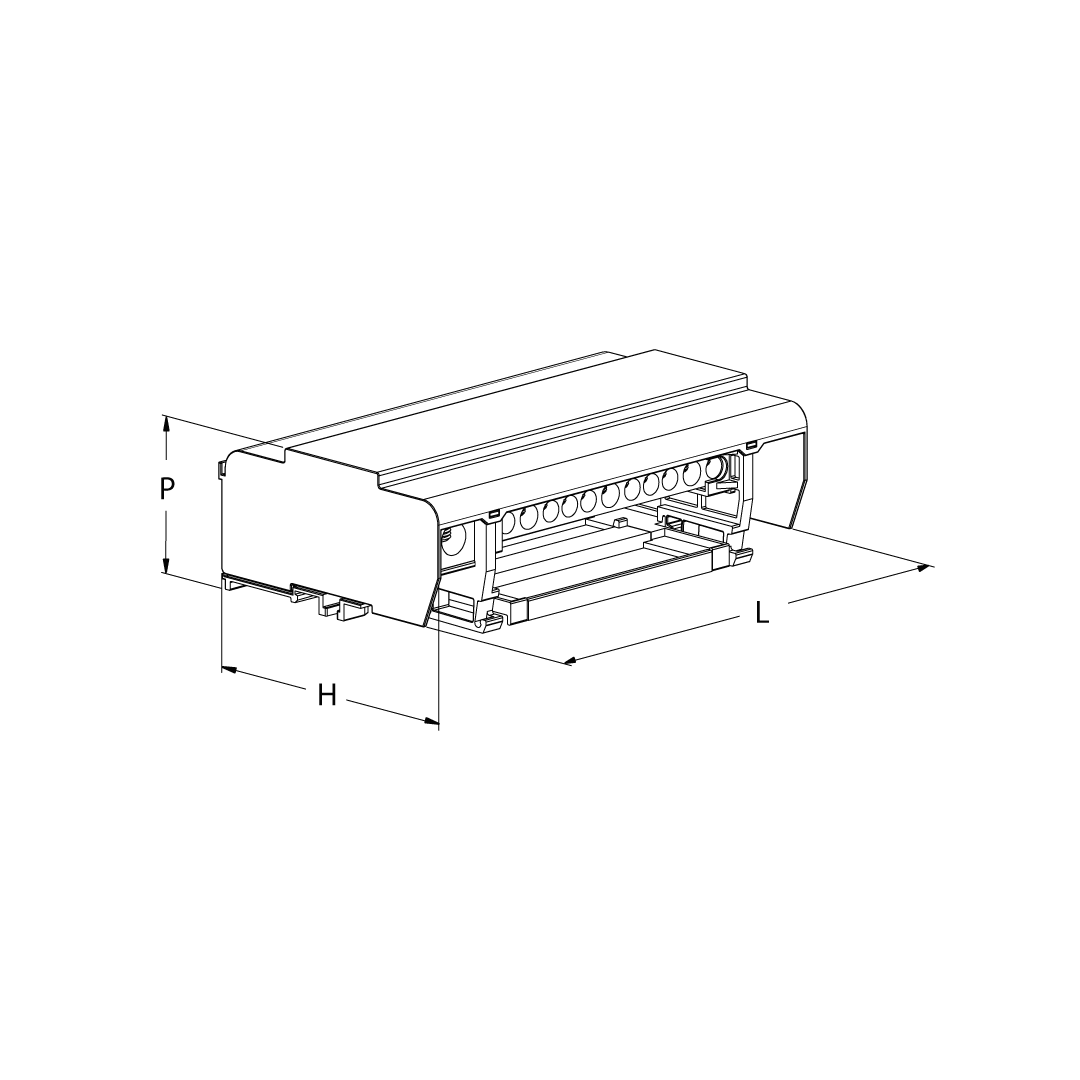

Codice | Riferimento | L (mm) | H (mm) | P (mm) | Interasse fori fissaggio (mm) | ||||||||||

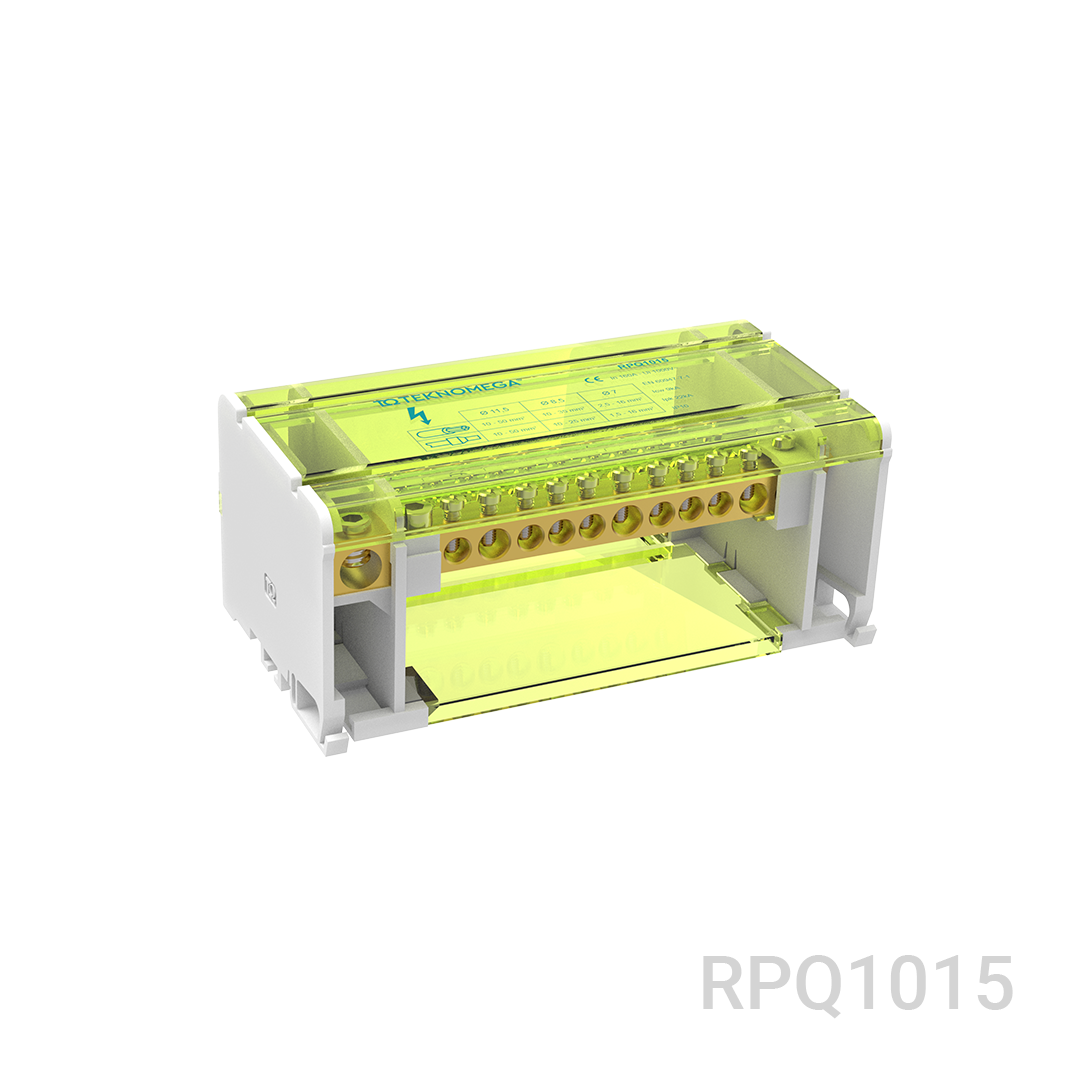

+ | RPQ1015 | RPQ 160-11 | 168 | 85 | 70 | 147 | |||||||||
Specifiche: |
|||||||||||||||

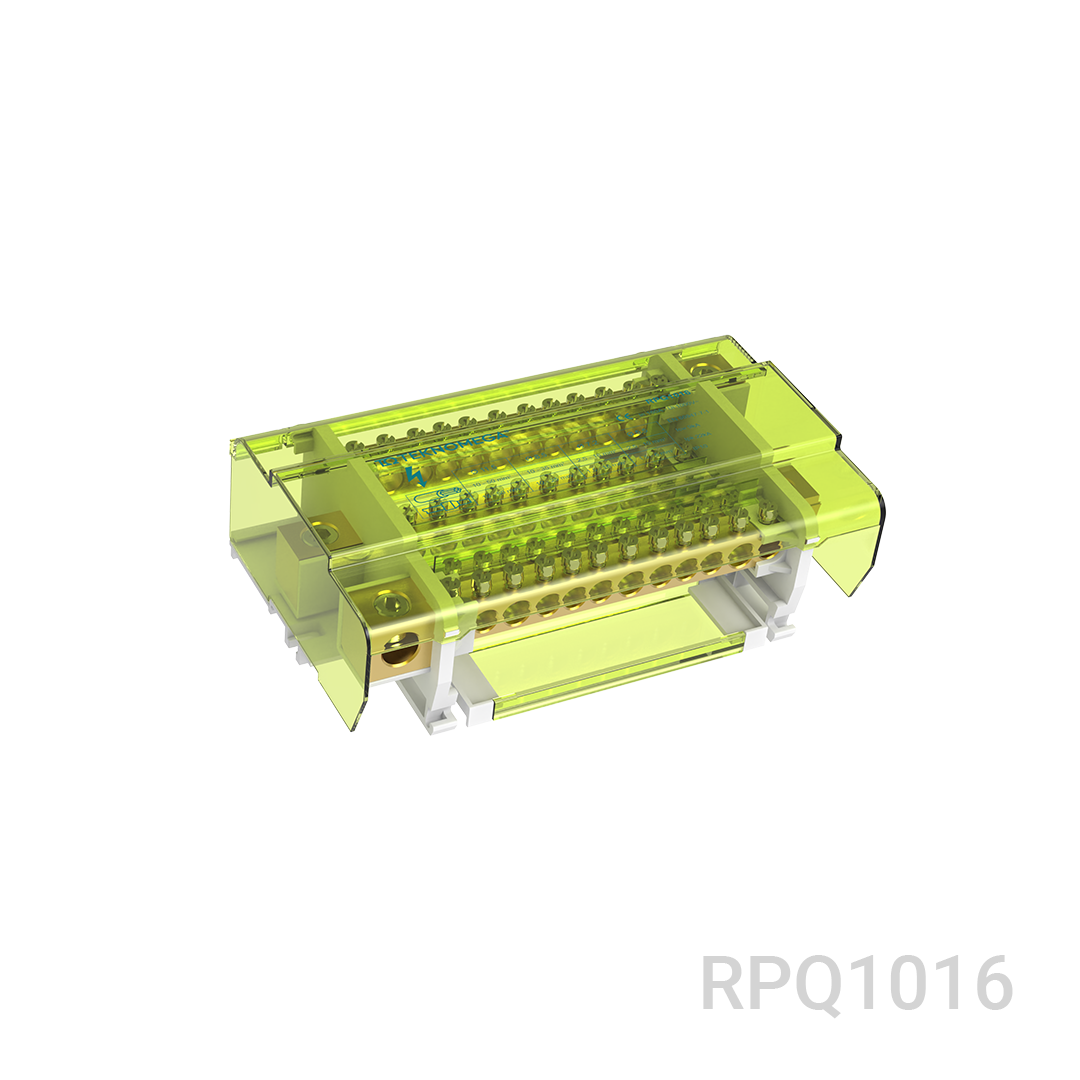

+ | RPQ1016 | RPQ 160-11-U&D | 176 | 105 | 55 | 163 | |||||||||
Specifiche: |
|||||||||||||||

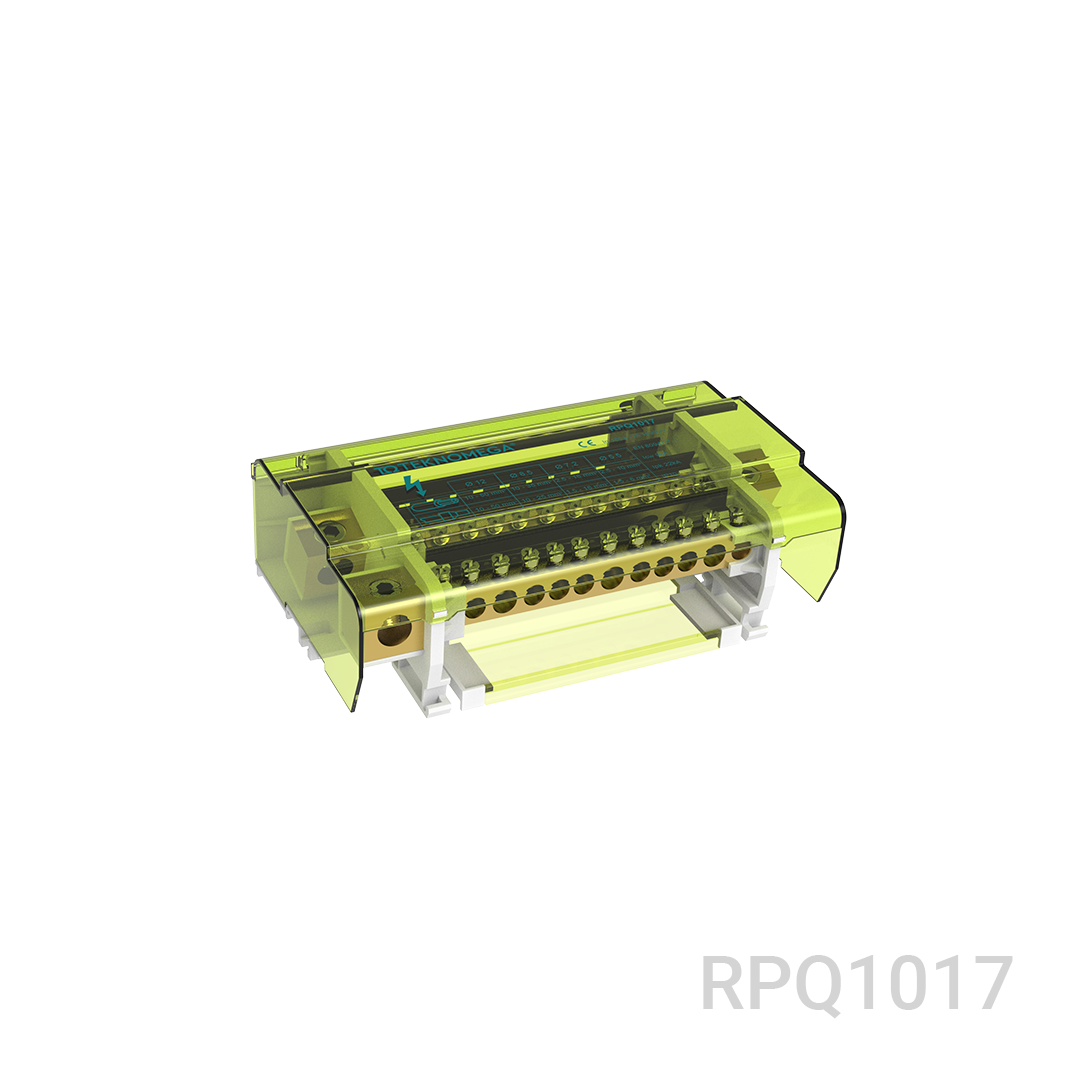

+ | RPQ1017 | RPQ 160-11 MS | 176 | 105 | 55 | 163 | |||||||||
Specifiche: |
|||||||||||||||
+ | RPQ1018 | RPQ 160-11 SI | 154 | 95 | 67 | 135 | |||||||||
Specifiche: |

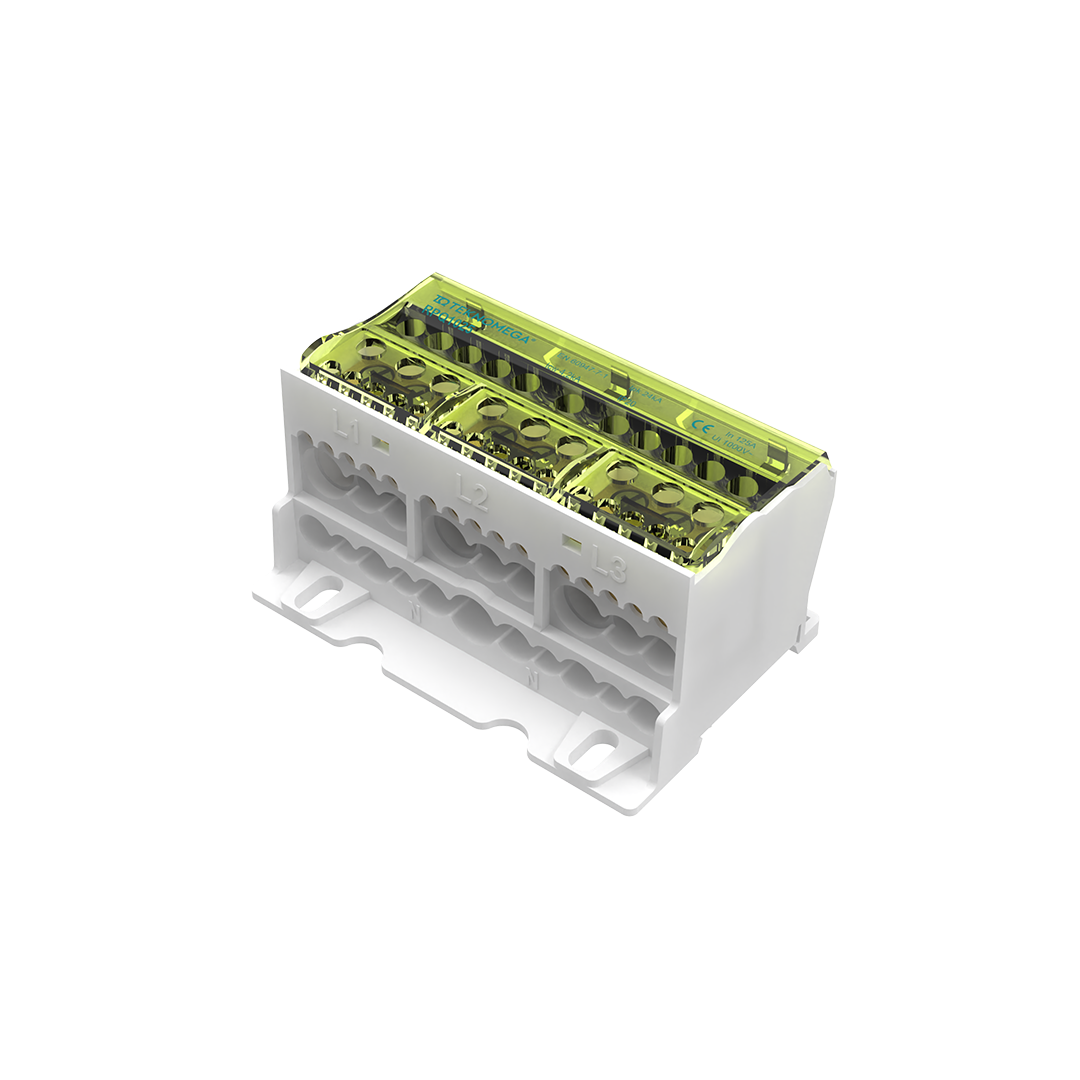

Ripartitori RPQ1025
Caratteristiche Tecniche
Corpo isolante: PA 6, UL 94-V0, grigio RAL 7035
Schermo di protezione: PC, UL 94-V2, giallo trasparente, rimovibile con cacciavite a testa piatta
Corpo conduttore: ottone
Viti: acciaio
Grado di protezione IP20
Innesto rapido su guide DIN
Conformità alla norma EN 60947-7-1
RPQ1025
– Temperatura massima di funzionamento continuo:
+85 °C
– Cablaggio agevolato
VANTAGGI
Cablaggio con cavi con o senza terminale
Ispezionabilità del cablaggio e verifica della connessione
← | → | ||||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|

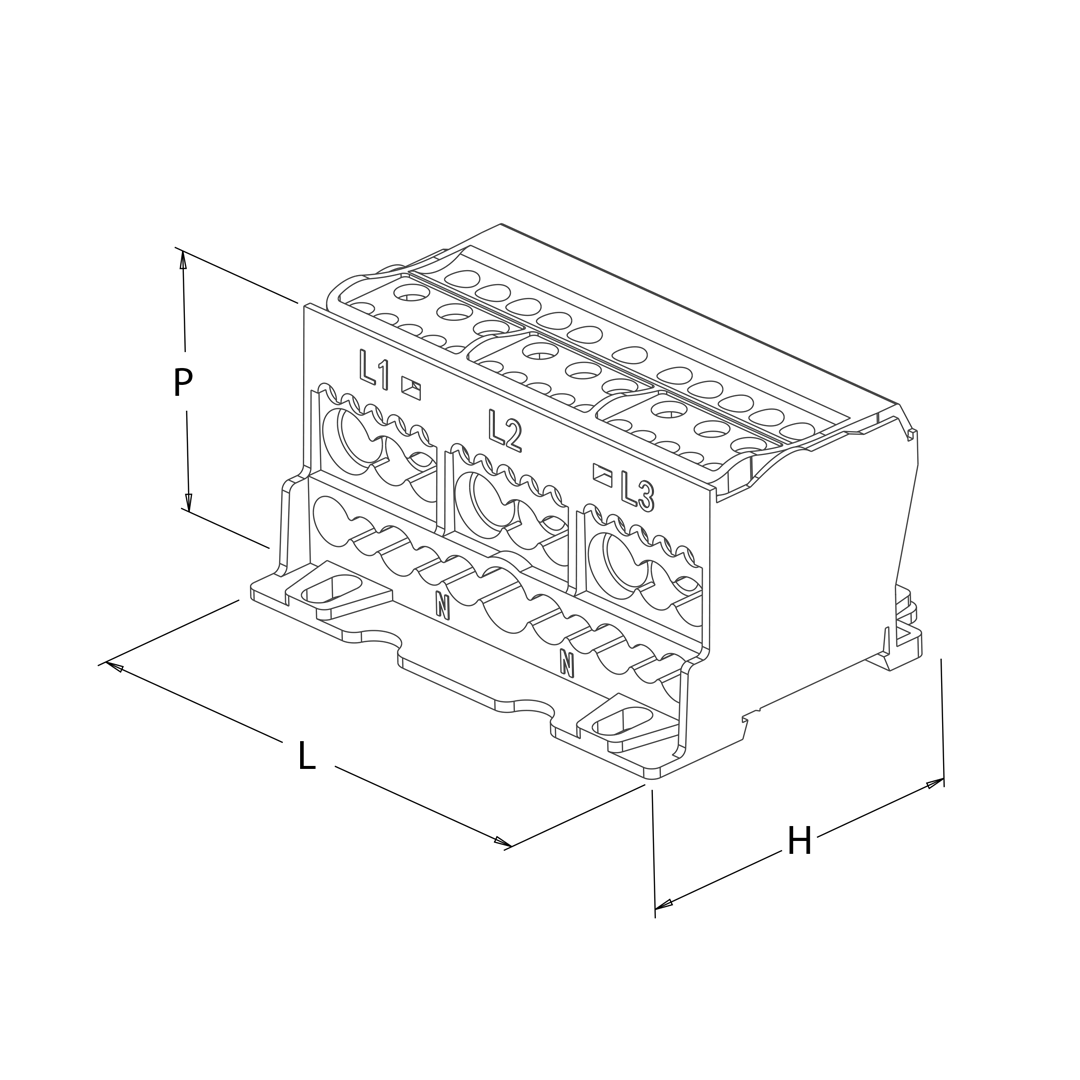

Codice | Riferimento | L (mm) | H (mm) | P (mm) | Interasse fori fissaggio (mm) | ||||||||||
+ | RPQ1025 | RPQ C-125 | 98 | 75 | 49 | 55 - 70 | |||||||||
Specifiche: |

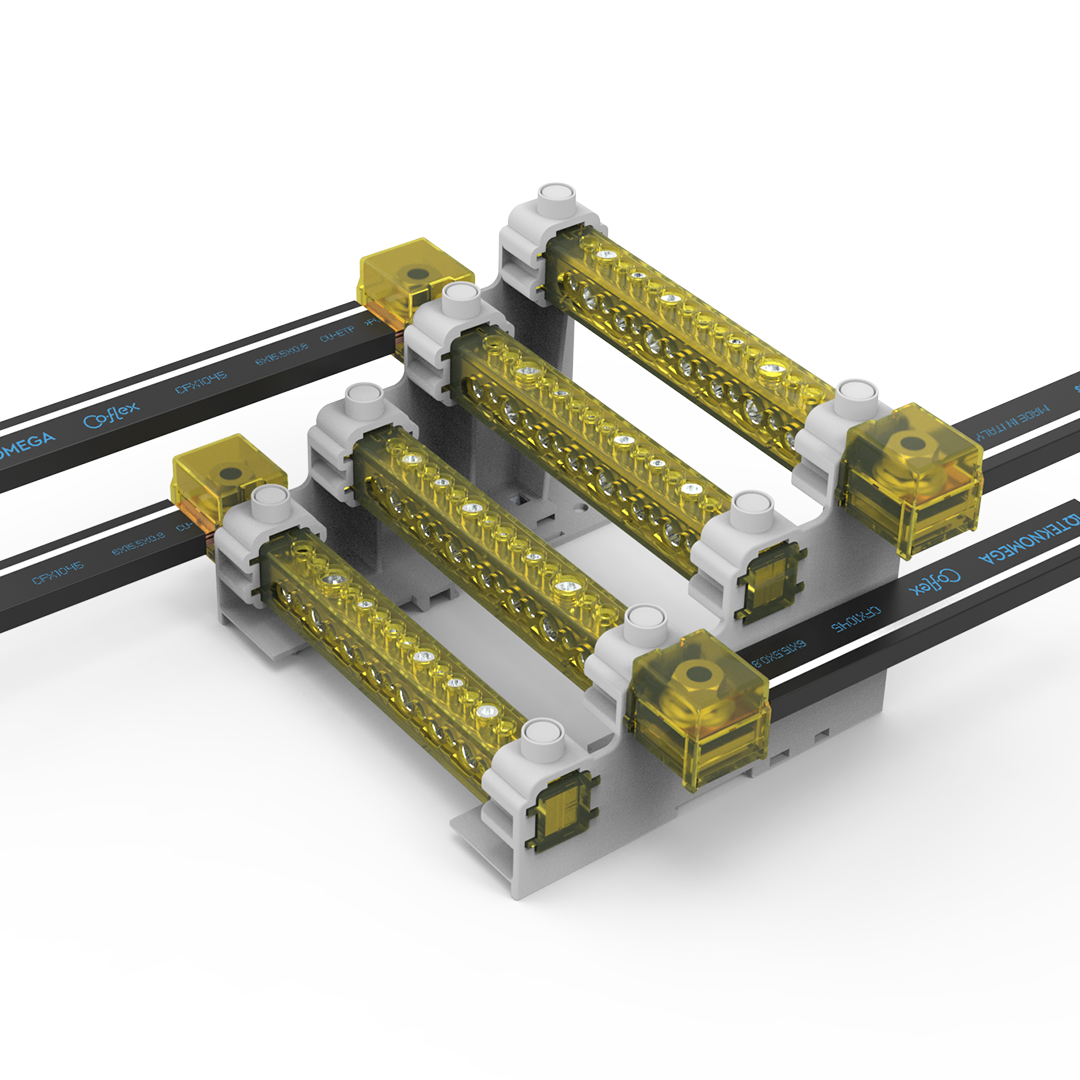

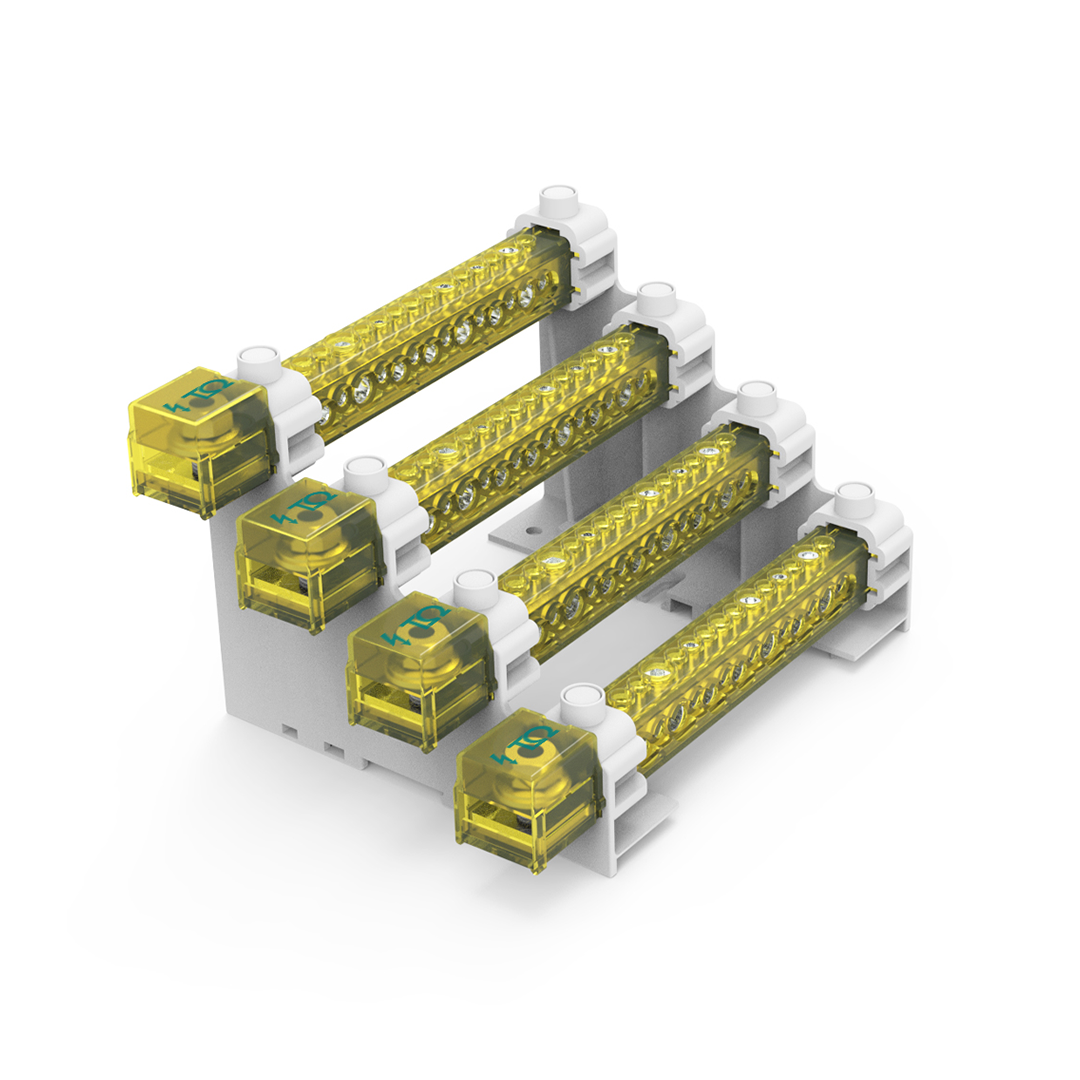

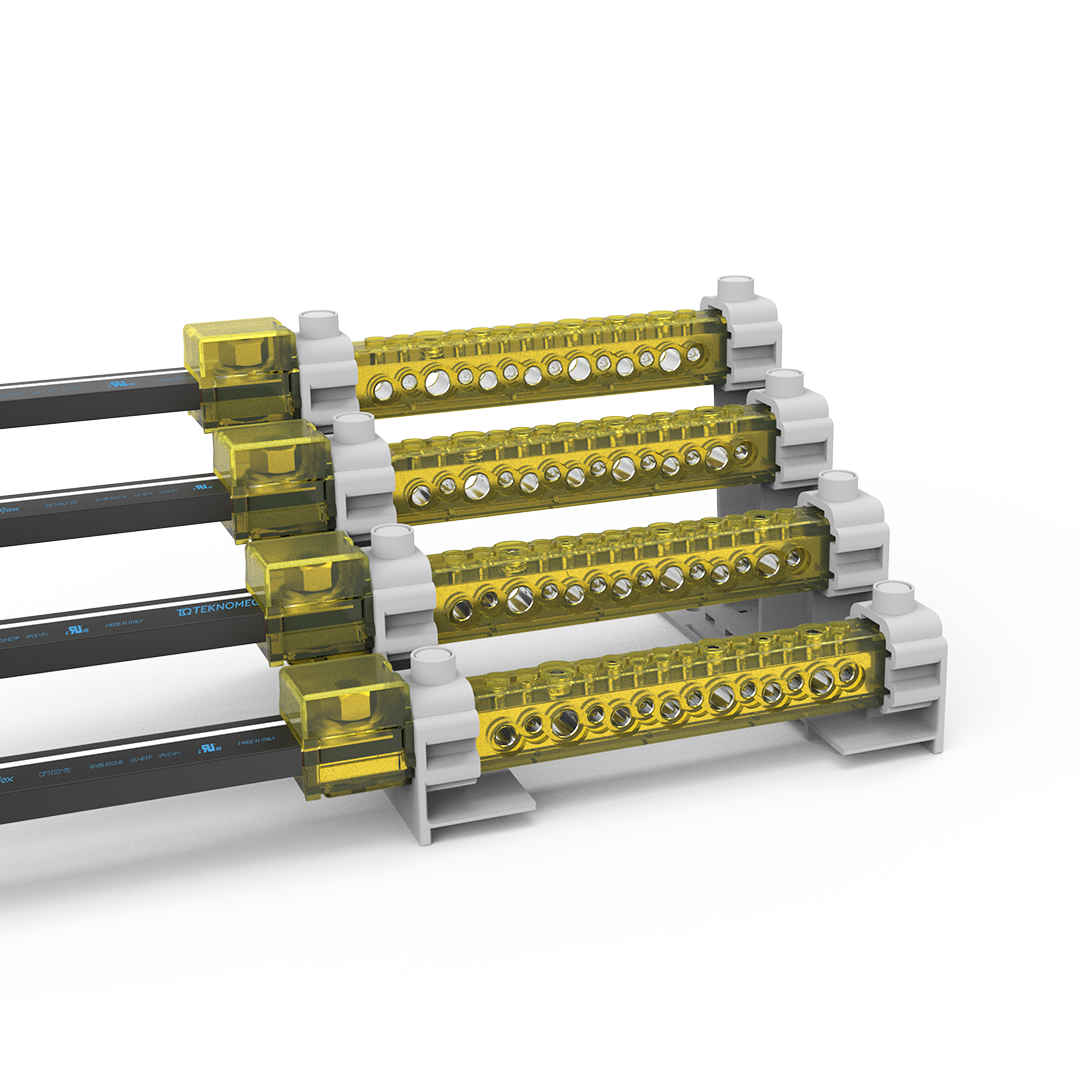

Ripartitori RPQ1051
Caratteristiche Tecniche
Struttura portante: PA 6, UL 94-V0, grigio RAL 7035
Schermo di protezione: PC, UL 94-V2, giallo trasparente, rimovibile manualmente
Corpo conduttore: rame stagnato
Viti: acciaio
Grado di protezione IP10, garantisce protezione nel caso di contatti accidentali
Innesto rapido su guide DIN o installazione su pannelli con viti
Conformità alla norma EN 60947-7-1
RPQ1051
– Temperatura massima di funzionamento continuo:
+85 °C
– Privo di alogeni
VANTAGGI
Facilità di connessione: gli ingressi sono separati dalle uscite

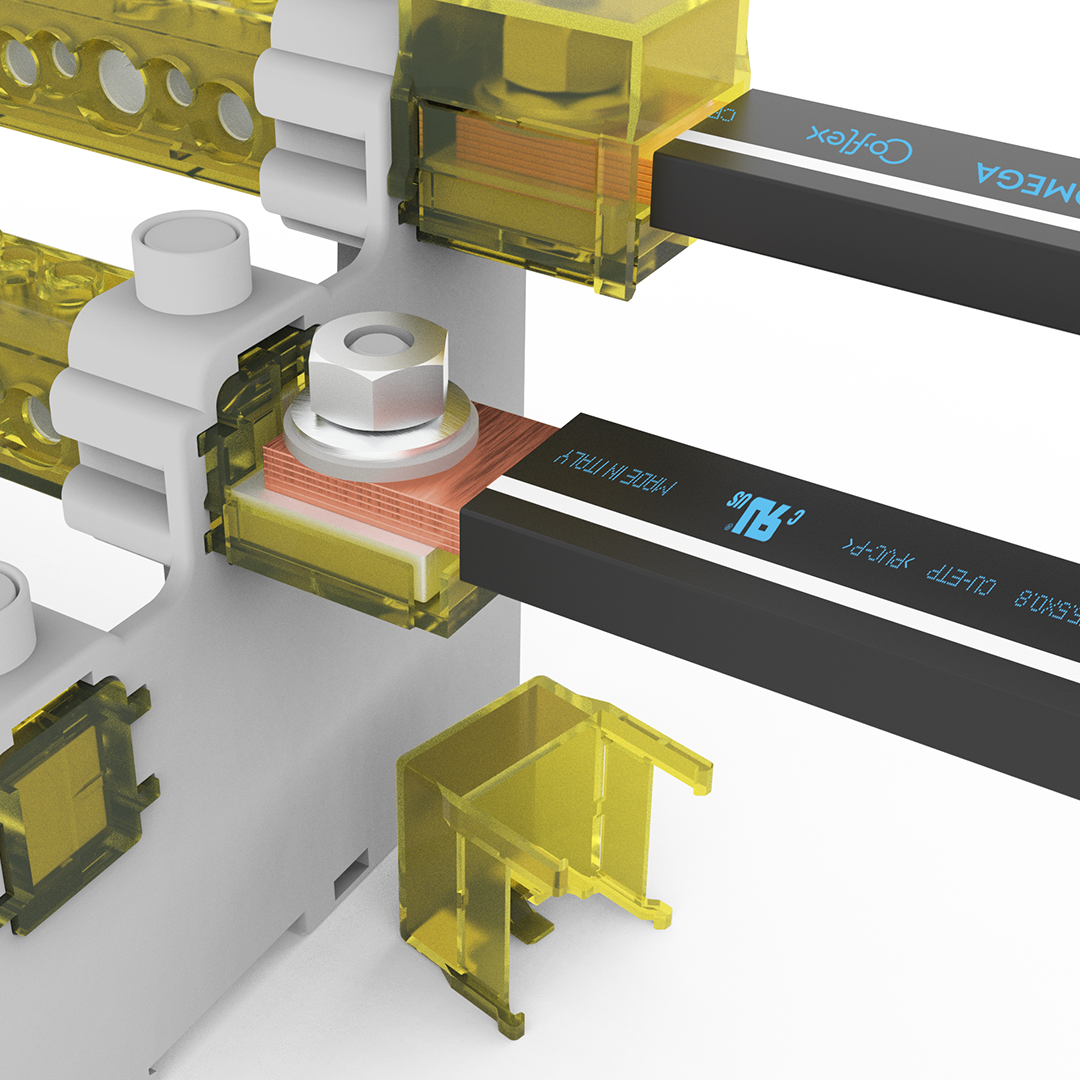

Connessioni in ingresso per: COFLEX, COFLEX PLUS, JLINK, JLINK PLUS e cavi provvisti di capicorda
Cablaggio da entrambi i lati con cavi con o senza terminale
Ispezionabilità del cablaggio e verifica della connessione
Completa customizzazione del prodotto:
– Le barre dei 4 poli possono essere orientate con ingresso a destra o a sinistra
– Gli ingressi possono essere fatti con barra di portata proveniente da destra o sinistra, da davanti o da dietro.
← | → | ||||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Codice | Riferimento | L (mm) | H (mm) | W (mm) | Interasse fori fissaggio (mm) | ||||||||||
+ | RPQ1051 | RPQ 400-14 | 194 (264 con terminali) | 141 | 165 | 128 | |||||||||
Specifiche: |
Il software ΩWARE agevola il dimensionamento del quadro elettrico, fa risparmiare tempo e minimizza le possibilità di errore
