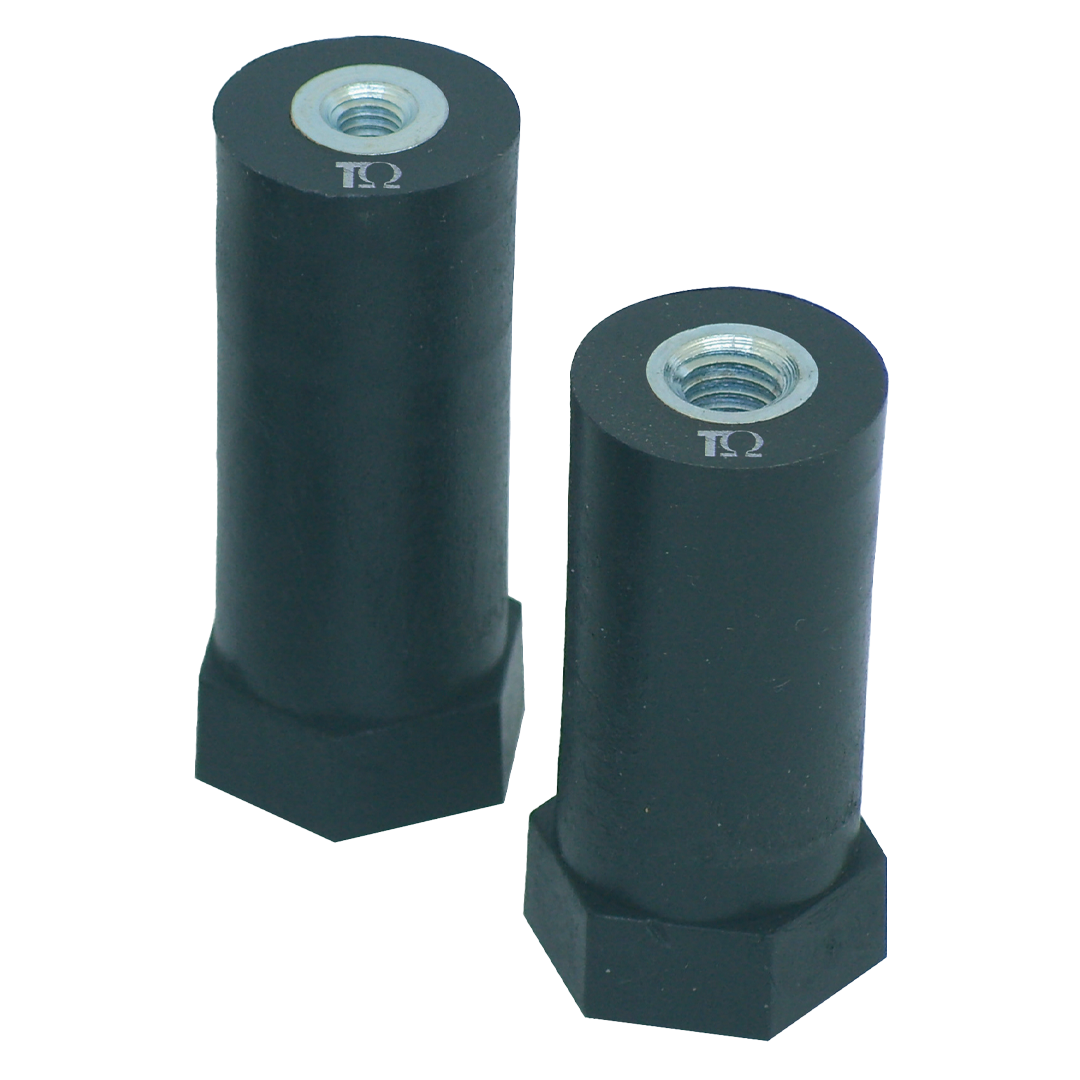

ΩISO – Colonnine in poliammide

Caratteristiche Tecniche
Isolante:
Materiale: poliammide 6,6 rinforzato 35% fibra vetro
Colore: nero
Autoestinguenza: UL 94-V0
Privo di alogeni

Inserti filettati:
Acciaio zincato

Prodotto finito:
Tensione nominale: 1000 V AC / 1500 V DC
Temperatura di lavoro: −40 °C ÷ +125 °C

R.T. = carico di rottura a trazione
R.C. = carico di rottura a compressione
R.F. = carico di rottura a flessione

*Valori massimi di coppia consigliati per viti di classe di resistenza 8.8

←
→

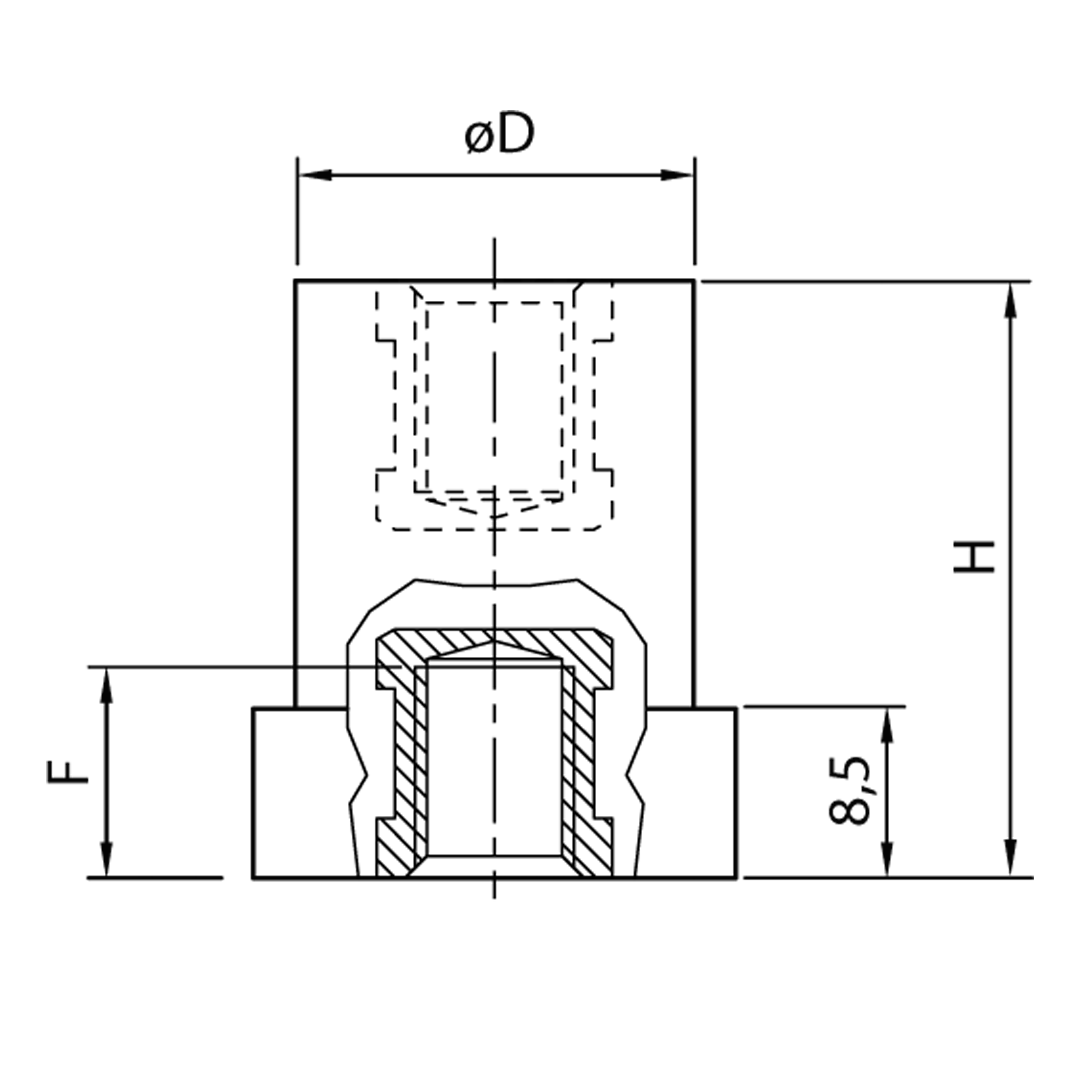

CodiceRiferimentoH (mm)MF (mm)
+ISO2120CLN 16M4-2016M44
| |

Specifiche:
Pezzi nella confezione: 50
Peso (kg): 0.014
Ch (mm): 21
Tipo: 6 lati
ØD (mm): 20
Nm*: 3

Carico di rottura (kN):
R.T. (kN): 2
R.C. (kN): 42
R.F. (kN): 1
+ISO2125CLN 16M5-2016M55
| |

Specifiche:
Pezzi nella confezione: 50
Peso (kg): 0.014
Ch (mm): 21
Tipo: 6 lati
ØD (mm): 20
Nm*: 6

Carico di rottura (kN):
R.T. (kN): 3
R.C. (kN): 42
R.F. (kN): 1.5
+ISO2130CLN 16M6-2016M65
| |

Specifiche:
Pezzi nella confezione: 50
Peso (kg): 0.014
Ch (mm): 21
Tipo: 6 lati
ØD (mm): 20
Nm*: 6

Carico di rottura (kN):
R.T. (kN): 3.5
R.C. (kN): 42
R.F. (kN): 1.5
+ISO2135CLN 20M5-2020M55
| |

Specifiche:
Pezzi nella confezione: 50
Peso (kg): 0.015
Ch (mm): 21
Tipo: 6 lati
ØD (mm): 20
Nm*: 6

Carico di rottura (kN):
R.T. (kN): 4
R.C. (kN): 45
R.F. (kN): 2
+ISO2140CLN 20M6-2020M65
| |

Specifiche:
Pezzi nella confezione: 50
Peso (kg): 0.015
Ch (mm): 21
Tipo: 6 lati
ØD (mm): 20
Nm*: 8

Carico di rottura (kN):
R.T. (kN): 4.5
R.C. (kN): 45
R.F. (kN): 2.8
+ISO2145CLN 25M4-2025M44
| |

Specifiche:
Pezzi nella confezione: 50
Peso (kg): 0.016
Ch (mm): 21
Tipo: 6 lati
ØD (mm): 20
Nm*: 3

Carico di rottura (kN):
R.T. (kN): 3
R.C. (kN): 47
R.F. (kN): 1.5
+ISO2150CLN 25M5-2025M55
| |

Specifiche:
Pezzi nella confezione: 50
Peso (kg): 0.017
Ch (mm): 21
Tipo: 6 lati
ØD (mm): 20
Nm*: 6

Carico di rottura (kN):
R.T. (kN): 4
R.C. (kN): 47
R.F. (kN): 2
+ISO2155CLN 25M6-2025M65
| |

Specifiche:
Pezzi nella confezione: 50
Peso (kg): 0.018
Ch (mm): 21
Tipo: 6 lati
ØD (mm): 20
Nm*: 8

Carico di rottura (kN):
R.T. (kN): 5.5
R.C. (kN): 47
R.F. (kN): 3.5
+ISO2160CLN 25M8-2025M85
| |

Specifiche:
Pezzi nella confezione: 50
Peso (kg): 0.018
Ch (mm): 21
Tipo: 6 lati
ØD (mm): 20
Nm*: 25

Carico di rottura (kN):
R.T. (kN): 5.5
R.C. (kN): 47
R.F. (kN): 3.5
+ISO2165CLN 30M5-2030M59
| |

Specifiche:
Pezzi nella confezione: 50
Peso (kg): 0.027
Ch (mm): 21
Tipo: 6 lati
ØD (mm): 20
Nm*: 6

Carico di rottura (kN):
R.T. (kN): 7
R.C. (kN): 50
R.F. (kN): 3.7
+ISO2170CLN 30M6-2030M69
| |

Specifiche:
Pezzi nella confezione: 50
Peso (kg): 0.026
Ch (mm): 21
Tipo: 6 lati
ØD (mm): 20
Nm*: 10

Carico di rottura (kN):
R.T. (kN): 7
R.C. (kN): 50
R.F. (kN): 3.7
+ISO2175CLN 30M8-2030M89
| |

Specifiche:
Pezzi nella confezione: 50
Peso (kg): 0.024
Ch (mm): 21
Tipo: 6 lati
ØD (mm): 20
Nm*: 25

Carico di rottura (kN):
R.T. (kN): 7
R.C. (kN): 50
R.F. (kN): 3.7
+ISO2180CLN 35M5-2035M59
| |

Specifiche:
Pezzi nella confezione: 50
Peso (kg): 0.03
Ch (mm): 21
Tipo: 6 lati
ØD (mm): 20
Nm*: 6

Carico di rottura (kN):
R.T. (kN): 7
R.C. (kN): 50
R.F. (kN): 3.5
+ISO2185CLN 35M6-2035M69
| |

Specifiche:
Pezzi nella confezione: 50
Peso (kg): 0.029
Ch (mm): 21
Tipo: 6 lati
ØD (mm): 20
Nm*: 10

Carico di rottura (kN):
R.T. (kN): 8
R.C. (kN): 50
R.F. (kN): 3.5
+ISO2190CLN 35M8-2035M89
| |

Specifiche:
Pezzi nella confezione: 50
Peso (kg): 0.026
Ch (mm): 21
Tipo: 6 lati
ØD (mm): 20
Nm*: 25

Carico di rottura (kN):
R.T. (kN): 8
R.C. (kN): 50
R.F. (kN): 3.5
+ISO2195CLN 40M5-2040M59
| |

Specifiche:
Pezzi nella confezione: 50
Peso (kg): 0.03
Ch (mm): 21
Tipo: 6 lati
ØD (mm): 20
Nm*: 6

Carico di rottura (kN):
R.T. (kN): 8
R.C. (kN): 50
R.F. (kN): 3
+ISO2200CLN 40M6-2040M69
| |

Specifiche:
Pezzi nella confezione: 50
Peso (kg): 0.03
Ch (mm): 21
Tipo: 6 lati
ØD (mm): 20
Nm*: 10

Carico di rottura (kN):
R.T. (kN): 8
R.C. (kN): 50
R.F. (kN): 3
+ISO2205CLN 40M8-2040M89
| |

Specifiche:
Pezzi nella confezione: 50
Peso (kg): 0.028
Ch (mm): 21
Tipo: 6 lati
ØD (mm): 20
Nm*: 25

Carico di rottura (kN):
R.T. (kN): 8
R.C. (kN): 50
R.F. (kN): 3
+ISO2210CLN 45M5-2045M59
| |

Specifiche:
Pezzi nella confezione: 25
Peso (kg): 0.033
Ch (mm): 21
Tipo: 6 lati
ØD (mm): 20
Nm*: 6

Carico di rottura (kN):
R.T. (kN): 8
R.C. (kN): 47
R.F. (kN): 2.6
+ISO2215CLN 45M6-2045M69
| |

Specifiche:
Pezzi nella confezione: 25
Peso (kg): 0.031
Ch (mm): 21
Tipo: 6 lati
ØD (mm): 20
Nm*: 10

Carico di rottura (kN):
R.T. (kN): 8
R.C. (kN): 47
R.F. (kN): 2.6
+ISO2220CLN 45M8-2045M89
| |

Specifiche:
Pezzi nella confezione: 25
Peso (kg): 0.03
Ch (mm): 21
Tipo: 6 lati
ØD (mm): 20
Nm*: 25

Carico di rottura (kN):
R.T. (kN): 8
R.C. (kN): 47
R.F. (kN): 2.6
+ISO2225CLN 50M5-2050M59
| |

Specifiche:
Pezzi nella confezione: 25
Peso (kg): 0.032
Ch (mm): 21
Tipo: 6 lati
ØD (mm): 20
Nm*: 6

Carico di rottura (kN):
R.T. (kN): 8
R.C. (kN): 45
R.F. (kN): 2.2
+ISO2230CLN 50M6-2050M69
| |

Specifiche:
Pezzi nella confezione: 25
Peso (kg): 0.034
Ch (mm): 21
Tipo: 6 lati
ØD (mm): 20
Nm*: 10

Carico di rottura (kN):
R.T. (kN): 8
R.C. (kN): 45
R.F. (kN): 2.2
+ISO2235CLN 50M8-2050M89
| |

Specifiche:
Pezzi nella confezione: 25
Peso (kg): 0.033
Ch (mm): 21
Tipo: 6 lati
ØD (mm): 20
Nm*: 25

Carico di rottura (kN):
R.T. (kN): 8
R.C. (kN): 45
R.F. (kN): 2.2
+ISO2240CLN 30M6-3030M611
| |

Specifiche:
Pezzi nella confezione: 50
Peso (kg): 0.039
Ch (mm): 30
Tipo: 6 lati
ØD (mm): 30
Nm*: 10

Carico di rottura (kN):
R.T. (kN): 10
R.C. (kN): 70
R.F. (kN): 5
+ISO2245CLN 30M8-3030M89
| |

Specifiche:
Pezzi nella confezione: 50
Peso (kg): 0.037
Ch (mm): 30
Tipo: 6 lati
ØD (mm): 30
Nm*: 25

Carico di rottura (kN):
R.T. (kN): 12
R.C. (kN): 80
R.F. (kN): 5.5
+ISO2250CLN 35M6-3035M611
| |

Specifiche:
Pezzi nella confezione: 50
Peso (kg): 0.041
Ch (mm): 30
Tipo: 6 lati
ØD (mm): 30
Nm*: 10

Carico di rottura (kN):
R.T. (kN): 11
R.C. (kN): 75
R.F. (kN): 5
+ISO2255CLN 35M8-3035M811
| |

Specifiche:
Pezzi nella confezione: 50
Peso (kg): 0.039
Ch (mm): 30
Tipo: 6 lati
ØD (mm): 30
Nm*: 25

Carico di rottura (kN):
R.T. (kN): 14
R.C. (kN): 85
R.F. (kN): 5.5
+ISO2256CLN 40M6-3040M611
| |

Specifiche:
Pezzi nella confezione: 25
Peso (kg): 0.061
Ch (mm): 30
Tipo: 6 lati
ØD (mm): 30
Nm*: 10

Carico di rottura (kN):
R.T. (kN): 11
R.C. (kN): 75
R.F. (kN): 4.5
+ISO2257CLN 40M8-3040M811
| |

Specifiche:
Pezzi nella confezione: 25
Peso (kg): 0.061
Ch (mm): 30
Tipo: 6 lati
ØD (mm): 30
Nm*: 25

Carico di rottura (kN):
R.T. (kN): 14
R.C. (kN): 85
R.F. (kN): 4.8
+ISO2260CLN 45M6-3045M615
| |

Specifiche:
Pezzi nella confezione: 25
Peso (kg): 0.082
Ch (mm): 30
Tipo: 6 lati
ØD (mm): 30
Nm*: 10

Carico di rottura (kN):
R.T. (kN): 12
R.C. (kN): 90
R.F. (kN): 4.2
+ISO2265CLN 45M8-3045M815
| |

Specifiche:
Pezzi nella confezione: 25
Peso (kg): 0.078
Ch (mm): 30
Tipo: 6 lati
ØD (mm): 30
Nm*: 25

Carico di rottura (kN):
R.T. (kN): 16
R.C. (kN): 90
R.F. (kN): 4.2
+ISO2266CLN 50M6-3050M615
| |

Specifiche:
Pezzi nella confezione: 25
Peso (kg): 0.087
Ch (mm): 30
Tipo: 6 lati
ØD (mm): 30
Nm*: 10

Carico di rottura (kN):
R.T. (kN): 12
R.C. (kN): 80
R.F. (kN): 3.8
+ISO2267CLN 50M8-3050M815
| |

Specifiche:
Pezzi nella confezione: 25
Peso (kg): 0.083
Ch (mm): 30
Tipo: 6 lati
ØD (mm): 30
Nm*: 25

Carico di rottura (kN):
R.T. (kN): 16
R.C. (kN): 80
R.F. (kN): 3.8
+ISO2270CLN 55M6-3055M615
| |

Specifiche:
Pezzi nella confezione: 25
Peso (kg): 0.094
Ch (mm): 30
Tipo: 6 lati
ØD (mm): 30
Nm*: 10

Carico di rottura (kN):
R.T. (kN): 11
R.C. (kN): 75
R.F. (kN): 3.5
+ISO2275CLN 55M8-3055M815
| |

Specifiche:
Pezzi nella confezione: 25
Peso (kg): 0.091
Ch (mm): 30
Tipo: 6 lati
ØD (mm): 30
Nm*: 25

Carico di rottura (kN):
R.T. (kN): 13
R.C. (kN): 75
R.F. (kN): 3.5
+ISO2280CLN 65M6-3065M615
| |

Specifiche:
Pezzi nella confezione: 25
Peso (kg): 0.104
Ch (mm): 30
Tipo: 6 lati
ØD (mm): 30
Nm*: 10

Carico di rottura (kN):
R.T. (kN): 9.5
R.C. (kN): 70
R.F. (kN): 3
+ISO2285CLN 65M8-3065M815
| |

Specifiche:
Pezzi nella confezione: 25
Peso (kg): 0.104
Ch (mm): 30
Tipo: 6 lati
ØD (mm): 30
Nm*: 25

Carico di rottura (kN):
R.T. (kN): 9.5
R.C. (kN): 70
R.F. (kN): 3
+ISO2290CLN 70M6-3070M615
| |

Specifiche:
Pezzi nella confezione: 25
Peso (kg): 0.109
Ch (mm): 30
Tipo: 6 lati
ØD (mm): 30
Nm*: 10

Carico di rottura (kN):
R.T. (kN): 9
R.C. (kN): 65
R.F. (kN): 2.8
+ISO2295CLN 70M8-3070M815
| |

Specifiche:
Pezzi nella confezione: 25
Peso (kg): 0.098
Ch (mm): 30
Tipo: 6 lati
ØD (mm): 30
Nm*: 25

Carico di rottura (kN):
R.T. (kN): 9
R.C. (kN): 65
R.F. (kN): 2.8
