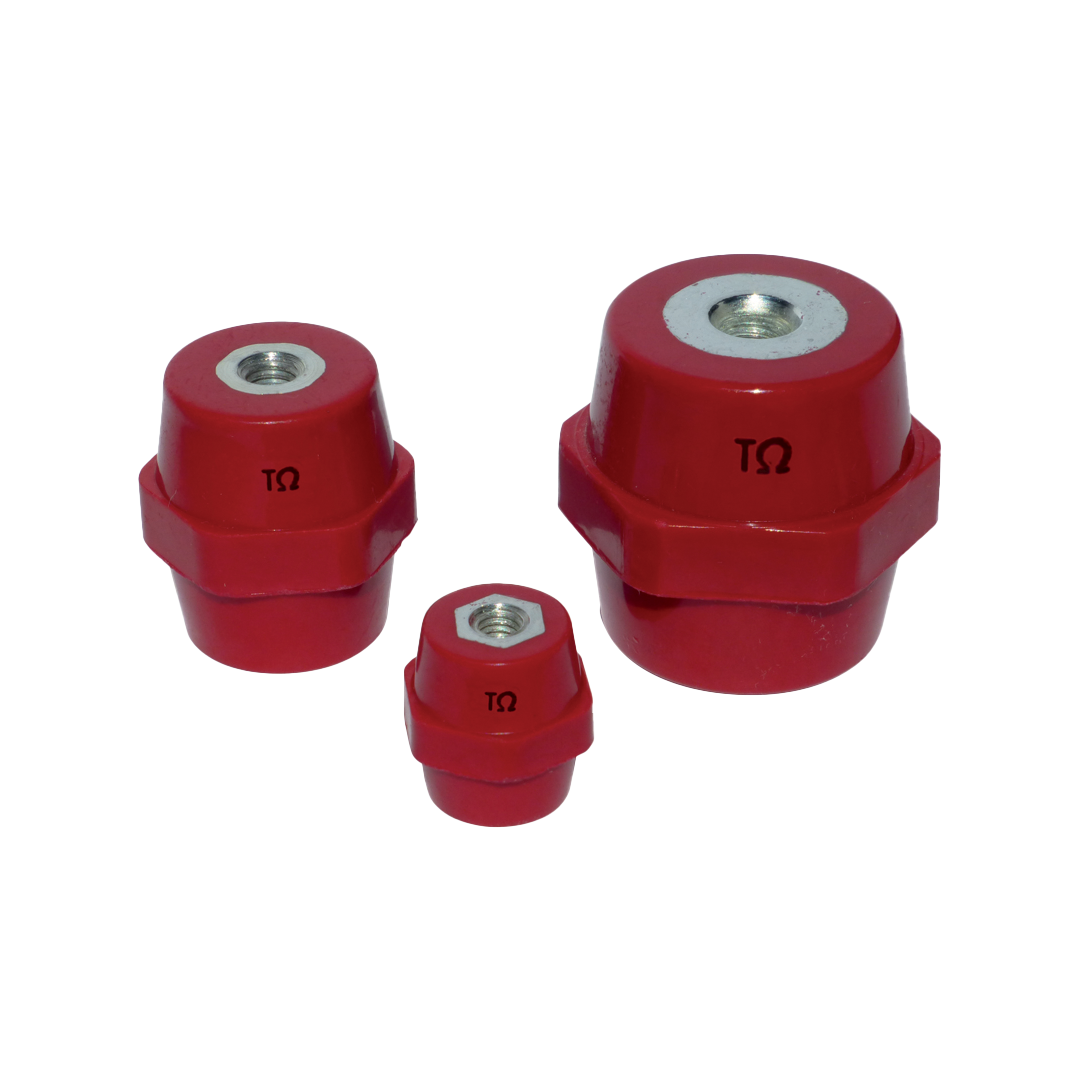

ΩCOMPHREX – Isolatori in poliestere

Caratteristiche Tecniche
Isolante:
Materiale: poliestere termoindurente rinforzato in fibra vetro
Colore: rosso RAL 3031
Autoestinguenza: UL 94-V0

Inserti filettati:
Acciaio zincato

Prodotto finito:
Tensione nominale: 1000 V AC / 1500 V DC
Temperatura di lavoro: −40 °C ÷ +130 °C

R.T. = carico di rottura a trazione
R.C. = carico di rottura a compressione
R.F. = carico di rottura a flessione

*Valori massimi di coppia consigliati per viti di classe di resistenza 8.8

←
→
CodiceRiferimentoH (mm)MF (mm)
+CPH2000CPH 16M416M45
| |

Specifiche:
Pezzi nella confezione: 50
Peso (kg): 0.007
Ch (mm): 15
Tipo: 6 lati
ØD (mm): 12
E (mm): 4
Nm*: 3

Carico di rottura (kN):
R.T. (kN): 1.5
R.C. (kN): 15
R.F. (kN): 1
+CPH2005CPH 20M420M46
| |

Specifiche:
Pezzi nella confezione: 25
Peso (kg): 0.014
Ch (mm): 19
Tipo: 6 lati
ØD (mm): 16
E (mm): 5
Nm*: 3

Carico di rottura (kN):
R.T. (kN): 2
R.C. (kN): 20
R.F. (kN): 1.5
+CPH2007CPH 20M520M56
| |

Specifiche:
Pezzi nella confezione: 25
Peso (kg): 0.014
Ch (mm): 19
Tipo: 6 lati
ØD (mm): 16
E (mm): 5
Nm*: 6

Carico di rottura (kN):
R.T. (kN): 2
R.C. (kN): 20
R.F. (kN): 1.5
+CPH2010CPH 20M620M66
| |

Specifiche:
Pezzi nella confezione: 25
Peso (kg): 0.012
Ch (mm): 19
Tipo: 6 lati
ØD (mm): 16
E (mm): 5
Nm*: 6

Carico di rottura (kN):
R.T. (kN): 2.4
R.C. (kN): 20
R.F. (kN): 2.4
+CPH2015CPH 25M525M57
| |

Specifiche:
Pezzi nella confezione: 20
Peso (kg): 0.019
Ch (mm): 22
Tipo: 6 lati
ØD (mm): 18
E (mm): 6
Nm*: 6

Carico di rottura (kN):
R.T. (kN): 2.4
R.C. (kN): 29
R.F. (kN): 2.2
+CPH2020CPH 25M625M67
| |

Specifiche:
Pezzi nella confezione: 20
Peso (kg): 0.022
Ch (mm): 22
Tipo: 6 lati
ØD (mm): 18
E (mm): 6
Nm*: 10

Carico di rottura (kN):
R.T. (kN): 3.4
R.C. (kN): 29
R.F. (kN): 2.2
+CPH2025CPH 30M630M610
| |

Specifiche:
Pezzi nella confezione: 10
Peso (kg): 0.064
Ch (mm): 30
Tipo: 6 lati
ØD (mm): 25
E (mm): 7
Nm*: 10

Carico di rottura (kN):
R.T. (kN): 5.8
R.C. (kN): 59
R.F. (kN): 4.6
+CPH2030CPH 30M830M810
| |

Specifiche:
Pezzi nella confezione: 10
Peso (kg): 0.062
Ch (mm): 30
Tipo: 6 lati
ØD (mm): 25
E (mm): 7
Nm*: 20

Carico di rottura (kN):
R.T. (kN): 5.8
R.C. (kN): 59
R.F. (kN): 3.9
+CPH2035CPH 35M635M612
| |

Specifiche:
Pezzi nella confezione: 10
Peso (kg): 0.083
Ch (mm): 32
Tipo: 6 lati
ØD (mm): 28
E (mm): 10
Nm*: 10

Carico di rottura (kN):
R.T. (kN): 7.1
R.C. (kN): 90
R.F. (kN): 4
+CPH2040CPH 35M835M812
| |

Specifiche:
Pezzi nella confezione: 10
Peso (kg): 0.081
Ch (mm): 32
Tipo: 6 lati
ØD (mm): 28
E (mm): 10
Nm*: 25

Carico di rottura (kN):
R.T. (kN): 7.1
R.C. (kN): 90
R.F. (kN): 5.1
+CPH2045CPH 35M1035M1012
| |

Specifiche:
Pezzi nella confezione: 10
Peso (kg): 0.077
Ch (mm): 32
Tipo: 6 lati
ØD (mm): 28
E (mm): 10
Nm*: 30

Carico di rottura (kN):
R.T. (kN): 7.1
R.C. (kN): 90
R.F. (kN): 4.8
+CPH2046CPH 35M8W35M812
| |

Specifiche:
Pezzi nella confezione: 10
Peso (kg): 0.109
Ch (mm): 41
Tipo: 6 lati
ØD (mm): 35
E (mm): 10
Nm*: 25

Carico di rottura (kN):
R.T. (kN): 7.9
R.C. (kN): 130
R.F. (kN): 6.7
+CPH2048CPH 35M10W35M1012
| |

Specifiche:
Pezzi nella confezione: 10
Peso (kg): 0.108
Ch (mm): 41
Tipo: 6 lati
ØD (mm): 35
E (mm): 10
Nm*: 40

Carico di rottura (kN):
R.T. (kN): 7.9
R.C. (kN): 130
R.F. (kN): 6.7
+CPH2050CPH 40M640M612
| |

Specifiche:
Pezzi nella confezione: 10
Peso (kg): 0.126
Ch (mm): 41
Tipo: 6 lati
ØD (mm): 34
E (mm): 12
Nm*: 10

Carico di rottura (kN):
R.T. (kN): 9
R.C. (kN): 120
R.F. (kN): 5
+CPH2055CPH 40M840M815
| |

Specifiche:
Pezzi nella confezione: 10
Peso (kg): 0.127
Ch (mm): 41
Tipo: 6 lati
ØD (mm): 34
E (mm): 12
Nm*: 25

Carico di rottura (kN):
R.T. (kN): 9
R.C. (kN): 120
R.F. (kN): 5
+CPH2060CPH 40M1040M1015
| |

Specifiche:
Pezzi nella confezione: 10
Peso (kg): 0.122
Ch (mm): 41
Tipo: 6 lati
ØD (mm): 34
E (mm): 12
Nm*: 50

Carico di rottura (kN):
R.T. (kN): 8
R.C. (kN): 120
R.F. (kN): 5
+CPH2065CPH 45M645M612
| |

Specifiche:
Pezzi nella confezione: 10
Peso (kg): 0.173
Ch (mm): 46
Tipo: 6 lati
ØD (mm): 39
E (mm): 13
Nm*: 10

Carico di rottura (kN):
R.T. (kN): 9
R.C. (kN): 140
R.F. (kN): 5.4
+CPH2070CPH 45M845M815
| |

Specifiche:
Pezzi nella confezione: 10
Peso (kg): 0.166
Ch (mm): 46
Tipo: 6 lati
ØD (mm): 39
E (mm): 13
Nm*: 25

Carico di rottura (kN):
R.T. (kN): 9
R.C. (kN): 140
R.F. (kN): 6.5
+CPH2075CPH 45M1045M1015
| |

Specifiche:
Pezzi nella confezione: 10
Peso (kg): 0.165
Ch (mm): 46
Tipo: 6 lati
ØD (mm): 39
E (mm): 13
Nm*: 50

Carico di rottura (kN):
R.T. (kN): 11
R.C. (kN): 140
R.F. (kN): 6.5
+CPH2080CPH 50M650M612
| |

Specifiche:
Pezzi nella confezione: 10
Peso (kg): 0.178
Ch (mm): 46
Tipo: 6 lati
ØD (mm): 37
E (mm): 10
Nm*: 10

Carico di rottura (kN):
R.T. (kN): 11
R.C. (kN): 120
R.F. (kN): 4.8
+CPH2085CPH 50M850M815
| |

Specifiche:
Pezzi nella confezione: 10
Peso (kg): 0.172
Ch (mm): 46
Tipo: 6 lati
ØD (mm): 37
E (mm): 10
Nm*: 25

Carico di rottura (kN):
R.T. (kN): 11
R.C. (kN): 120
R.F. (kN): 5.5
+CPH2090CPH 50 M1050M1015
| |

Specifiche:
Pezzi nella confezione: 10
Peso (kg): 0.168
Ch (mm): 46
Tipo: 6 lati
ØD (mm): 37
E (mm): 10
Nm*: 50

Carico di rottura (kN):
R.T. (kN): 11
R.C. (kN): 120
R.F. (kN): 5.5
+CPH2093CPH 50M12W50M1220
| |

Specifiche:
Pezzi nella confezione: 10
Peso (kg): 0.24
Ch (mm): 50
Tipo: 6 lati
ØD (mm): 45
E (mm): 15
Nm*: 85

Carico di rottura (kN):
R.T. (kN): 12.5
R.C. (kN): 160
R.F. (kN): 7.2
+CPH2095CPH 60M860M815
| |

Specifiche:
Pezzi nella confezione: 4
Peso (kg): 0.33
Ch (mm): 60
Tipo: 6 lati
ØD (mm): 49
E (mm): 15
Nm*: 25

Carico di rottura (kN):
R.T. (kN): 14
R.C. (kN): 180
R.F. (kN): 7.5
+CPH2100CPH 60M1060M1020
| |

Specifiche:
Pezzi nella confezione: 4
Peso (kg): 0.33
Ch (mm): 60
Tipo: 6 lati
ØD (mm): 49
E (mm): 15
Nm*: 50

Carico di rottura (kN):
R.T. (kN): 14
R.C. (kN): 180
R.F. (kN): 7.5
+CPH2102CPH 65M1065M1020
| |

Specifiche:
Pezzi nella confezione: 10
Peso (kg): 0.17
Ch (mm): 41
Tipo: 6 lati
ØD (mm): 32
E (mm): 12
Nm*: 40

Carico di rottura (kN):
R.T. (kN): 15
R.C. (kN): 120
R.F. (kN): 10
+CPH2101CPH 70M1070M1020
| |

Specifiche:
Pezzi nella confezione: 4
Peso (kg): 0.409
Ch (mm): 60
Tipo: 6 lati
ØD (mm): 52
E (mm): 14
Nm*: 50

Carico di rottura (kN):
R.T. (kN): 15
R.C. (kN): 170
R.F. (kN): 8
+CPH2103CPH 70M1270M1220
| |

Specifiche:
Pezzi nella confezione: 4
Peso (kg): 0.4
Ch (mm): 60
Tipo: 6 lati
ØD (mm): 52
E (mm): 14
Nm*: 85

Carico di rottura (kN):
R.T. (kN): 18
R.C. (kN): 170
R.F. (kN): 8
+CPH2104CPH 75M1075M1020
| |

Specifiche:
Pezzi nella confezione: 10
Peso (kg): 0.267
Ch (mm): 50
Tipo: 6 lati
ØD (mm): 38
E (mm): 16
Nm*: 50

Carico di rottura (kN):
R.T. (kN): 18
R.C. (kN): 120
R.F. (kN): 13
+CPH2105CPH 75M1275M1220
| |

Specifiche:
Pezzi nella confezione: 10
Peso (kg): 0.299
Ch (mm): 50
Tipo: 6 lati
ØD (mm): 38
E (mm): 16
Nm*: 85

Carico di rottura (kN):
R.T. (kN): 14
R.C. (kN): 120
R.F. (kN): 6.5
+CPH2112CPH 80M1280M1220
| |

Specifiche:
Pezzi nella confezione: 3
Peso (kg): 0.485
Ch (mm): 65
Tipo: 6 lati
ØD (mm): 52
E (mm): 16
Nm*: 85

Carico di rottura (kN):
R.T. (kN): 18
R.C. (kN): > 200
R.F. (kN): 10
+CPH2115CPH 100M12100M1225
| |

Specifiche:
Pezzi nella confezione: 2
Peso (kg): 0.535
Ch (mm): 65
Tipo: 6 lati
ØD (mm): 52
E (mm): 18
Nm*: 85

Carico di rottura (kN):
R.T. (kN): 20
R.C. (kN): > 200
R.F. (kN): 9
+CPH2117CPH 100M16100M1625
| |

Specifiche:
Pezzi nella confezione: 2
Peso (kg): 0.52
Ch (mm): 65
Tipo: 6 lati
ØD (mm): 52
E (mm): 18
Nm*: 200

Carico di rottura (kN):
R.T. (kN): 20
R.C. (kN): > 200
R.F. (kN): 9
