Ω TOP - Portabarre universale

Profilo di supporto

Set blocchetti e viteria

Set blocchetti e viteria ΩTOP 4/10

Kit portabarre

Accessori

Il portabarre Ω TOP si costruisce grazie all’impiego di due codici:
1) profilo di supporto e fissaggio in alluminio,
2) set blocchetti/viteria contenente tutto il necessario alla realizzazione di un portabarre. La viteria è in acciaio zincato.
Per tutti i portabarre sono disponibili accessori quali:
– tubetto isolante in PA12, consigliato per configurazioni ad interasse minimo tra le fasi
– staffe di fissaggio profilo per omnibus orizzontale e risalite verticali
(utilizzabili anche per compensare il disassamento tra sistemi barre diversi).

I SET BLOCCHETTI E VITERIA Ω TOP 4/10 hanno inclusi accessori come i tubetti in PA12 per isolare le barre filettate.

Sono inoltre disponibili alcune versioni di KIT PORTABARRE con il profilo già incluso, per profondità del quadro di 400 e 600 mm.

Caratteristiche Tecniche

– Distanza tra le fasi regolabile
– Eccezionale resistenza al corto circuito
– Elevata versatilità
– Set blocchetti con bulloneria
– Profilo di supporto preforato in alluminio amagnetico
– Barre spessore 5 e 10 mm

Certificazioni:
Conforme alla norma IEC 61439-2
CERTIFICATI ACAE-LOVAG

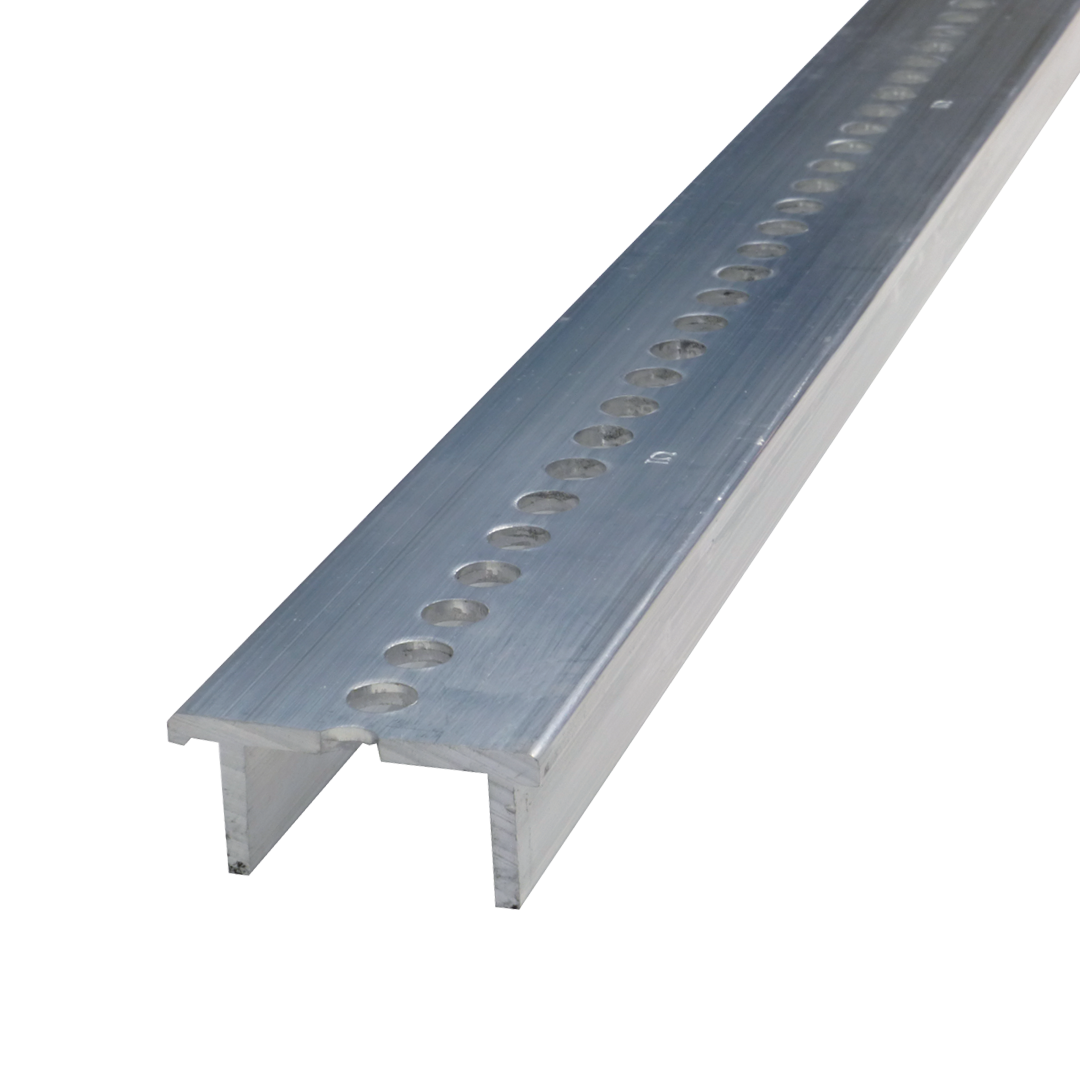

Profilo di supporto

Caratteristiche Tecniche

Materiale: amagnetico in lega di alluminio

EN AW-6060 T5

– Unico codice per tutte le configurazioni

– Realizzato in alluminio

– Lunghezza 2 metri

– Utilizzato doppio, grazie alla forma asimmetrica, consente di formare una struttura ad elevata resistenza meccanica (per grandi carichi orizzontali)

CodiceRiferimentoPeso (kg)
TOP1000TOP PR20001.2
Specifiche:
Pezzi nella confezione:
2
Schema tecnico TOP PR2000

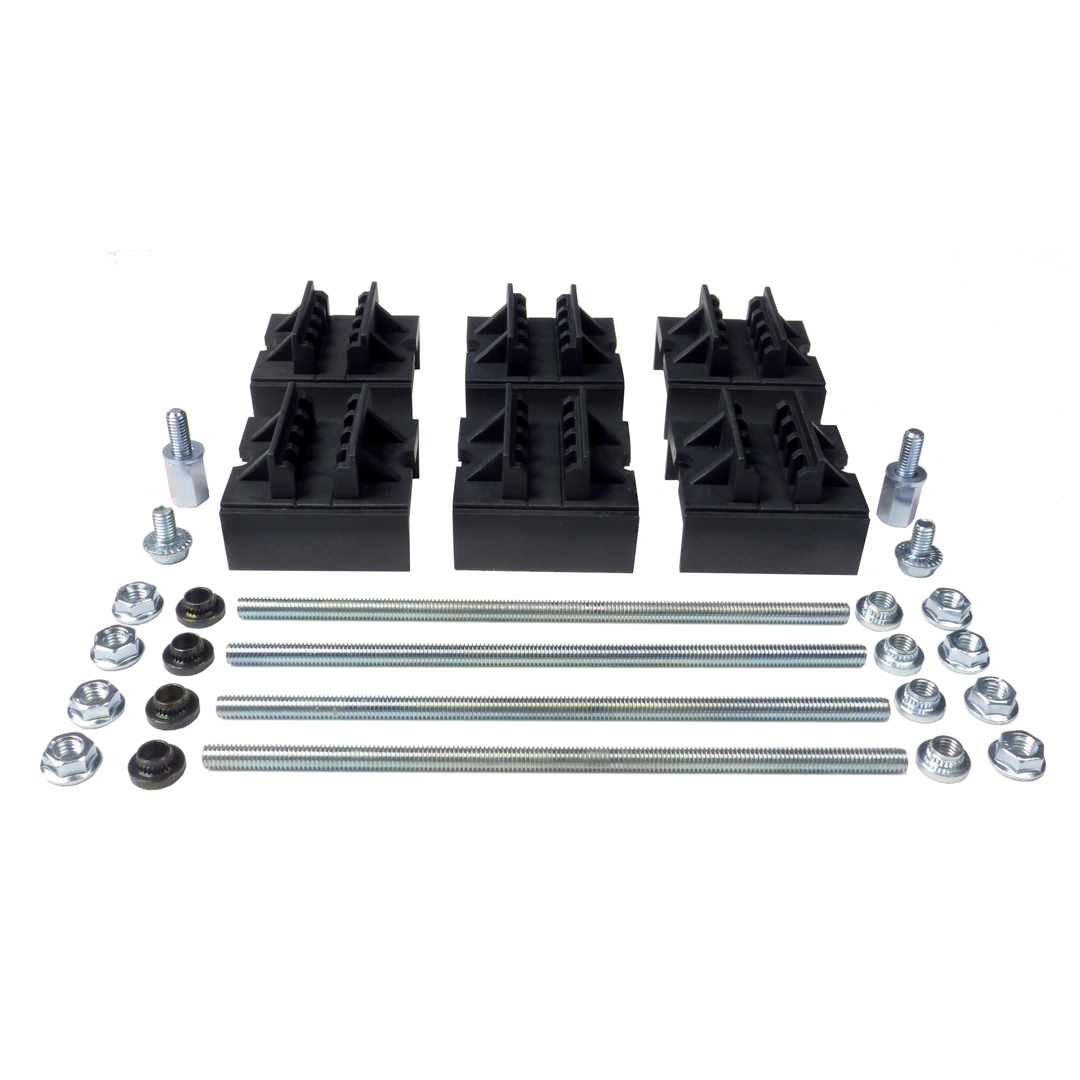

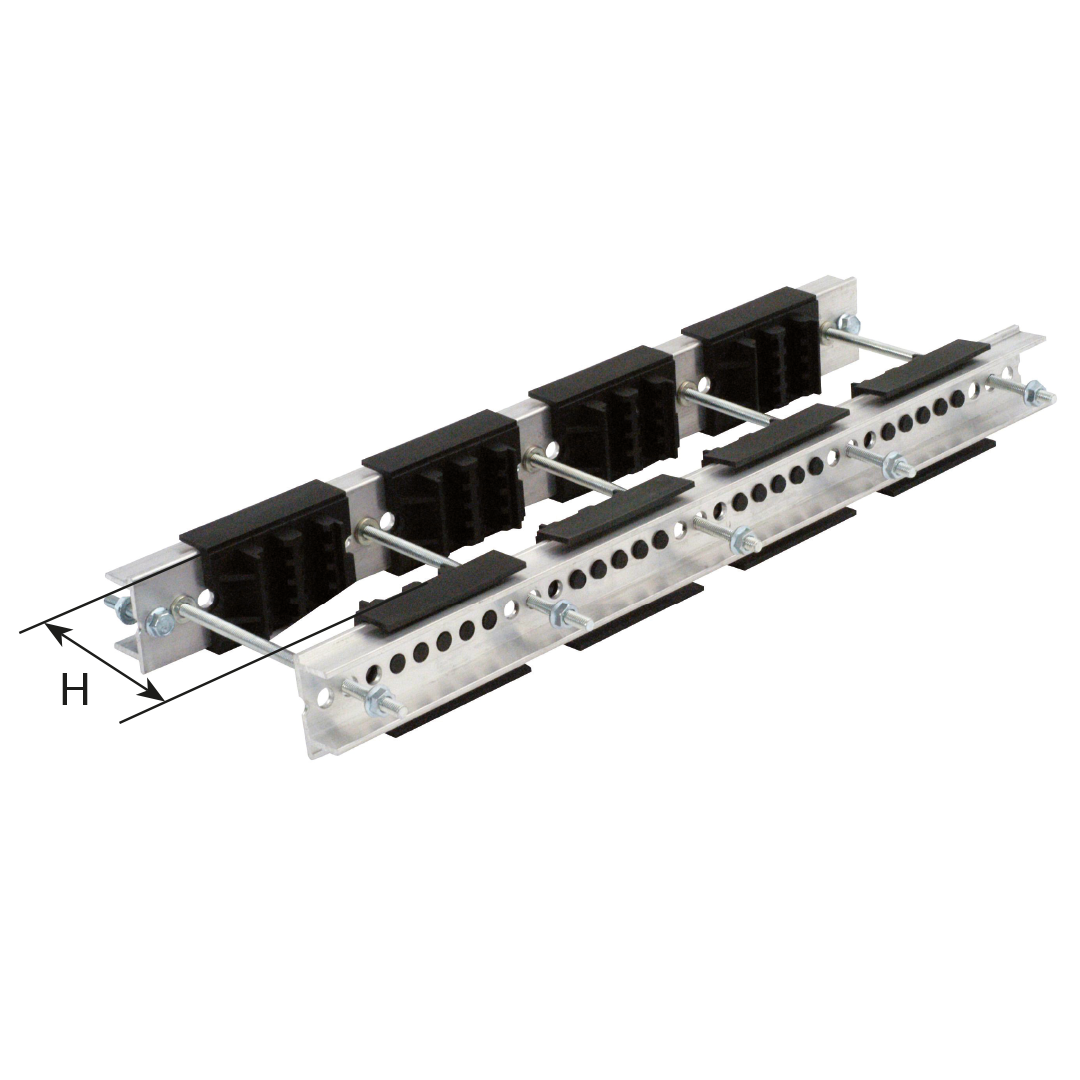

Set blocchetti e viteria

Caratteristiche Tecniche

Materiale: PA 6,6 rinforzato

35% fibra di vetro

Colore: nero

Autoestinguenza: UL 94-V0

*H = Larghezza barra

CodiceRiferimentoTipon° barreS (mm)H* min - max (mm)
TOP1040TOP 2/10TNT+N1÷21030-130
Specifiche:
Pezzi nella confezione:
1
n° totale blocchetti:
8
n° tiranti:
5
L (mm):
75
Schema tecnico TOP 2/10TN
TOP1045TOP 3/10TT1÷31030-130
Specifiche:
Pezzi nella confezione:
1
n° totale blocchetti:
6
n° tiranti:
4
L (mm):
100
Schema tecnico TOP 3/10T
TOP1050TOP 3/10TNT+N1÷31030-130
Specifiche:
Pezzi nella confezione:
1
n° totale blocchetti:
8
n° tiranti:
5
L (mm):
100
Schema tecnico TOP 3/10TN
TOP1005TOP 2/5TT1÷2530-130
Specifiche:
Pezzi nella confezione:
1
n° totale blocchetti:
6
n° tiranti:
4
L (mm):
50
Schema tecnico TOP 2/5T
TOP1010TOP 2/5TNT+N1÷2530-130
Specifiche:
Pezzi nella confezione:
1
n° totale blocchetti:
8
n° tiranti:
5
L (mm):
50
Schema tecnico TOP 2/5TN
TOP1015TOP 4/5TT1÷4530-130
Specifiche:
Pezzi nella confezione:
1
n° totale blocchetti:
6
n° tiranti:
4
L (mm):
75
Schema tecnico TOP 4/5T
TOP1020TOP 4/5TNT+N1÷4530-130
Specifiche:
Pezzi nella confezione:
1
n° totale blocchetti:
8
n° tiranti:
5
L (mm):
75
Schema tecnico TOP 4/5TN
TOP1025TOP 1/10TT11030-130
Specifiche:
Pezzi nella confezione:
1
n° totale blocchetti:
6
n° tiranti:
4
L (mm):
50
Schema tecnico TOP 1/10T
TOP1030TOP 1/10TNT+N11030-130
Specifiche:
Pezzi nella confezione:
1
n° totale blocchetti:
8
n° tiranti:
5
L (mm):
50
Schema tecnico TOP 1/10TN
TOP1035TOP 2/10TT1÷21030-130
Specifiche:
Pezzi nella confezione:
1
n° totale blocchetti:
6
n° tiranti:
4
L (mm):
75
Schema tecnico TOP 2/10T

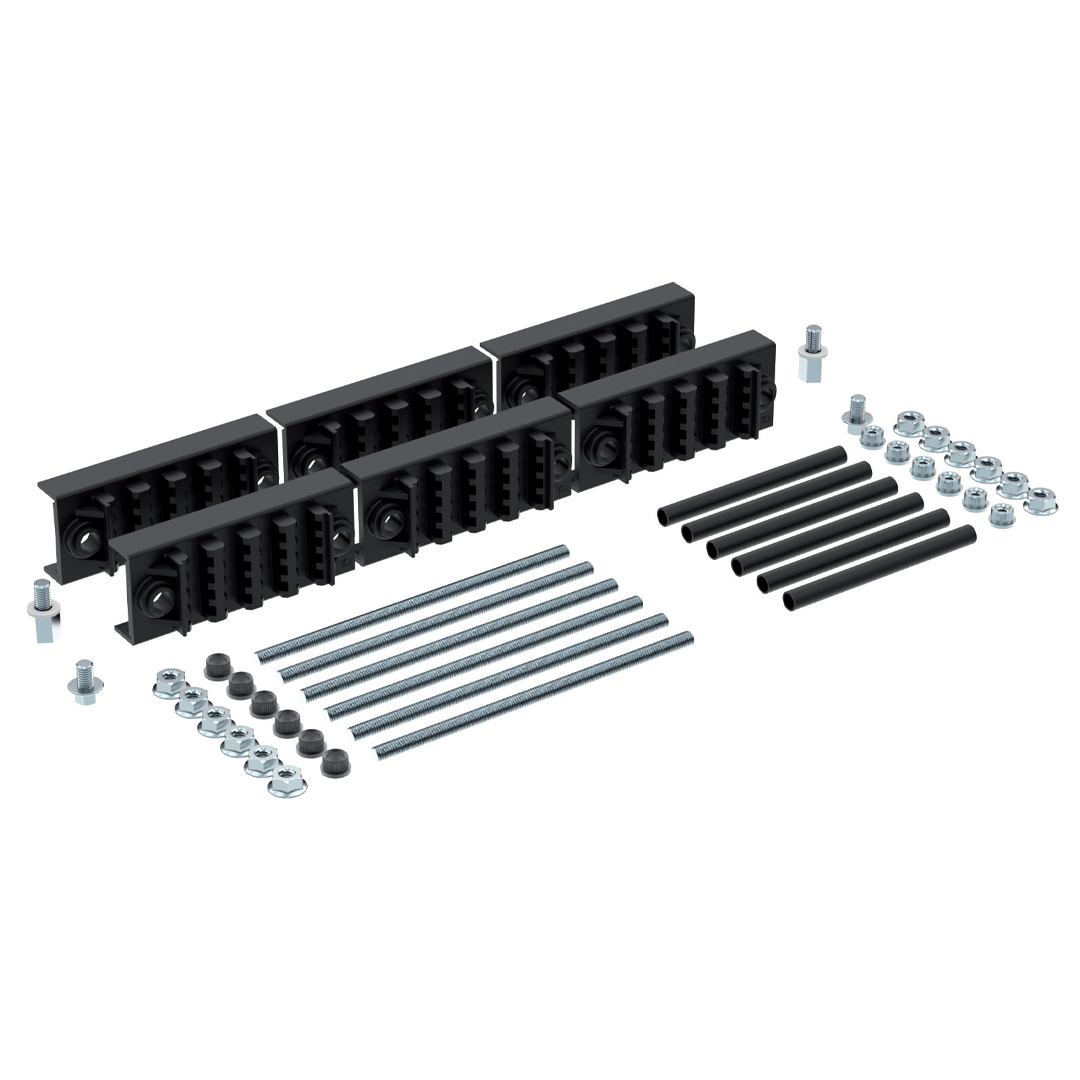

Set blocchetti e viteria Ω TOP 4/10

Caratteristiche Tecniche

Materiale: PA 6,6 rinforzato

35% fibra di vetro

Colore: nero

Autoestinguenza: UL 94-V0

I kit TOP1052 e TOP1053 includono anche i tubetti in PA12 per isolamento tiranti M8.

*H = Larghezza barra

CodiceRiferimentoTipon° barreS (mm)H* min - max (mm)
TOP1052TOP 4/10TT1÷41030-120
Specifiche:
Pezzi nella confezione:
1
n° totale blocchetti:
6
n° tiranti:
6
L (mm):
125
Schema tecnico TOP 4/10T
TOP1053TOP 4/10TNT+N1÷41030-120
Specifiche:
Pezzi nella confezione:
1
n° totale blocchetti:
8
n° tiranti:
8
L (mm):
125
Schema tecnico TOP 4/10TN

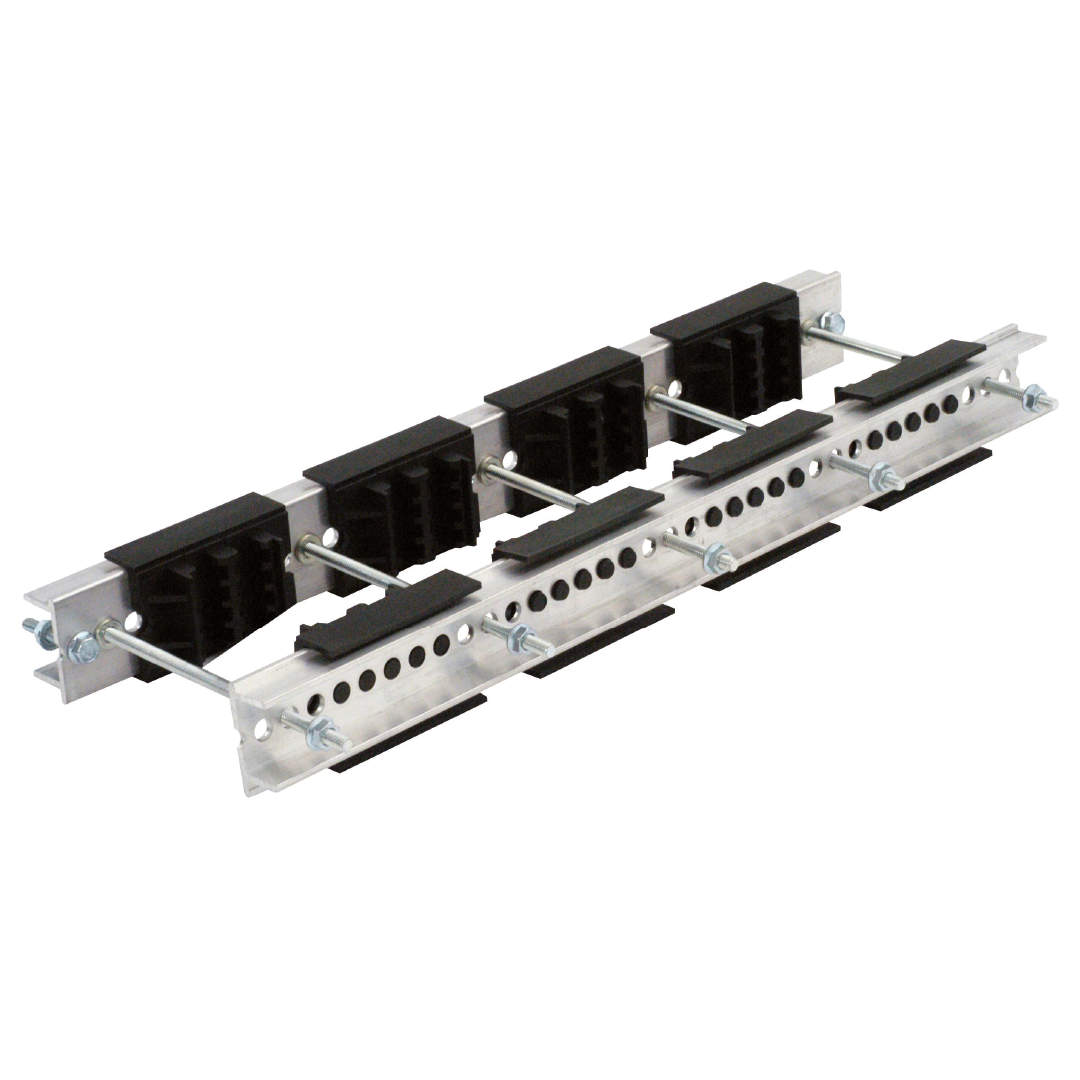

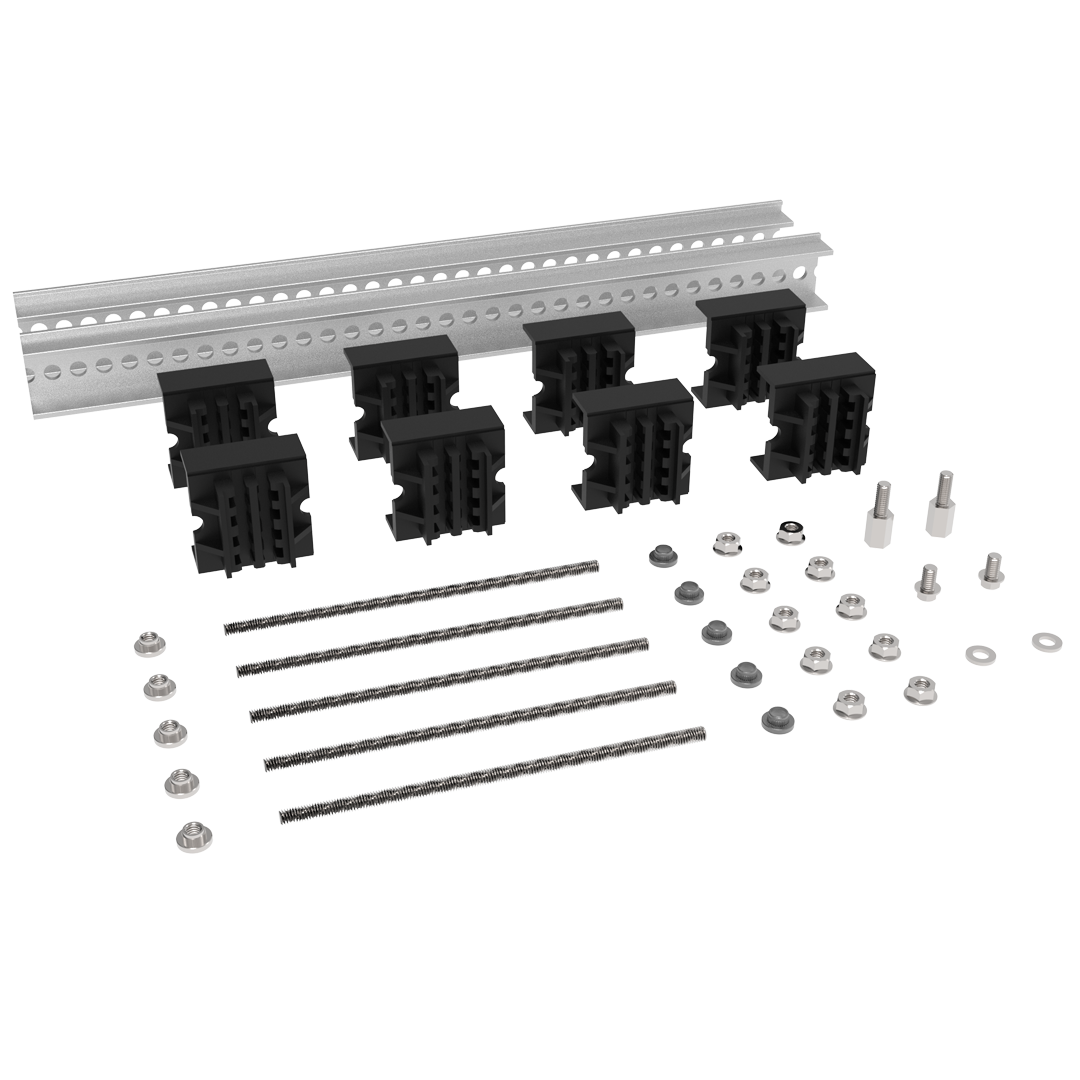

Kit portabarre

Caratteristiche Tecniche

Profilo: vedi TOP1000

Blocchetti

Materiale: PA 6,6 rinforzato 35% fibra di vetro

Colore: nero

Autoestinguenza: UL 94-V0

CodiceRiferimentoTipoAdatto per quadri di Profondità (mm)
TOP1060TOP 2/5TN-400T+N400
Specifiche:
Pezzi nella confezione:
1
TOP1065TOP 1/10TN-400T+N400
Specifiche:
Pezzi nella confezione:
1
TOP1070TOP 2/5TN-600T+N600
Specifiche:
Pezzi nella confezione:
1
TOP1075TOP 2/10TN-600T+N600
Specifiche:
Pezzi nella confezione:
1

Accessori

Caratteristiche Tecniche

Materiale TOP1055:PA12

Temperatura di lavoro: −40 °C ÷ +80 °C

Materiale TOP1100 – TOP1105: Acciaio zincato

CodiceRiferimentoDescrizione

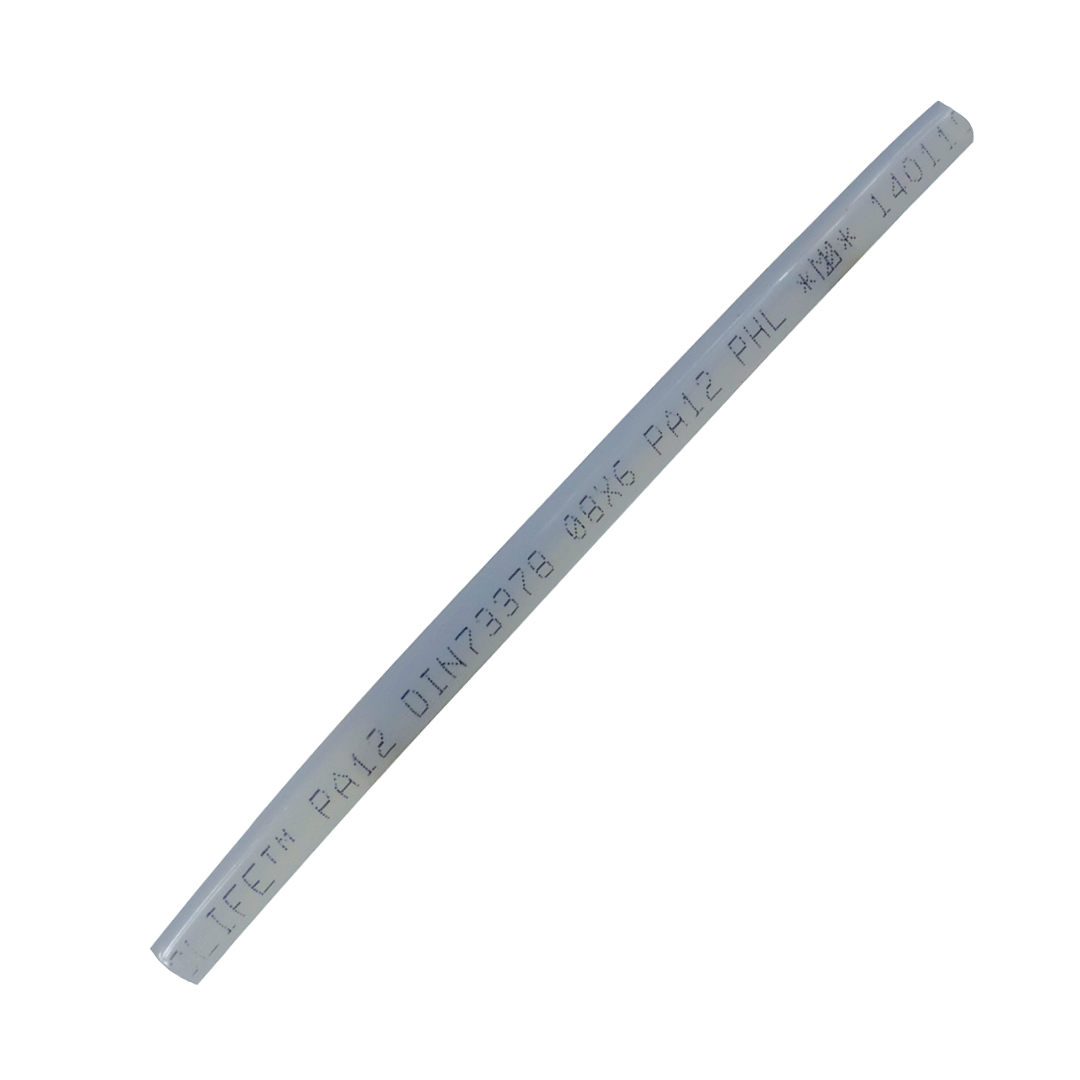

TOP1055TOP TItubetto per isolamento tirante Ø8x6, L = 140 mm
Specifiche:
Pezzi nella confezione:
100

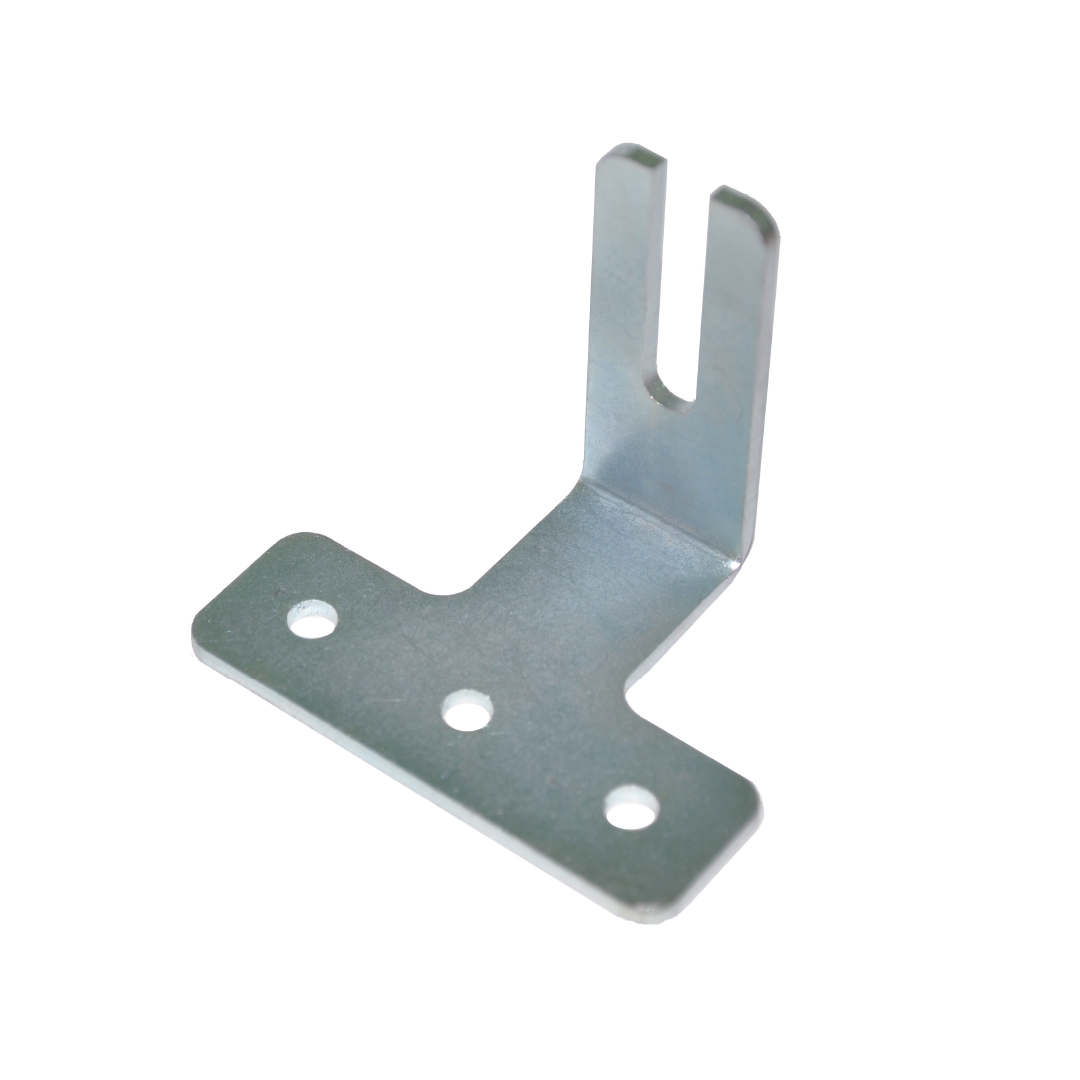

TOP1100TOP SQ-Ostaffa di fissaggio bus verticale 3 fori
Specifiche:
Pezzi nella confezione:
10

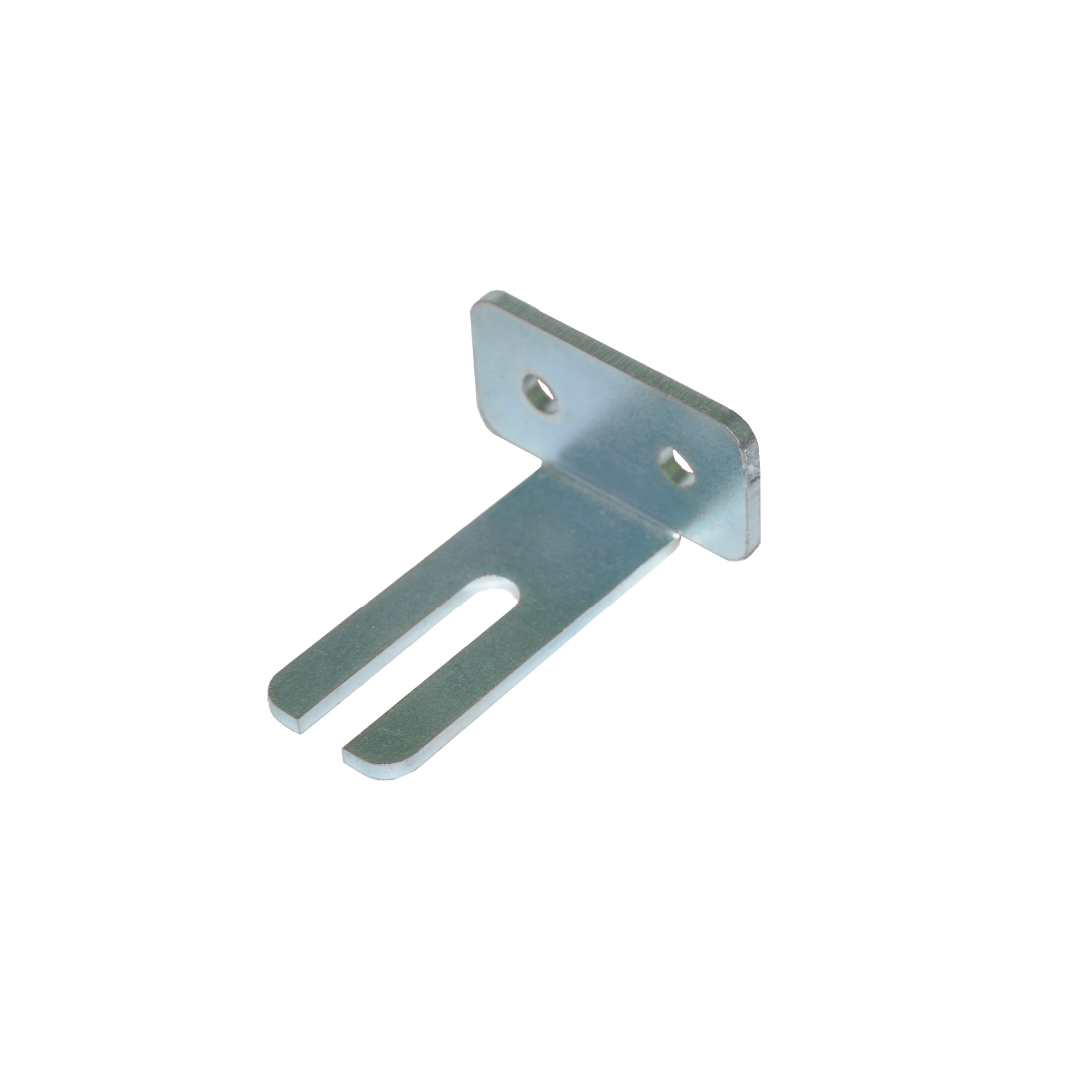

TOP1105TOP SQ-Vstaffa di fissaggio bus verticale 2 fori
Specifiche:
Pezzi nella confezione:
10
