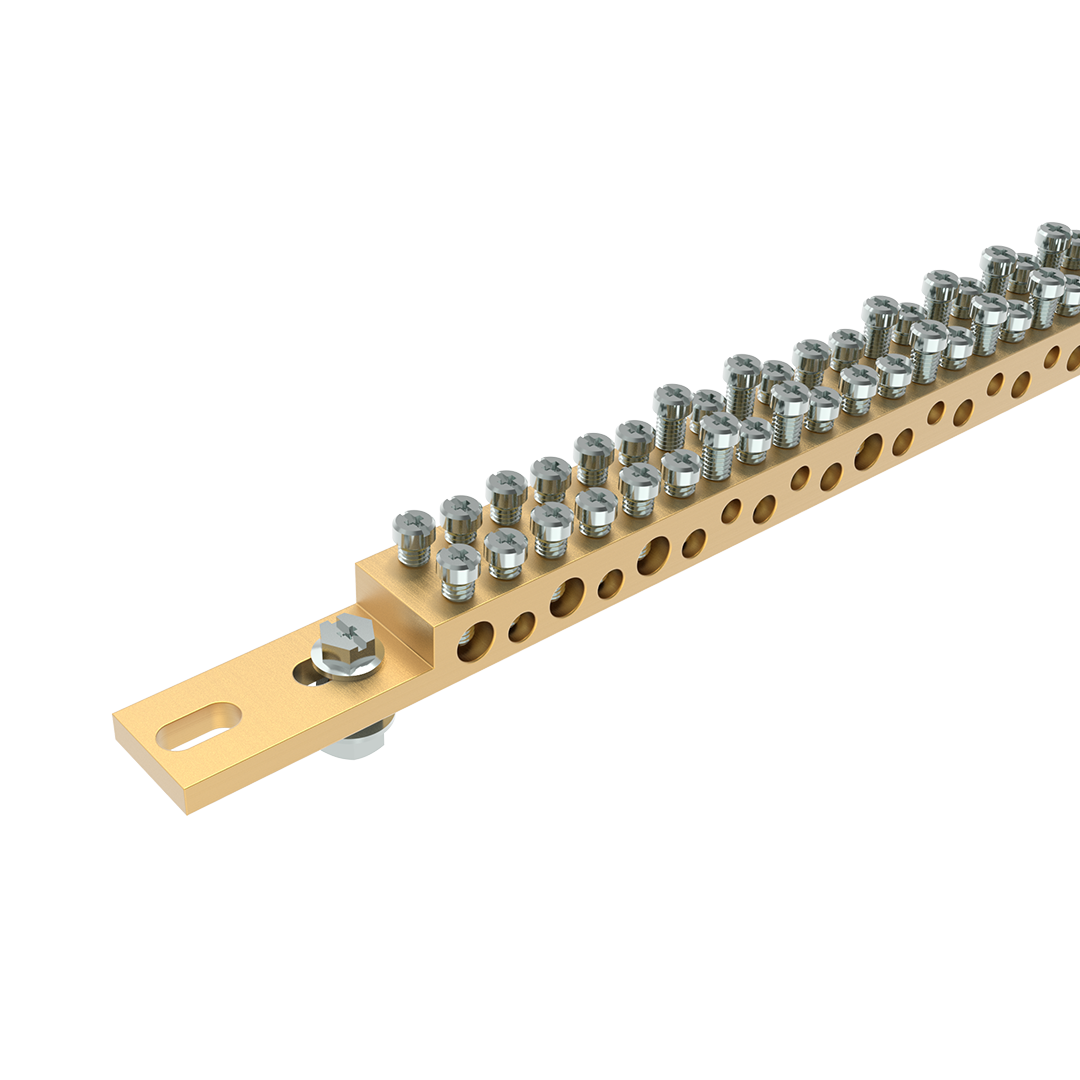

Collettore di messa a terra a doppia connessione
Caratteristiche Tecniche
Materiale: ottone
Due file di uscite con fori ciechi
Ingresso fino a 95 mm2
Fissaggio universale con 2 asole:
fissaggio diretto sulla struttura, fissaggio su barre di rame, fissaggio su distanziali e giunzione di 2 collettori.
Complete di viti di fissaggio M6, viti M8 per terminali ad occhiello e viti M5 di connessione in acciaio zincato.
← | → | ||||
|---|---|---|---|---|---|
| Codice | ร fori (mm) | nยฐ fori | Sezione cavo nudo (mmยฒ) | Sezione cavo con puntalino (mmยฒ) | Nm |
| MRS3500 | 4.5 | 2 x 14 | 1,5 รท 4 | 0,75 รท 4 | 1,5 |
| 5.3 | 2 x 19 | 2,5 รท 6 | 1,5 รท 6 | 1,5 | |
| 7 | 2 x 7 | 4 รท 16 | 2,5 รท 16 | 2 | |
| 9.1 | 2 x 1 | 16 รท 35 | 10 รท 35 | 2 |
← | → | ||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Codice | Riferimento | L (mm) | |||||||||||||||||||||
| + | MRS3500 | MRS 2X41 | 462 | ||||||||||||||||||||
Specifiche: |
Dimensioni (mm): |
|
|||||||||||||||||||||
