Impianti a Terra

Le migliori soluzioni su misura per te, solide e everificate

Soluzioni di fissaggio custom: efficienza e sicurezza

TEKNOMEGA fornisce soluzioni custom, considerando tutte le variabili del progetto per arrivare alla definizione di un risultato verificato e competitivo. L’approccio di TEKNOMEGA è di affiancare il progettista e l’installatore sin dalle fasi iniziali per ottenere la miglior struttura possibile.

Le variabili da considerare nella progettazione del fissaggio di un impianto fotovoltaico a terra sono molteplici. Con riferimento alle Norme Tecniche delle Costruzioni (NTC) del 2018, i carichi vento dipendono da:

• Posizione geografica (l’Italia è divisa in 9 zone vento)
• Altitudine
• Periodo di ritorno (interpretabile come vita attesa della costruzione)
• Altezza da terra
• Distanza dalla costa
• Rugosità (che considera eventuali schermature da ostacoli presenti nei dintorni)
• Geometria (coeff. di pressione Cp)

mentre i carichi neve dipendono da:

• Posizione geografica (l’Italia è divisa in 3 zone neve)
• Altitudine
• Periodo di ritorno

Inoltre dobbiamo considerare le sollecitazioni sismiche che sono, ovviamente, in funzione della zona (l’Italia è divisa in 4 zone sismiche).

Nella maggior parte dei casi poi, le strutture vengono infisse nel terreno per cui un’altra variabile in gioco è la caratteristica geologica del terreno stesso.

Quanto visto finora riguarda i parametri in ingresso, facenti parte di una necessaria raccolta dati per ogni specifico impianto.

Una volta definiti i parametri in ingresso abbiamo diverse variabili su cui agire per poter dimensionare in sicurezza la struttura:

• La tipologia di profilo (es. C, U, etc.)
• La sezione del profilo (es. U 100x40x2)
• Il materiale dei profili (es. S355)
• La distanza tra i pali
• La tipologia di fissaggio al terreno (palo infisso, zavorra, plinto)
• Lo sbalzo massimo del pannello rispetto al palo

Oltre all’aspetto tecnico per la realizzazione in sicurezza della struttura, TEKNOMEGA considera, nella fase di calcolo anche la variabile costo, così da proporre una soluzione competitiva.

Diverse possibilità di ancoraggio al terreno

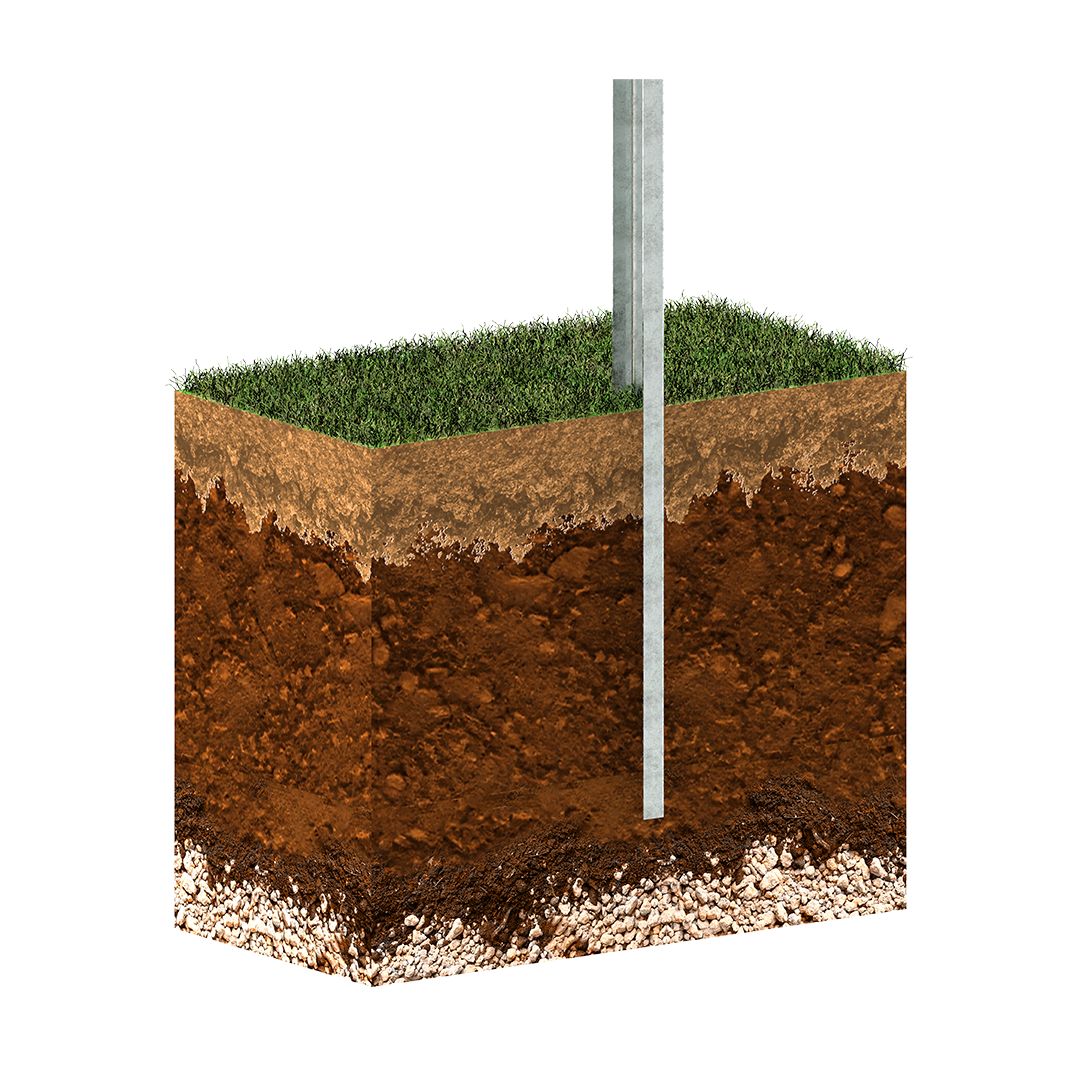

Palo infisso con macchina battipalo

Strutture MonoTekno e BiTekno

Le strutture si differenziano principalmente in monopalo e bipalo.

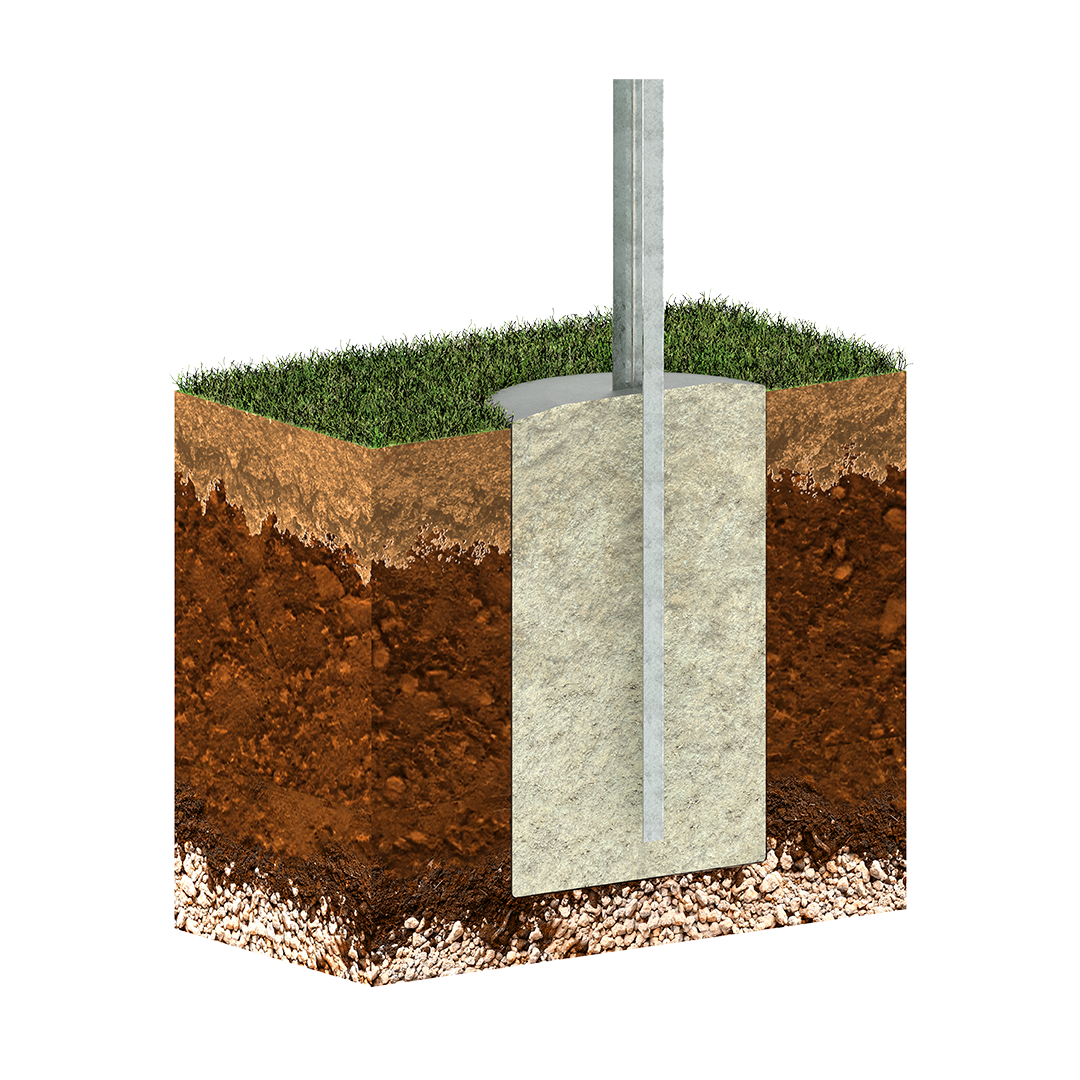

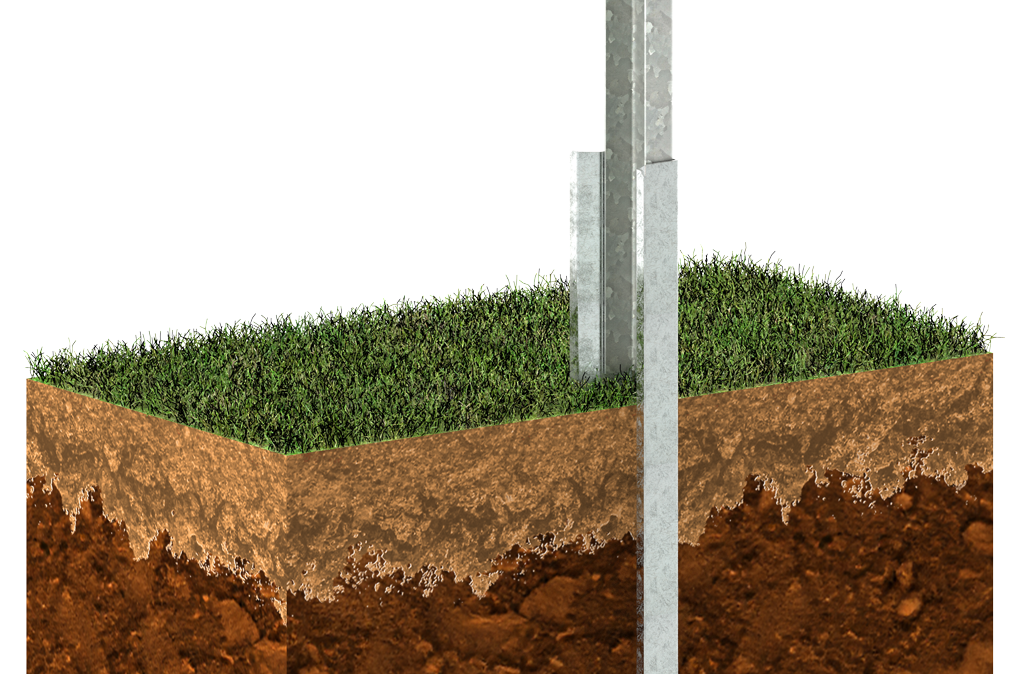

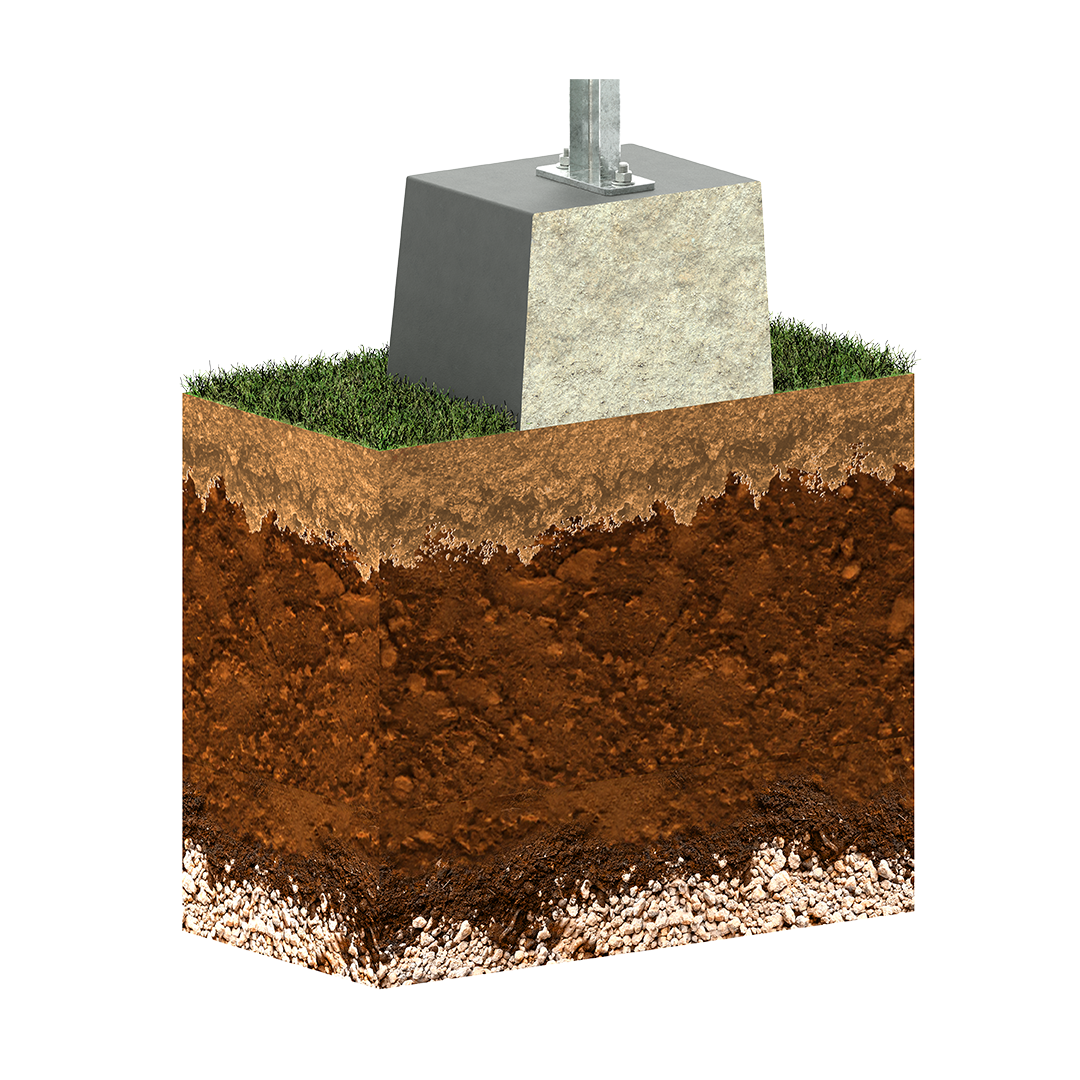

Entrambe possono avere i pali verticali infissi a terra tramite apposite macchine batti palo, imbullonati a delle zavorre, oppure tassellati a dei plinti predisposti nell’area di installazione.

BiTekno

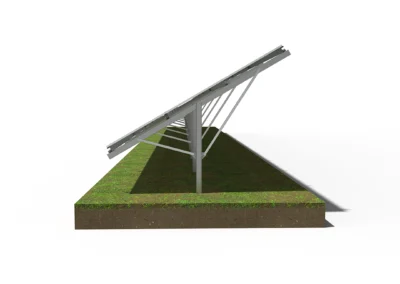

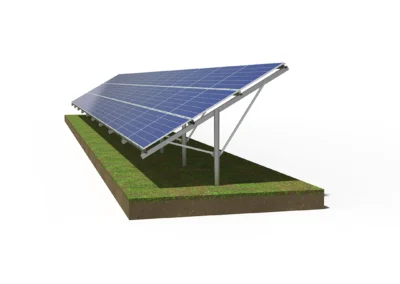

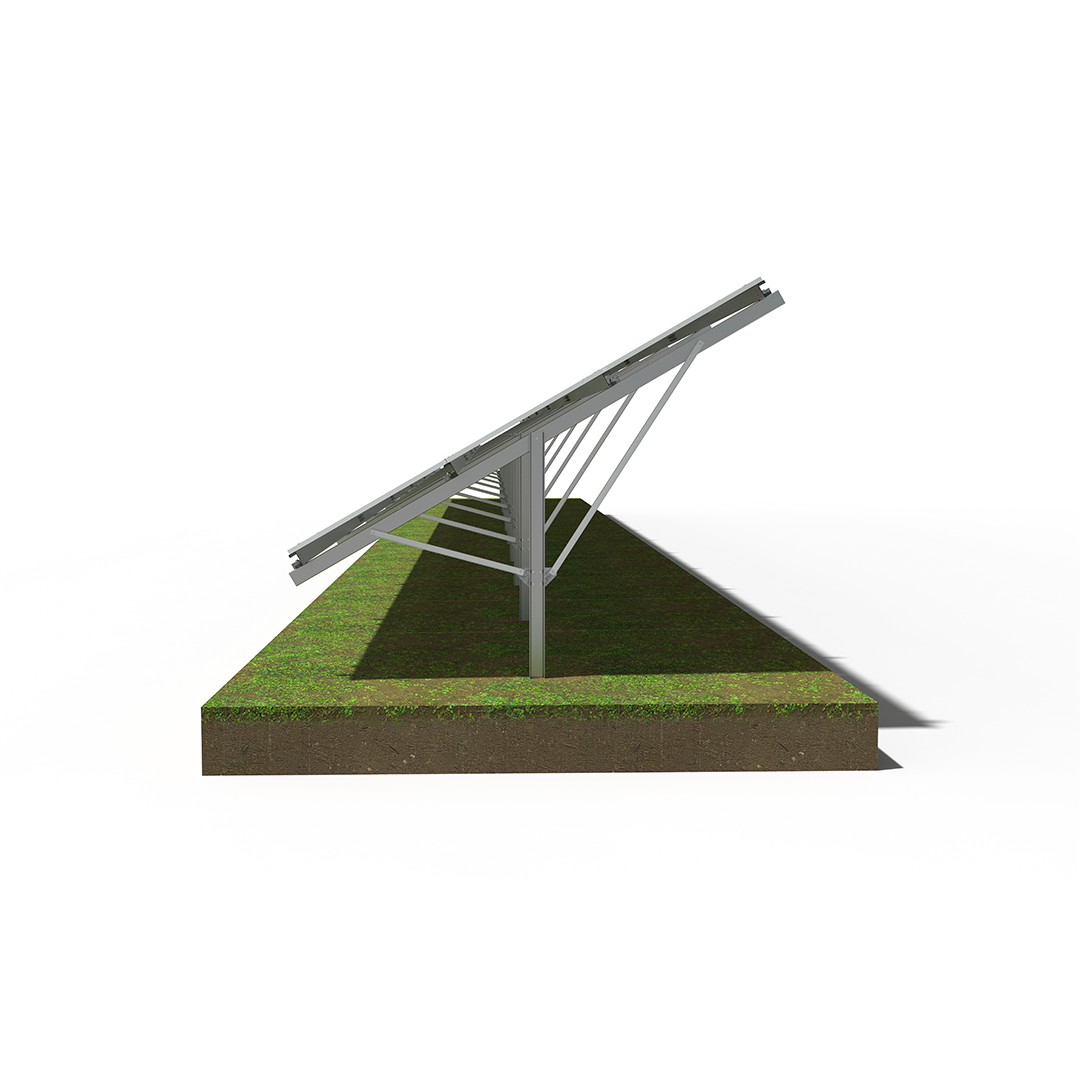

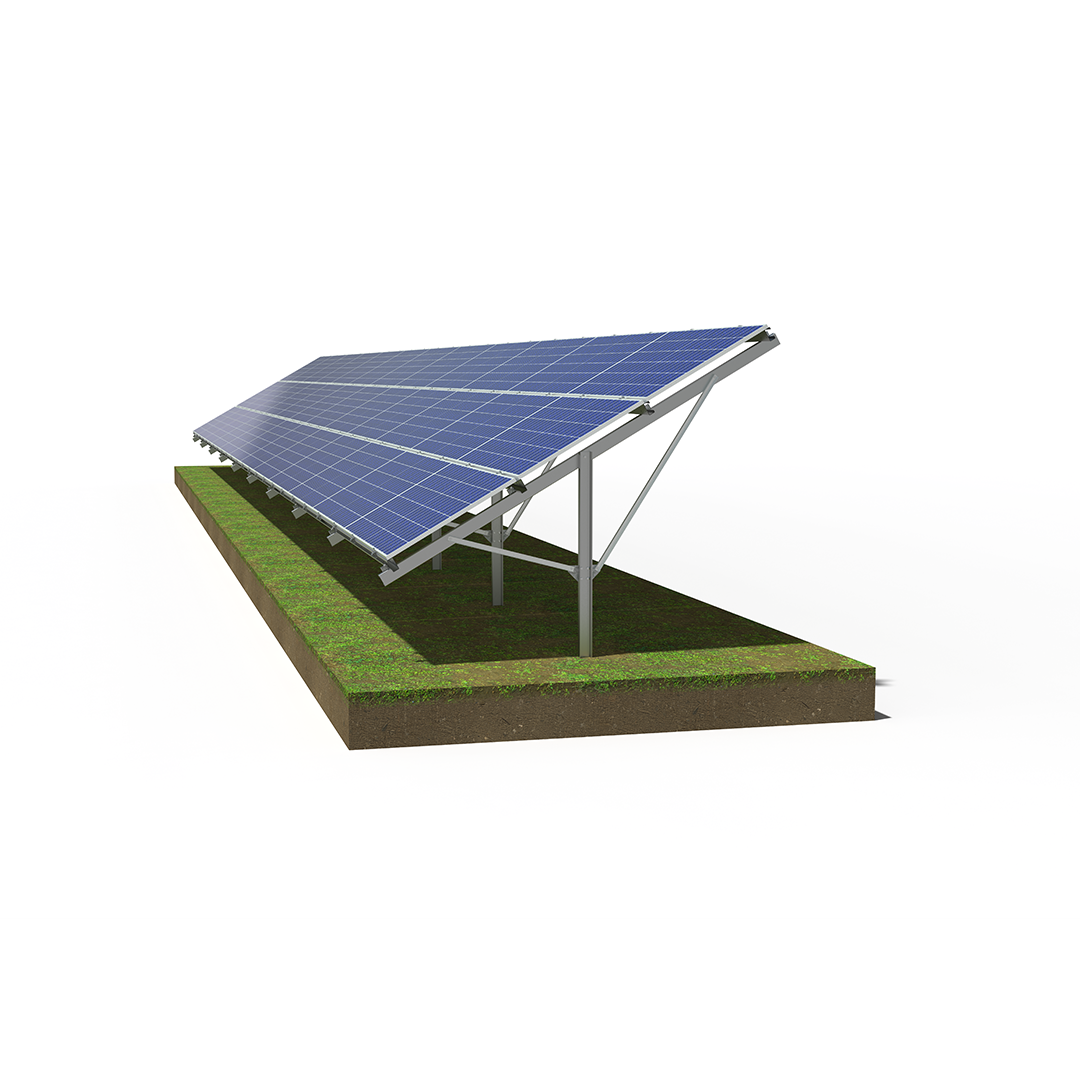

Il nostro sistema MonoTekno è caratterizzato da un singolo palo centrale e rappresenta la soluzione più semplice sia per aree industriali che per terreni agricoli.
Grazie agli ingombri a terra più contenuti rispetto alle strutture bipalo, risulta di facile installazione garantendo il massimo dell’accessibilità alla zona sotto i pannelli.
Le strutture monopalo sono generalmente realizzate per installare file di due o tre pannelli in orizzontale (landscape) o due pannelli in verticale (portrait).

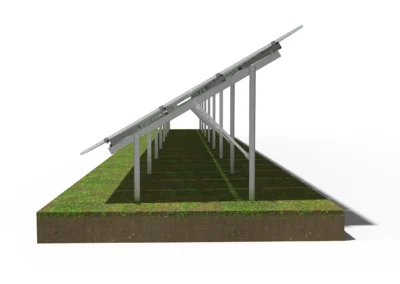

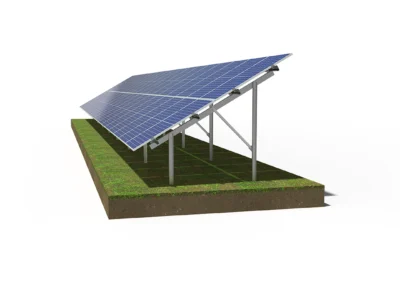

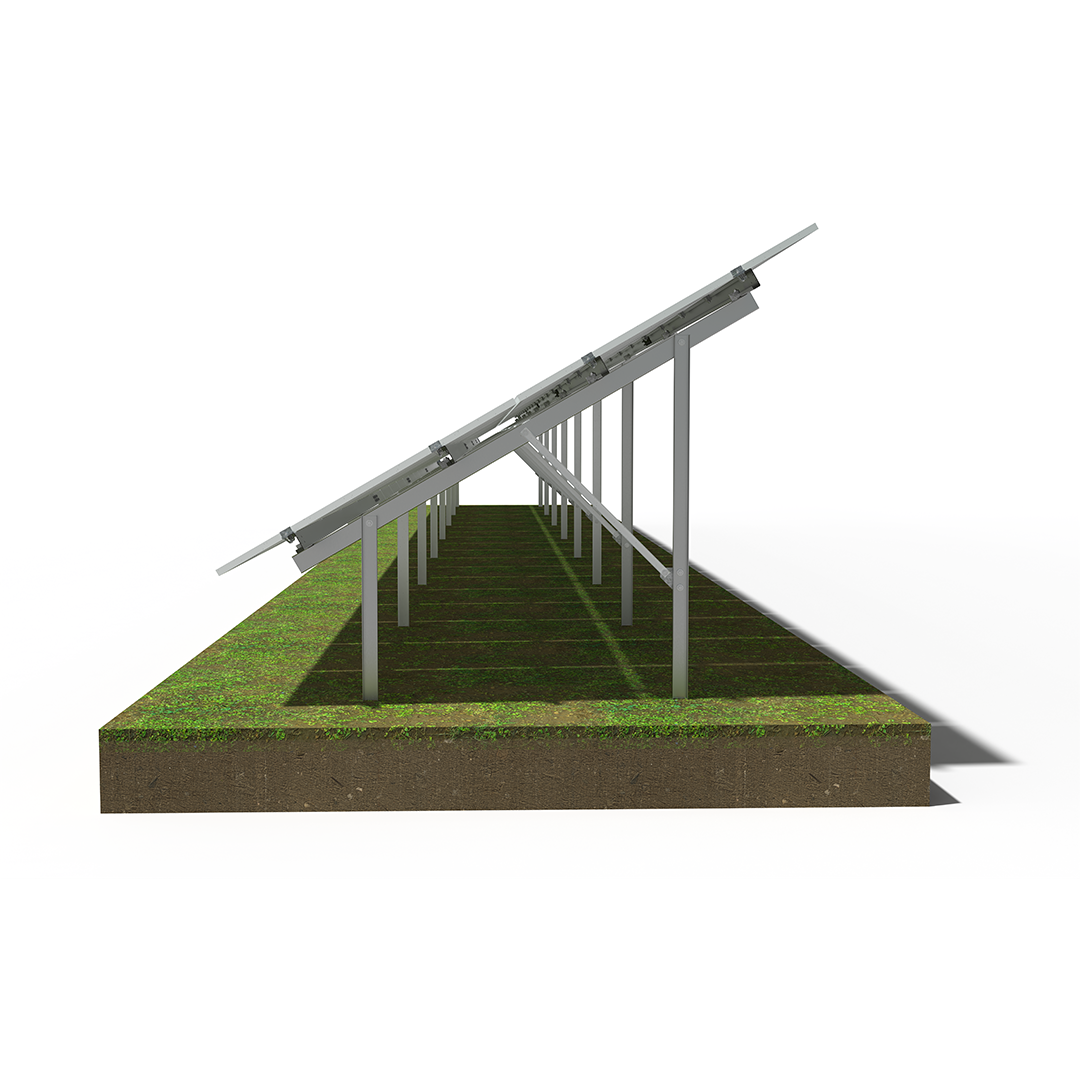

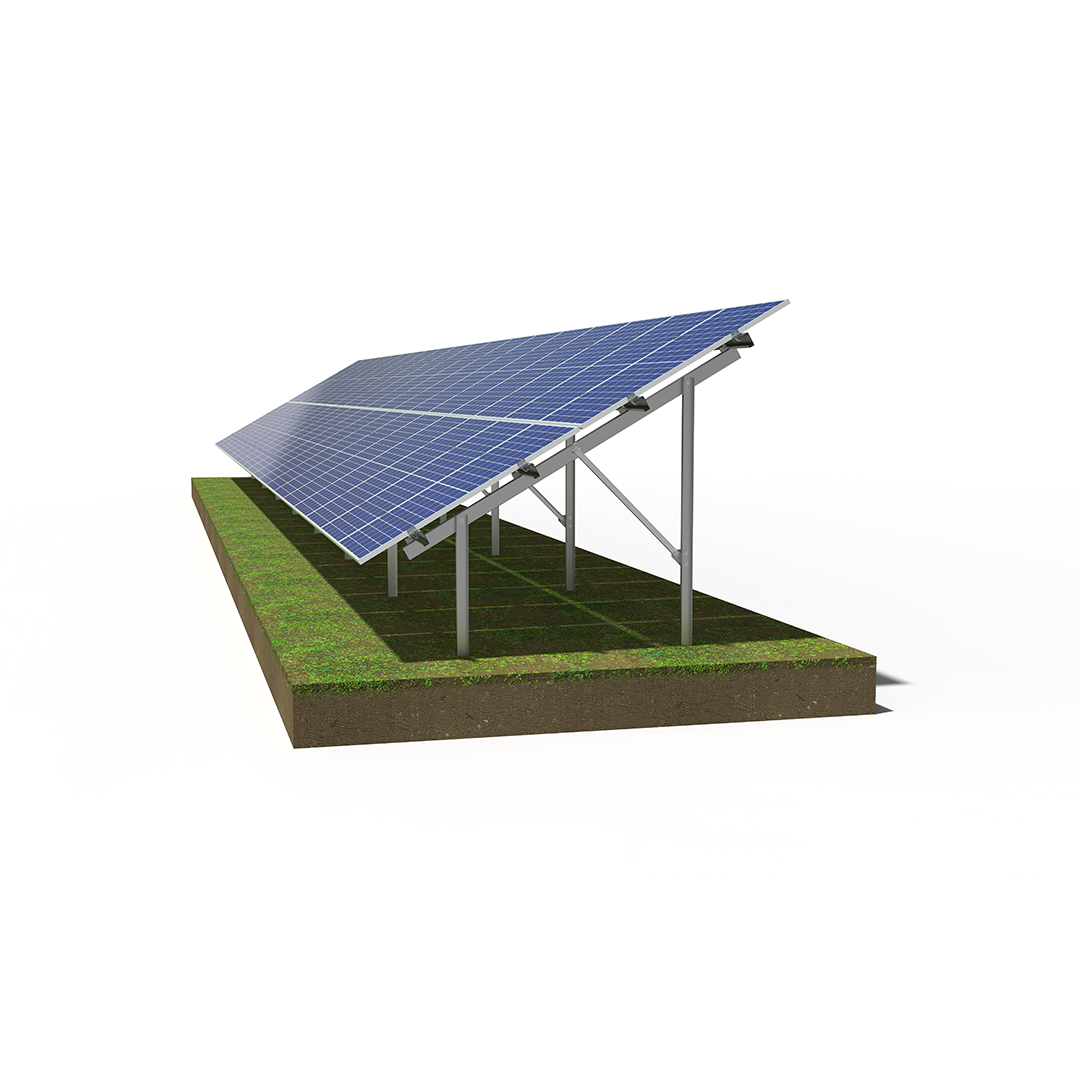

Le strutture BiTekno, invece, sono da preferire in caso di vele particolarmente ampie o per installazioni su terreni con bassa coesione o scarso attrito interno.
Inoltre, queste strutture sono da preferire in zone esposte a precipitazioni frequenti, forti raffiche di vento o abbondanti nevicate.
Sulle strutture bipalo si possono installare file di due pannelli in verticale (portrait) o file da tre o quattro pannelli in orizzontale (landscape).

Le strutture sono realizzabili con qualunque inclinazione moduli nel range 10°- 35°; altre inclinazioni verranno valutate su richiesta.

Le strutture di base possono essere re-ingegnerizzate per realizzare strutture custom.

Riducendo al minimo i componenti necessari, le strutture TEKNOMEGA si contraddistinguono per la semplicità di logistica in sito e soprattutto di installazione.
Per il montaggio non sono previste attrezzature particolari, forature o saldature in loco.

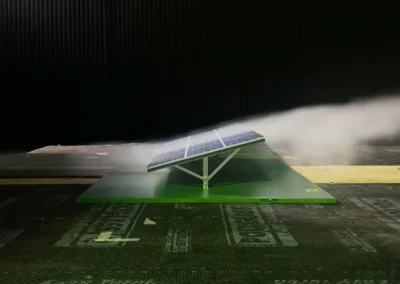

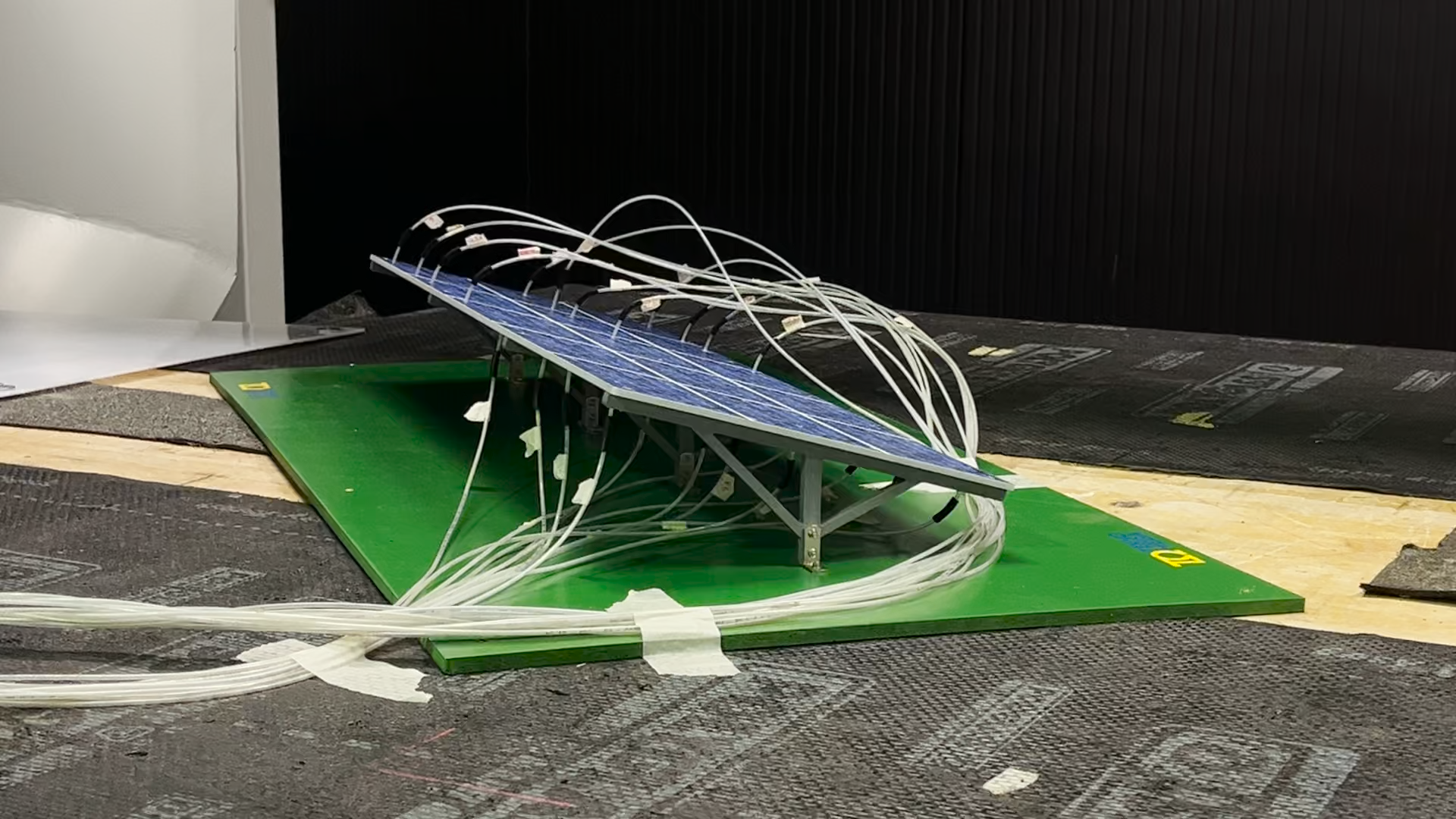

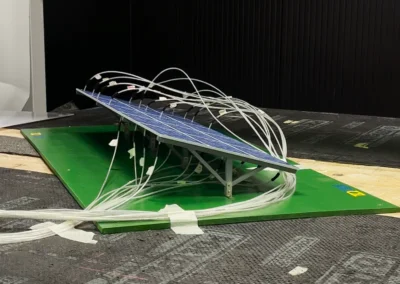

Test galleria del vento

Tutte le strutture TEKNOMEGA, compresi gli impianti a terra, sono dimensionate seguendo quanto prescritto dalle Norme Tecniche delle Costruzioni (NTC2018).

In caso di strutture da installare all’estero, TEKNOMEGA è in grado di eseguire tutte le verifiche necessarie previste da normative locali e/o dagli Eurocodici.

I coefficienti utilizzati nei calcoli sono stati ampiamente verificati con test specifici in galleria del vento su strutture in scala non trascurando effetti di bordo o vento proveniente da diverse angolazioni.

BiTekno

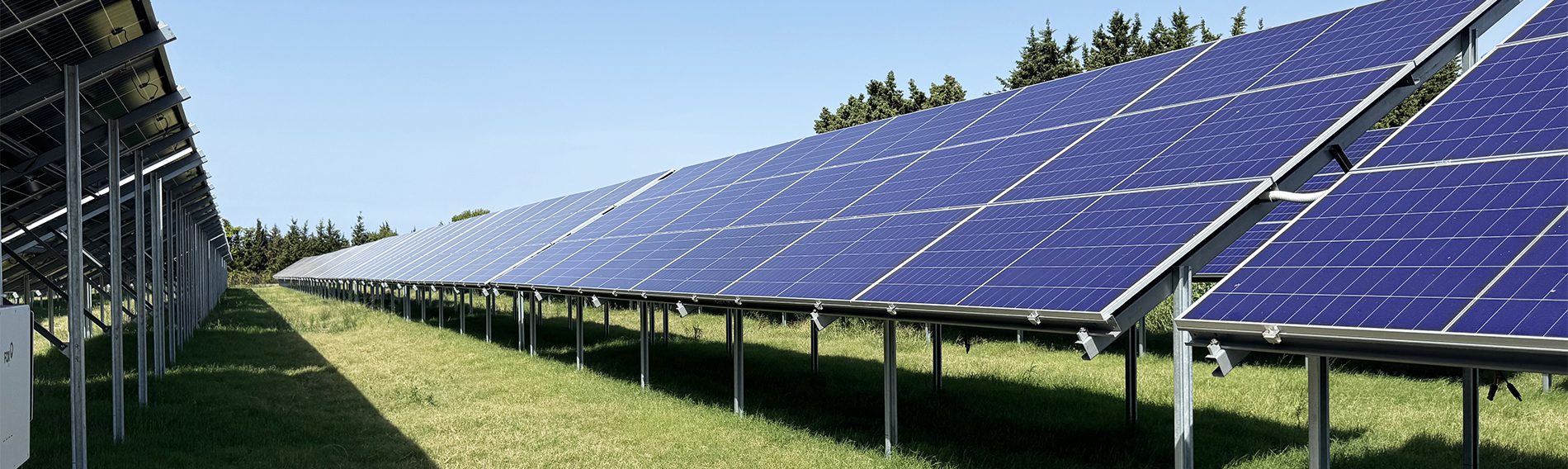

Il fotovoltaico installato a terra

I nostri impianti fotovoltaici a terra sono realizzati con strutture portanti:

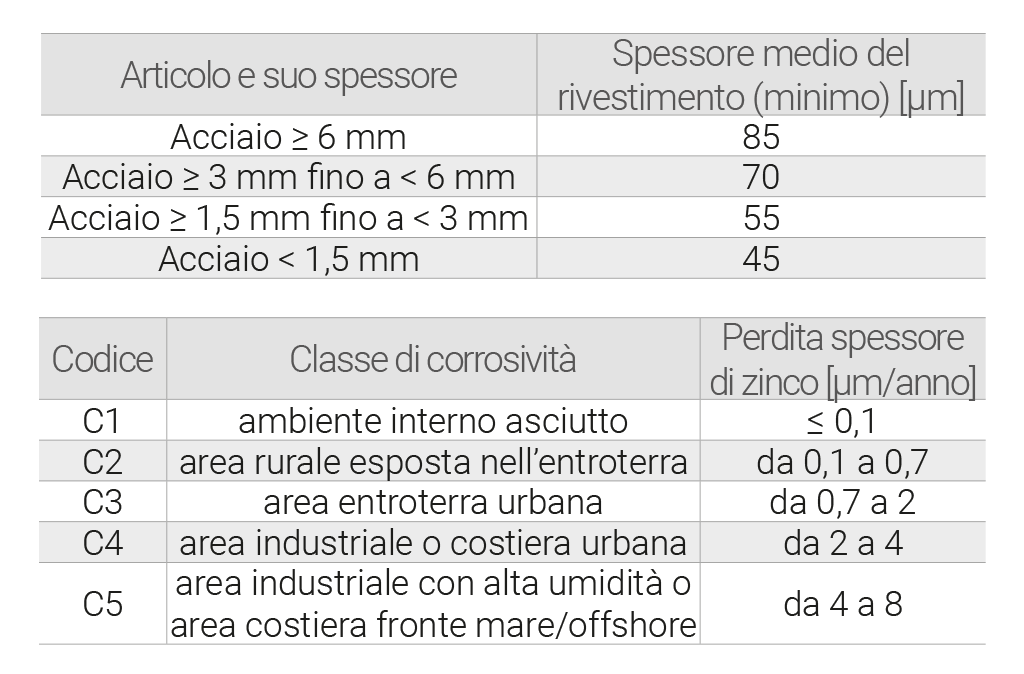

• In acciaio non legato per impiego strutturale con zincatura per immersione a caldo
  oppure

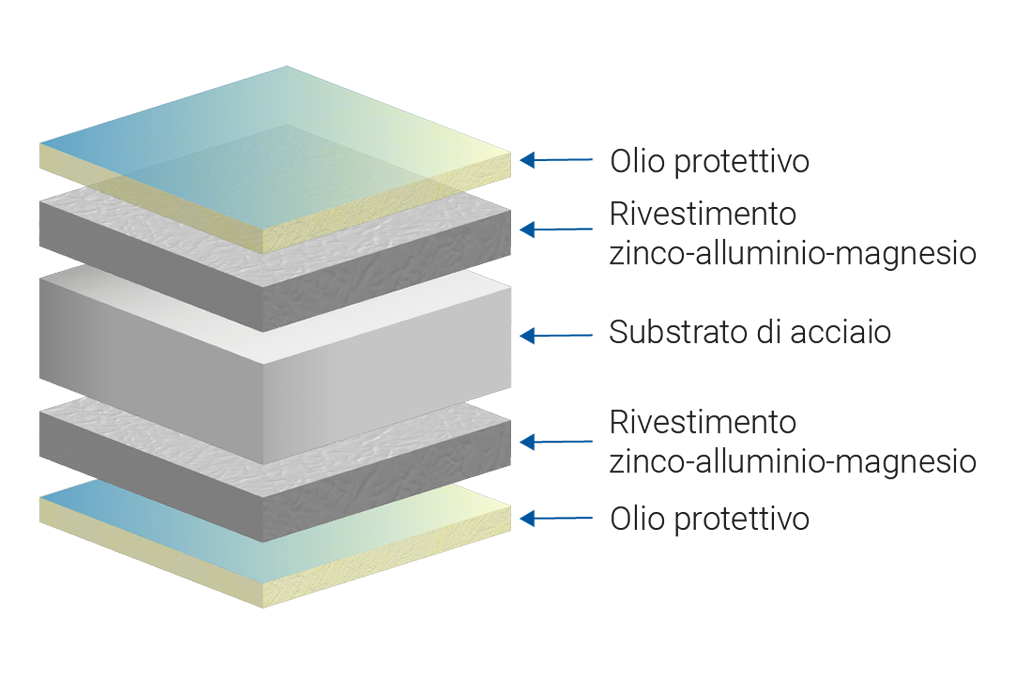

• In acciaio per formatura a freddo con protezione anticorrosione in alluminio-zinco-magnesio.

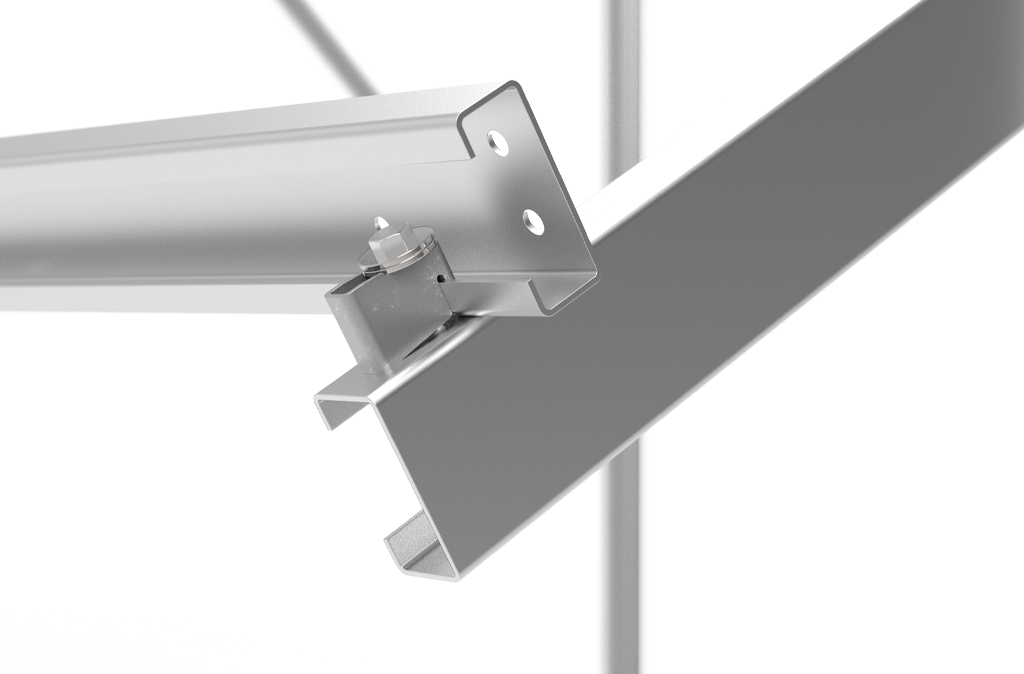

Le connessioni tra profili sono realizzate con elementi standardizzati in acciaio zincato a caldo e alluminio.

Tutta la viteria è prevista in geomet o, su richiesta, in acciaio inox A2, a garanzia di una eccellente resistenza alla corrosione
