JLINK

JLink

Jlink S

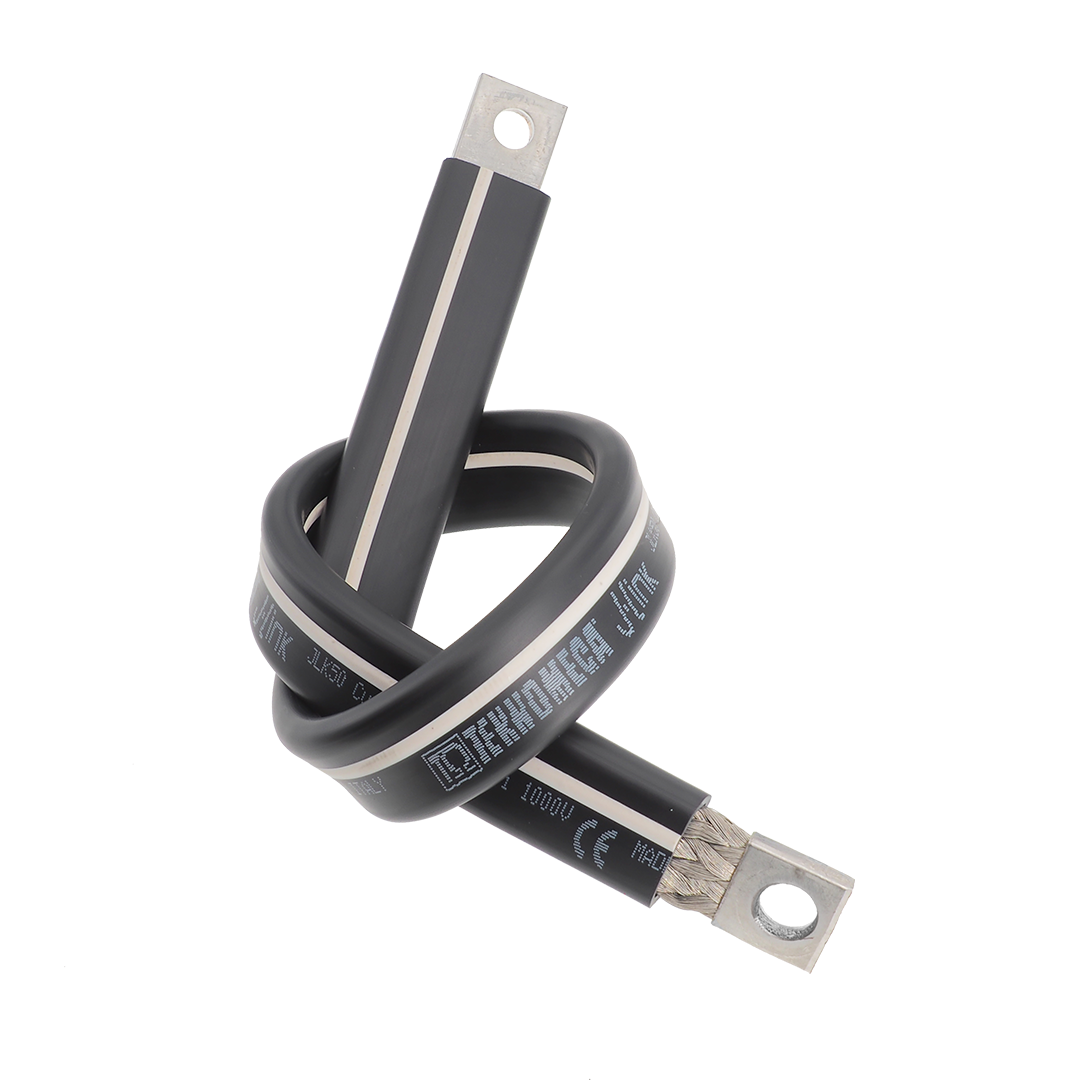

JLINK – Giunti in treccia

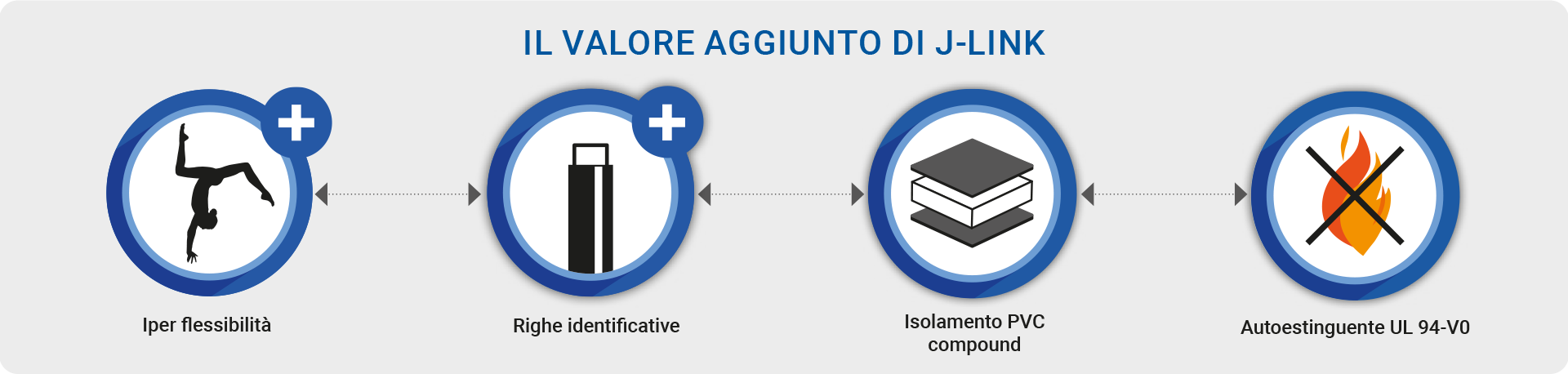

Elevate prestazioni con J-LINK, dotata di isolamento in PVC, ritardante di fiamma e iper flessibile.
J-LINK è riconoscibile dalla riga bianca.
La temperatura massima di funzionamento continuo è di 105 °C.

GAMMA
Sezioni: da 25 mm² a 240 mm²
Lunghezze: da 230 mm a 1030 mm
Portata nominale: da 125 A a 630 A

Caratteristiche Tecniche

Isolamento
PVC compound
Colore nero con riga bianca
Autoestinguenza: UL 94-V0
Spessore: 1,9 mm
Classe II secondo Par. 8.4.4 IEC 61439-1
Riciclabile
Glow-wire test IEC 60694-2: 960°C

Prodotto finito
Rigidità dielettrica: 20 kV/mm
Tensione nominale: 1000 V AC / 1500 V DC
Temperature di lavoro:  −40 °C ÷ +105 °C 

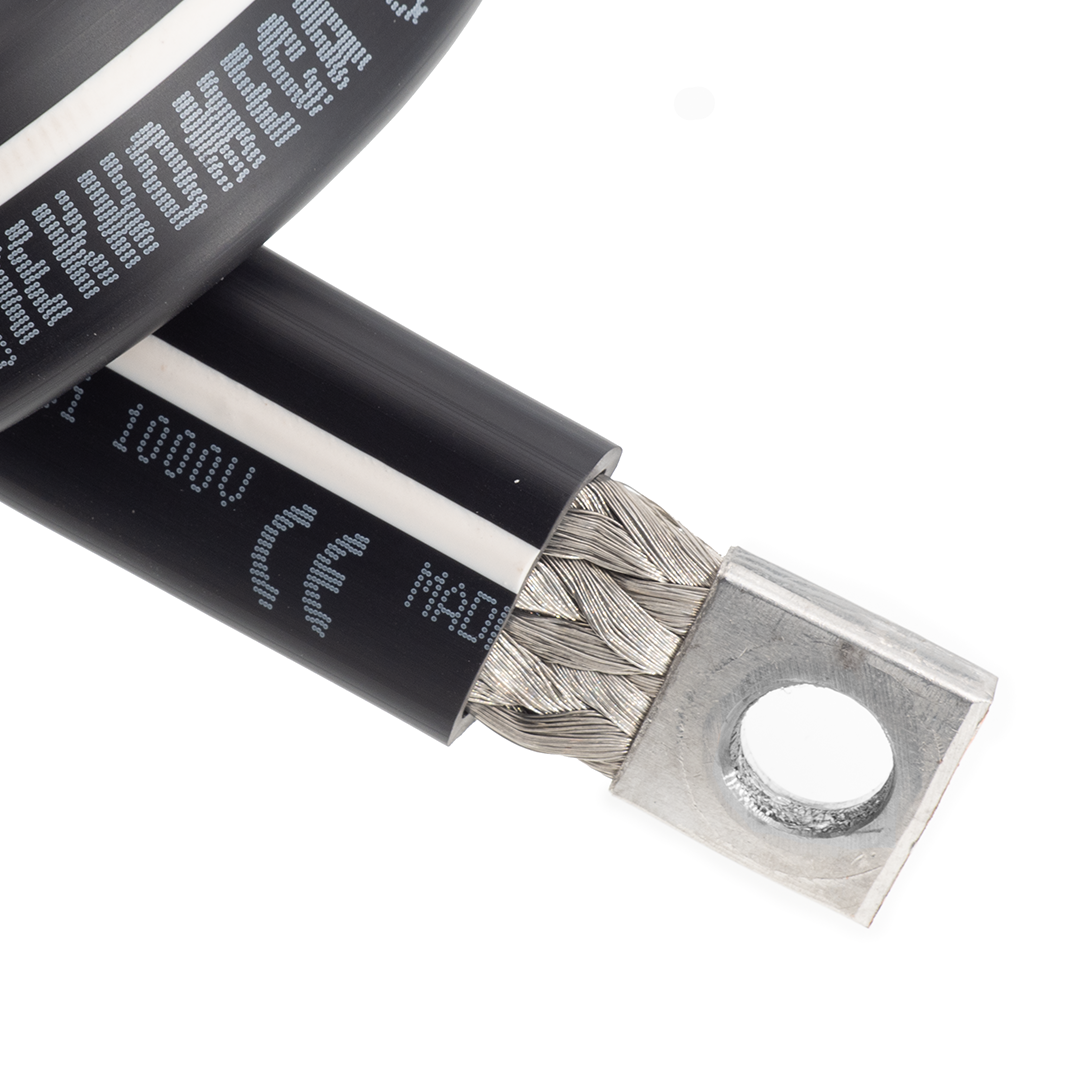

Conduttore
Treccia in rame elettrolitico Cu-ETP 99,90% stagnato
Filo elementare 0,20 mm
Terminale in tubo di rame stagnato

Confronto d'impiego tra cavo e J-LINK

In (A)

Cavo tipo N07-VK*

J-LINK

Sezione (mm2)

125

35

25

160

50 ÷ 70

25 ÷ 35

250

95 ÷ 120

50

350

150 ÷ 185

85

400

240

120

630

2 x 150

240

CodiceRiferimentoSezione (mm²)Utilizzabile con interruttore da
JLK1024JLK 25-103025125 A
Specifiche:
Pezzi nella confezione:
10
Peso (kg):
0.38
Dimensioni (mm):
L:
1030
B:
20
H:
20
L1:
7.5
L2:
8
d1:
8.5
d2:
10.5
s:
4.3
Schema tecnico JLK 25-1030
JLK1072JLK 50-83050250 A
Specifiche:
Pezzi nella confezione:
10
Peso (kg):
0.46
Dimensioni (mm):
L:
830
B:
20
H:
20
L1:
9
L2:
9.5
d1:
8.5
d2:
10.5
s:
5
Schema tecnico JLK 50-830
JLK1025JLK 35-23035160 A
Specifiche:
Pezzi nella confezione:
10
Peso (kg):
0.13
Dimensioni (mm):
L:
230
B:
20
H:
20
L1:
9
L2:
9.5
d1:
8.5
d2:
10.5
s:
4.9
Schema tecnico JLK 35-230
JLK1073JLK 50-93050250 A
Specifiche:
Pezzi nella confezione:
10
Peso (kg):
0.6
Dimensioni (mm):
L:
930
B:
20
H:
20
L1:
9
L2:
9.5
d1:
8.5
d2:
10.5
s:
5
Schema tecnico JLK 50-930
JLK1030JLK 35-33035160 A
Specifiche:
Pezzi nella confezione:
10
Peso (kg):
0.17
Dimensioni (mm):
L:
330
B:
20
H:
20
L1:
9
L2:
9.5
d1:
8.5
d2:
10.5
s:
4.9
Schema tecnico JLK 35-330
JLK1074JLK 50-103050250 A
Specifiche:
Pezzi nella confezione:
10
Peso (kg):
0.65
Dimensioni (mm):
L:
1030
B:
20
H:
20
L1:
9
L2:
9.5
d1:
8.5
d2:
10.5
s:
5
Schema tecnico JLK 50-1030
JLK1035JLK 35-43035160 A
Specifiche:
Pezzi nella confezione:
10
Peso (kg):
0.22
Dimensioni (mm):
L:
430
B:
20
H:
20
L1:
9
L2:
9.5
d1:
8.5
d2:
10.5
s:
4.9
Schema tecnico JLK 35-430
JLK1040JLK35-53035160 A
Specifiche:
Pezzi nella confezione:
10
Peso (kg):
0.27
Dimensioni (mm):
L:
530
B:
20
H:
20
L1:
9
L2:
9.5
d1:
8.5
d2:
10.5
s:
4.9
Schema tecnico JLK35-530
JLK1045JLK 35-63035160 A
Specifiche:
Pezzi nella confezione:
10
Peso (kg):
0.28
Dimensioni (mm):
L:
630
B:
20
H:
20
L1:
9
L2:
9.5
d1:
8.5
d2:
10.5
s:
4.9
Schema tecnico JLK 35-630
JLK1046JLK 35-73035160 A
Specifiche:
Pezzi nella confezione:
10
Peso (kg):
0.34
Dimensioni (mm):
L:
730
B:
20
H:
20
L1:
9
L2:
9.5
d1:
8.5
d2:
10.5
s:
4.9
Schema tecnico JLK 35-730
JLK1047JLK 35-83035160 A
Specifiche:
Pezzi nella confezione:
10
Peso (kg):
0.34
Dimensioni (mm):
L:
830
B:
20
H:
20
L1:
9
L2:
9.5
d1:
8.5
d2:
10.5
s:
4.9
Schema tecnico JLK 35-830
JLK1000JLK 25-23025125 A
Specifiche:
Pezzi nella confezione:
10
Peso (kg):
0.08
Dimensioni (mm):
L:
230
B:
20
H:
20
L1:
7.5
L2:
8
d1:
8.5
d2:
10.5
s:
4.3
Schema tecnico JLK 25-230
JLK1048JLK 35-93035160 A
Specifiche:
Pezzi nella confezione:
10
Peso (kg):
0.37
Dimensioni (mm):
L:
930
B:
20
H:
20
L1:
9
L2:
9.5
d1:
8.5
d2:
10.5
s:
4.9
Schema tecnico JLK 35-930
JLK1005JLK 25-33025125 A
Specifiche:
Pezzi nella confezione:
10
Peso (kg):
0.13
Dimensioni (mm):
L:
330
B:
20
H:
20
L1:
7.5
L2:
8
d1:
8.5
d2:
10.5
s:
4.3
Schema tecnico JLK 25-330
JLK1049JLK 35-103035160 A
Specifiche:
Pezzi nella confezione:
10
Peso (kg):
0.4
Dimensioni (mm):
L:
1030
B:
20
H:
20
L1:
9
L2:
9.5
d1:
8.5
d2:
10.5
s:
4.9
Schema tecnico JLK 35-1030
JLK1010JLK 25-43025125 A
Specifiche:
Pezzi nella confezione:
10
Peso (kg):
0.17
Dimensioni (mm):
L:
430
B:
20
H:
20
L1:
7.5
L2:
8
d1:
8.5
d2:
10.5
s:
4.3
Schema tecnico JLK 25-430
JLK1050JLK 50-23050250 A
Specifiche:
Pezzi nella confezione:
10
Peso (kg):
0.16
Dimensioni (mm):
L:
230
B:
20
H:
20
L1:
9
L2:
9.5
d1:
8.5
d2:
10.5
s:
5
Schema tecnico JLK 50-230
JLK1015JLK 25-53025125 A
Specifiche:
Pezzi nella confezione:
10
Peso (kg):
0.2
Dimensioni (mm):
L:
530
B:
20
H:
20
L1:
7.5
L2:
8
d1:
8.5
d2:
10.5
s:
4.3
Schema tecnico JLK 25-530
JLK1055JLK 50-33050250 A
Specifiche:
Pezzi nella confezione:
10
Peso (kg):
0.2
Dimensioni (mm):
L:
330
B:
20
H:
20
L1:
9
L2:
9.5
d1:
8.5
d2:
10.5
s:
5
Schema tecnico JLK 50-330
JLK1020JLK 25-63025125 A
Specifiche:
Pezzi nella confezione:
10
Peso (kg):
0.24
Dimensioni (mm):
L:
630
B:
20
H:
20
L1:
7.5
L2:
8
d1:
8.5
d2:
10.5
s:
4.3
Schema tecnico JLK 25-630
JLK1060JLK 50-43050250 A
Specifiche:
Pezzi nella confezione:
10
Peso (kg):
0.28
Dimensioni (mm):
L:
430
B:
20
H:
20
L1:
9
L2:
9.5
d1:
8.5
d2:
10.5
s:
5
Schema tecnico JLK 50-430
JLK1021JLK 25-73025125 A
Specifiche:
Pezzi nella confezione:
10
Peso (kg):
0.26
Dimensioni (mm):
L:
730
B:
20
H:
20
L1:
7.5
L2:
8
d1:
8.5
d2:
10.5
s:
4.3
Schema tecnico JLK 25-730
JLK1065JLK 50-53050250 A
Specifiche:
Pezzi nella confezione:
10
Peso (kg):
0.36
Dimensioni (mm):
L:
530
B:
20
H:
20
L1:
9
L2:
9.5
d1:
8.5
d2:
10.5
s:
5
Schema tecnico JLK 50-530
JLK1022JLK 25-83025125 A
Specifiche:
Pezzi nella confezione:
10
Peso (kg):
0.3
Dimensioni (mm):
L:
830
B:
20
H:
20
L1:
7.5
L2:
8
d1:
8.5
d2:
10.5
s:
4.3
Schema tecnico JLK 25-830
JLK1070JLK 50-63050250 A
Specifiche:
Pezzi nella confezione:
10
Peso (kg):
0.41
Dimensioni (mm):
L:
630
B:
20
H:
20
L1:
9
L2:
9.5
d1:
8.5
d2:
10.5
s:
5
Schema tecnico JLK 50-630
JLK1023JLK 25-93025125 A
Specifiche:
Pezzi nella confezione:
10
Peso (kg):
0.34
Dimensioni (mm):
L:
930
B:
20
H:
20
L1:
7.5
L2:
8
d1:
8.5
d2:
10.5
s:
4.3
Schema tecnico JLK 25-930
JLK1071JLK 50-73050250 A
Specifiche:
Pezzi nella confezione:
10
Peso (kg):
0.47
Dimensioni (mm):
L:
730
B:
20
H:
20
L1:
9
L2:
9.5
d1:
8.5
d2:
10.5
s:
5
Schema tecnico JLK 50-730
JLK1140JLK 85-23085350 A
Specifiche:
Pezzi nella confezione:
2
Peso (kg):
0.26
Dimensioni (mm):
L:
230
B:
25
H:
24
L1:
9.5
L2:
11
d1:
8.5
d2:
10.5
s:
6.5
Schema tecnico JLK 85-230
JLK1145JLK 85-33085350 A
Specifiche:
Pezzi nella confezione:
2
Peso (kg):
0.35
Dimensioni (mm):
L:
330
B:
25
H:
24
L1:
9.5
L2:
11
d1:
8.5
d2:
10.5
s:
6.5
Schema tecnico JLK 85-330
JLK1150JLK 85-43085350 A
Specifiche:
Pezzi nella confezione:
2
Peso (kg):
0.44
Dimensioni (mm):
L:
430
B:
25
H:
24
L1:
9.5
L2:
11
d1:
8.5
d2:
10.5
s:
6.5
Schema tecnico JLK 85-430
JLK1155JLK 85-53085350 A
Specifiche:
Pezzi nella confezione:
2
Peso (kg):
0.5
Dimensioni (mm):
L:
530
B:
25
H:
24
L1:
9.5
L2:
11
d1:
8.5
d2:
10.5
s:
6.5
Schema tecnico JLK 85-530
JLK1160JLK 85-63085350 A
Specifiche:
Pezzi nella confezione:
2
Peso (kg):
0.6
Dimensioni (mm):
L:
630
B:
25
H:
24
L1:
9.5
L2:
11
d1:
8.5
d2:
10.5
s:
6.5
Schema tecnico JLK 85-630
JLK1165JLK 85-73085350 A
Specifiche:
Pezzi nella confezione:
2
Peso (kg):
0.68
Dimensioni (mm):
L:
730
B:
25
H:
24
L1:
9.5
L2:
11
d1:
8.5
d2:
10.5
s:
6.5
Schema tecnico JLK 85-730
JLK1170JLK 85-83085350 A
Specifiche:
Pezzi nella confezione:
2
Peso (kg):
0.76
Dimensioni (mm):
L:
830
B:
25
H:
24
L1:
9.5
L2:
11
d1:
8.5
d2:
10.5
s:
6.5
Schema tecnico JLK 85-830
JLK1175JLK 85-93085350 A
Specifiche:
Pezzi nella confezione:
2
Peso (kg):
0.85
Dimensioni (mm):
L:
930
B:
25
H:
24
L1:
9.5
L2:
11
d1:
8.5
d2:
10.5
s:
6.5
Schema tecnico JLK 85-930
JLK1180JLK 85-103085350 A
Specifiche:
Pezzi nella confezione:
2
Peso (kg):
0.95
Dimensioni (mm):
L:
1030
B:
25
H:
24
L1:
9.5
L2:
11
d1:
8.5
d2:
10.5
s:
6.5
Schema tecnico JLK 85-1030
JLK1075JLK 120-330120400 A
Specifiche:
Pezzi nella confezione:
2
Peso (kg):
0.5
Dimensioni (mm):
L:
330
B:
30
H:
30
L1:
11
L2:
15
d1:
10.5
d2:
10.5
s:
7.5
Schema tecnico JLK 120-330
JLK1095JLK 120-730120400 A
Specifiche:
Pezzi nella confezione:
2
Peso (kg):
1.06
Dimensioni (mm):
L:
730
B:
30
H:
30
L1:
11
L2:
15
d1:
10.5
d2:
10.5
s:
7.5
Schema tecnico JLK 120-730
JLK1096JLK 120-830120400 A
Specifiche:
Pezzi nella confezione:
2
Peso (kg):
1.19
Dimensioni (mm):
L:
830
B:
30
H:
30
L1:
11
L2:
15
d1:
10.5
d2:
10.5
s:
7.5
Schema tecnico JLK 120-830
JLK1097JLK 120-930120400 A
Specifiche:
Pezzi nella confezione:
2
Peso (kg):
1.33
Dimensioni (mm):
L:
930
B:
30
H:
30
L1:
11
L2:
15
d1:
10.5
d2:
10.5
s:
7.5
Schema tecnico JLK 120-930
JLK1077JLK 120-230120400 A
Specifiche:
Pezzi nella confezione:
2
Peso (kg):
0.35
Dimensioni (mm):
L:
230
B:
30
H:
30
L1:
11
L2:
15
d1:
10.5
d2:
10.5
s:
7.5
Schema tecnico JLK 120-230
JLK1080JLK 120-430120400 A
Specifiche:
Pezzi nella confezione:
2
Peso (kg):
0.64
Dimensioni (mm):
L:
430
B:
30
H:
30
L1:
11
L2:
15
d1:
10.5
d2:
10.5
s:
7.5
Schema tecnico JLK 120-430
JLK1085JLK 120-530120400 A
Specifiche:
Pezzi nella confezione:
2
Peso (kg):
0.72
Dimensioni (mm):
L:
530
B:
30
H:
30
L1:
11
L2:
15
d1:
10.5
d2:
10.5
s:
7.5
Schema tecnico JLK 120-530
JLK1090JLK 120-630120400 A
Specifiche:
Pezzi nella confezione:
2
Peso (kg):
0.9
Dimensioni (mm):
L:
630
B:
30
H:
30
L1:
11
L2:
15
d1:
10.5
d2:
10.5
s:
7.5
Schema tecnico JLK 120-630
JLK1098JLK 120-1030120400 A
Specifiche:
Pezzi nella confezione:
2
Peso (kg):
1.47
Dimensioni (mm):
L:
1030
B:
30
H:
30
L1:
11
L2:
15
d1:
10.5
d2:
10.5
s:
7.5
Schema tecnico JLK 120-1030
JLK1100JLK 240-330240630 A
Specifiche:
Pezzi nella confezione:
2
Peso (kg):
0.94
Dimensioni (mm):
L:
330
B:
35
H:
32
L1:
16
L2:
16
d1:
12.5
d2:
10.5
s:
12.5
Schema tecnico JLK 240-330
JLK1105JLK 240-430240630 A
Specifiche:
Pezzi nella confezione:
2
Peso (kg):
1.16
Dimensioni (mm):
L:
430
B:
35
H:
32
L1:
16
L2:
16
d1:
12.5
d2:
10.5
s:
12.5
Schema tecnico JLK 240-430
JLK1110JLK 240-530240630 A
Specifiche:
Pezzi nella confezione:
2
Peso (kg):
1.4
Dimensioni (mm):
L:
530
B:
35
H:
32
L1:
16
L2:
16
d1:
12.5
d2:
10.5
s:
12.5
Schema tecnico JLK 240-530
JLK1115JLK 240-630240630 A
Specifiche:
Pezzi nella confezione:
2
Peso (kg):
1.64
Dimensioni (mm):
L:
630
B:
35
H:
32
L1:
16
L2:
16
d1:
12.5
d2:
10.5
s:
12.5
Schema tecnico JLK 240-630
JLK1120JLK 240-730240630 A
Specifiche:
Pezzi nella confezione:
2
Peso (kg):
1.97
Dimensioni (mm):
L:
730
B:
35
H:
32
L1:
16
L2:
16
d1:
12.5
d2:
10.5
s:
12.5
Schema tecnico JLK 240-730
JLK1125JLK 240-830240630 A
Specifiche:
Pezzi nella confezione:
2
Peso (kg):
2.23
Dimensioni (mm):
L:
830
B:
35
H:
32
L1:
16
L2:
16
d1:
12.5
d2:
10.5
s:
12.5
Schema tecnico JLK 240-830
JLK1130JLK 240-930240630 A
Specifiche:
Pezzi nella confezione:
2
Peso (kg):
2.48
Dimensioni (mm):
L:
930
B:
35
H:
32
L1:
16
L2:
16
d1:
12.5
d2:
10.5
s:
12.5
Schema tecnico JLK 240-930
JLK1135JLK 240-1030240630 A
Specifiche:
Pezzi nella confezione:
2
Peso (kg):
2.72
Dimensioni (mm):
L:
1030
B:
35
H:
32
L1:
16
L2:
16
d1:
12.5
d2:
10.5
s:
12.5
Schema tecnico JLK 240-1030

JLINK S – Giunti in treccia a terminale ridotto

Elevate prestazioni con J-LINK, dotata di isolamento in PVC, ritardante di fiamma e iper flessibile.
J-LINK è riconoscibile dalla riga bianca.
La temperatura massima di funzionamento continuo è di 105 °C.

GAMMA
Sezioni: da 25 mm² a 240 mm²
Lunghezze: da 230 mm a 1030 mm
Portata nominale: da 125 A a 630 A

Caratteristiche Tecniche

Isolamento
PVC compound
Colore nero con riga bianca
Autoestinguenza: UL 94-V0
Spessore: 1,9 mm
Classe II secondo Par. 8.4.4 IEC 61439-1
Riciclabile
Glow-wire test IEC 60694-2: 960°C

Prodotto finito
Rigidità dielettrica: 20 kV/mm
Tensione nominale: 1000 V AC / 1500 V DC
Temperature di lavoro:  −40 °C ÷ +105 °C 

Conduttore
Treccia in rame elettrolitico Cu-ETP 99,90% stagnato
Filo elementare 0,20 mm
Terminale in tubo di rame stagnato

Confronto d'impiego tra cavo e J-LINK

In (A)

Cavo tipo N07-VK*

J-LINK

Sezione (mm2)

125

35

25

160

50 ÷ 70

25 ÷ 35

250

95 ÷ 120

50

350

150 ÷ 185

85

400

240

120

630

2 x 150

240

CodiceRiferimentoSezione (mm²)Utilizzabile con interruttore da
JLK1251JLK 25-230S25MAX 160A
Specifiche:
Pezzi nella confezione:
10
Peso (kg):
0.08
Dimensioni (mm):
L:
230
B:
15
H:
14
L1:
7
L2:
7
d1:
6.5
d2:
6.5
s:
4.5
Schema tecnico JLK 25-230S
JLK1252JLK 25-330S25MAX 160A
Specifiche:
Pezzi nella confezione:
10
Peso (kg):
0.11
Dimensioni (mm):
L:
330
B:
15
H:
14
L1:
7
L2:
7
d1:
6.5
d2:
6.5
s:
4.5
Schema tecnico JLK 25-330S
JLK1253JLK 25-430S25MAX 160A
Specifiche:
Pezzi nella confezione:
10
Peso (kg):
0.13
Dimensioni (mm):
L:
430
B:
15
H:
14
L1:
7
L2:
7
d1:
6.5
d2:
6.5
s:
4.5
Schema tecnico JLK 25-430S
JLK1254JLK 25-530S25MAX 160A
Specifiche:
Pezzi nella confezione:
10
Peso (kg):
0.17
Dimensioni (mm):
L:
530
B:
15
H:
14
L1:
7
L2:
7
d1:
6.5
d2:
6.5
s:
4.5
Schema tecnico JLK 25-530S
JLK1255JLK 25-630S25MAX 160A
Specifiche:
Pezzi nella confezione:
10
Peso (kg):
0.20
Dimensioni (mm):
L:
630
B:
15
H:
14
L1:
7
L2:
7
d1:
6.5
d2:
6.5
s:
4.5
Schema tecnico JLK 25-630S
JLK1257JLK 25-830S25MAX 160A
Specifiche:
Pezzi nella confezione:
10
Peso (kg):
0.26
Dimensioni (mm):
L:
830
B:
15
H:
14
L1:
7
L2:
7
d1:
6.5
d2:
6.5
s:
4.5
Schema tecnico JLK 25-830S
JLK1259JLK 25-1030S25MAX 160A
Specifiche:
Pezzi nella confezione:
10
Peso (kg):
0.32
Dimensioni (mm):
L:
1030
B:
15
H:
14
L1:
7
L2:
7
d1:
6.5
d2:
6.5
s:
4.5
Schema tecnico JLK 25-1030S
JLK1260JLK 25-1230S25MAX 160A
Specifiche:
Pezzi nella confezione:
10
Peso (kg):
0.38
Dimensioni (mm):
L:
1230
B:
15
H:
14
L1:
7
L2:
7
d1:
6.5
d2:
6.5
s:
4.5
Schema tecnico JLK 25-1230S

Prodotti Correlati

Il software ΩWARE agevola il dimensionamento del quadro elettrico, fa risparmiare tempo e minimizza le possibilità di errore
